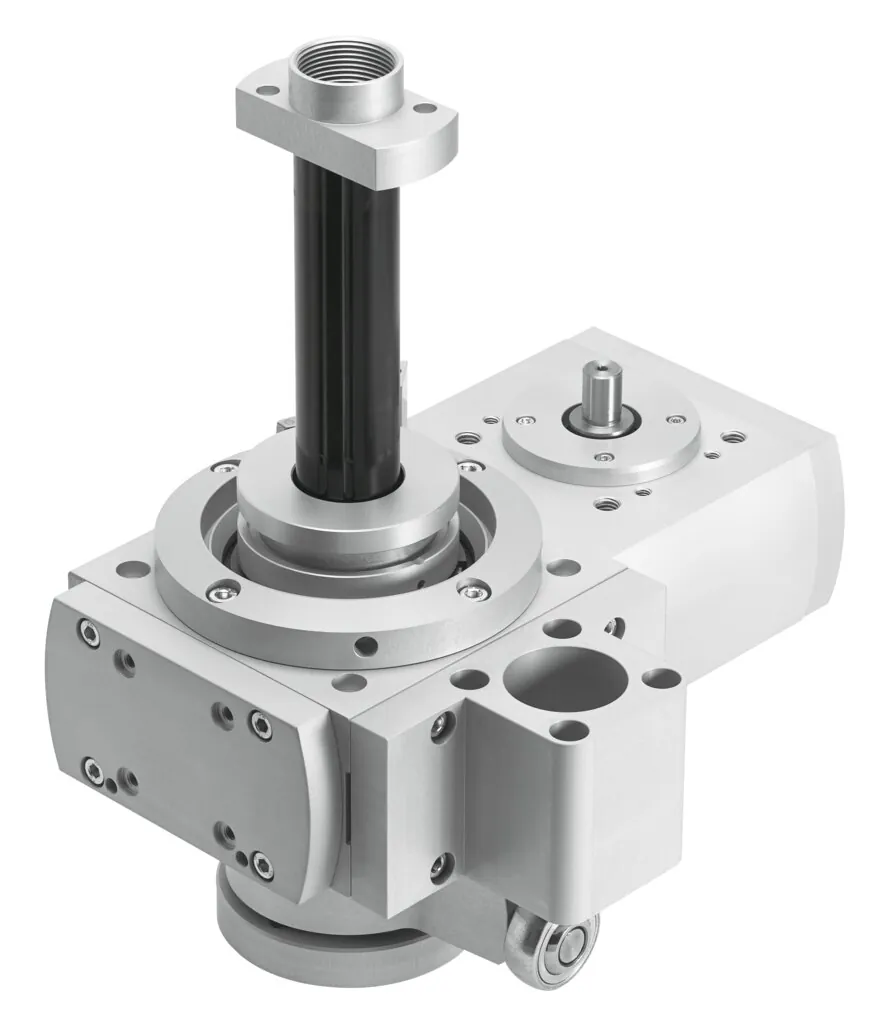

FestoПоворотный подъемный модуль

EHMB-32-100

GTIN 4052568226893 Оригинал Festo

Поворотный подъемный модуль Festo EHMB-32-100: 32; 0 … 100 мм; 12 мм; 5 мм.

Размер
32
Рабочий ход
0 … 100 мм
Диаметр зубчатого колеса привода
12 мм
Шаг зубчатого ремня
5 мм
Угол поворота
Бесконтактный
Масса
6,11 кг

Цена и срок — в коммерческом предложении: считаем авиа- и наземную доставку.

Рабочий ход

Обозначение

Что означает EHMB-32-100

  1. EHMBСерия

    Поворотный подъемный модуль

  2. 32Типоразмер

    32 мм

  3. 100Ход

    100 мм

Характеристики

Технические данные EHMB-32-100

Основные

Диаметр зубчатого колеса привода
12 мм
Рабочий ход
0 … 100 мм
Размер
32
Угол поворота
Бесконтактный
Шаг зубчатого ремня
5 мм
Положение при сборке
Любое
Тип редуктора
Привод с зубчатым ремнем
Тип конструкции
Электромеханический поворотный модуль; С зубчатым ремнем
Коэффициент редукции
3:1
Maкс. выходная скорость
300 1/min
Макс. входная скорость
900 1/min
Макс. приводной момент
6,7 Н·м
Макс. усилие подачи Fx
750 Н
Движущий момент на холостом ходу
< 0,5 Н·м

Условия работы

Соответствие PWIS (вещества, мешающие окраске)
VDMA24364 zone III
Температура окружающей среды
−10 … 60 °C

Масса

Вес продукта
6112 г

Материалы

Замечания по материалу
Соответствует директиве по ограничению использования опасных веществ (RoHS)
Материал вала привода
Легированная сталь, нержавеющая
Материал крышки
Алюминиевый сплав; Анодированный
Материал корпуса
Алюминиевый сплав; Анодированный
Материал зубчатого ремня
Полихлоропрен со стекловолокном

Принадлежности

Что подходит к EHMB-32-100

По разделу «Принадлежности» каталога Festo — для размера 32.

Датчики и кабели7
Крепление1
Прочее2

Документы

Документация

PDFТаблица данных EHMB-32-100PDF · Festo · на русскомPDFКаталог Festo EHMBPDF · на английском · Festo, 2026EHMBВсе исполнения серии6 позиций, подбор по параметрам

FAQ

Частые вопросы

EHMB-32-100: цены, сроки, документы.

Не нашли ответ?

Задайте вопрос инженеру — ответим в течение рабочего дня.

Задать вопрос +7 (812) 907-45-64
01Какие характеристики у EHMB-32-100?

Поворотный подъемный модуль Festo EHMB-32-100, артикул 1098558: размер — 32; рабочий ход — 0 … 100 мм; диаметр зубчатого колеса привода — 12 мм; шаг зубчатого ремня — 5 мм; угол поворота — бесконтактный; масса — 6,11 кг. Все характеристики — в таблице на этой странице, они взяты из таблицы данных Festo.

02В каких условиях можно использовать EHMB-32-100?

По таблице данных Festo: температура окружающей среды — −10 … 60 °C.

03Из каких материалов изготовлен EHMB-32-100?

Материал вала привода — легированная сталь, нержавеющая; материал крышки — алюминиевый сплав, анодированный; материал корпуса — алюминиевый сплав, анодированный; материал зубчатого ремня — полихлоропрен со стекловолокном. Материалы указаны по таблице данных Festo.

04Как расшифровать обозначение EHMB-32-100?

EHMB — поворотный подъемный модуль; 32 — типоразмер: 32 мм; 100 — ход: 100 мм.

05Какие исполнения есть в серии EHMB, кроме EHMB-32-100?

В серии «Поворотный подъемный модуль EHMB» — 6 позиций. У EHMB-32-100: рабочий ход — 0 … 100 мм. Другие варианты (рабочий ход: 0 … 200 мм) переключаются на этой странице. Все позиции серии с отбором по параметрам — на странице серии.

06Какие принадлежности подходят к EHMB-32-100?

В блоке «Принадлежности» на этой странице: датчики и кабели (7), крепление (1), прочее (2). Например: EAPS-H1-25-CK, EASC-H1-32-100, DYSW-10-17-Y1F. Подобраны по каталогу Festo для этого размера.

07Есть ли на EHMB-32-100 документация и 3D-модель?

На этой странице: таблица данных Festo в PDF; каталог Festo EHMB; 3D-модель Festo — во вкладке «3D». Скачивание без регистрации.

08Сколько стоит EHMB-32-100 и какой срок поставки?

Цену и срок сообщаем в коммерческом предложении: добавьте EHMB-32-100 в список и отправьте запрос. Срок указываем для авиа- и наземной доставки, обычно отвечаем в течение рабочего дня.

09EHMB-32-100 — это оригинальная продукция Festo?

Да. Поставляем оригинальную продукцию Festo, артикул производителя — 1098558; ввоз официальный, с грузовой таможенной декларацией.
