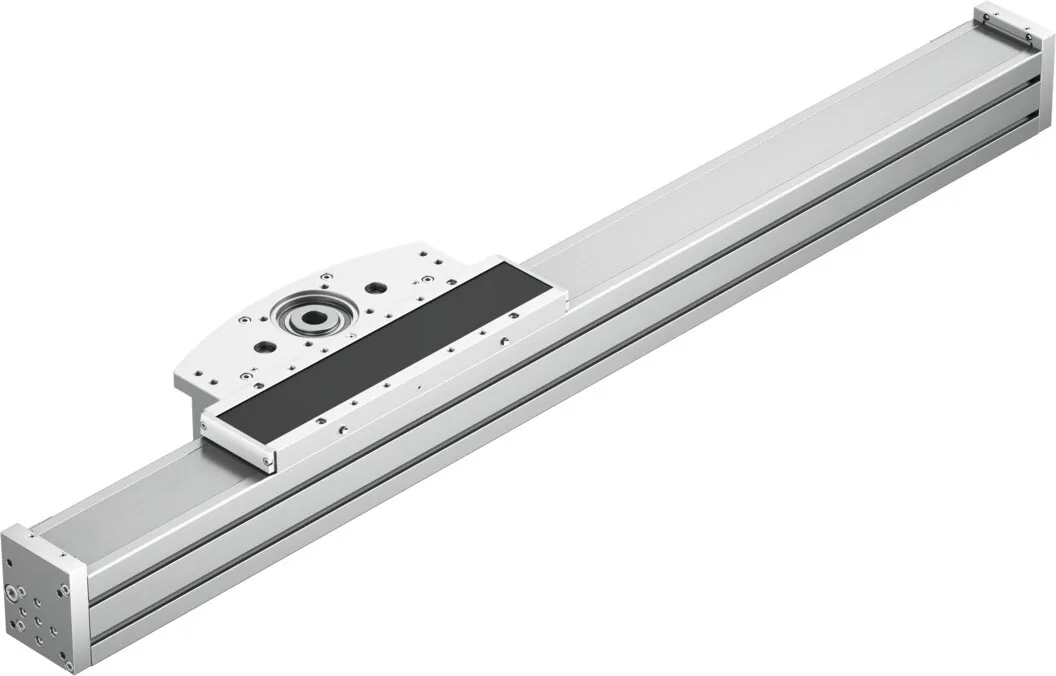

FestoКонсольный привод

ELCC-TB-KF-90-2000-0H-P0-CR

GTIN 4052568448004 Оригинал Festo

Консольный привод Festo ELCC-TB-KF-90-2000-0H-P0-CR: 90; 2000 мм; 5 мм; 50,93 мм.

Размер
90
Рабочий ход
2000 мм
Шаг зубчатого ремня
5 мм
Эффективный диаметр приводной шестерни
50,93 мм
Резерв хода
0 мм
Масса
34,20 кг

Цена и срок — в коммерческом предложении: считаем авиа- и наземную доставку.

Рабочий ход

Характеристики

Технические данные ELCC-TB-KF-90-2000-0H-P0-CR

Основные

Эффективный диаметр приводной шестерни
50,93 мм
Рабочий ход
2000 мм
Размер
90
Резерв хода
0 мм
Шаг зубчатого ремня
5 мм
Положение при сборке
Любое
Направляющая
Передача типа "винт — гайка" с циркулирующими шариками с направляющей
Тип конструкции
Электромеханический консольный привод
Макс. ускорение
30 м/с²
Макс. скорость
5 м/с
Точность повторения
±0,05 мм
Класс защиты
IP20
Моменты инерции сечения 2-ой степени Iy
2.667,9E+03 мм⁴
Моменты инерции сечения 2-ой степени Iz
2.049,49E+03 мм⁴
Макс. приводной момент
33 Н·м
Макс. усилие Fy
13957 Н
Макс. усилие Fz
13523 Н
Макс. момент Mx
167 Н·м
Макс. момент My
1300 Н·м
Макс. момент Mz
1233 Н·м
Макс. усилие подачи Fx
1200 Н
Массовый момент инерции JH на метр хода
62,9 кг·см²
Массовый момент инерции JL на кг нагрузки
6,5 кг·см²
Массовый момент инерции, JO
55,2 кг·см²
Коэффициент подачи
160 мм/об
Справочное значение, характеристики движения
5000 km
Интервалы смазки, в зависимости от пройденного пути
1000 km

Условия работы

Классификация сопротивления коррозии CRC
0 — Нет стойкости к коррозии
Соответствие PWIS (вещества, мешающие окраске)
VDMA24364 zone III
Температура окружающей среды
−10 … 60 °C

Масса

Перемещаемая масса при ходе 0 мм
5487 г
Дополнительный коэффициент массы на 10 мм хода
97 г
Базовый вес на 0 мм хода
14787 г
Дополнительный вес на 10 мм хода
97 г

Материалы

Материал концевых крышек
Анодированный алюминий
Материал профиля
Анодированный алюминий
Замечания по материалу
Соответствует директиве по ограничению использования опасных веществ (RoHS)
Материал головки привода
Анодированный алюминий
Материал направляющей рейки
Катаная сталь с покрытием Corrotect
Материал корпуса
Легированная сталь, нержавеющая
Материал каретки
Литой алюминий, анодированный
Материал зажимной детали зубчатого ремня
Анодированный алюминий
Материал зубчатого ремня
Полихлоропрен со стекловолокном и нейлоновым покрытием

Принадлежности

Что подходит к ELCC-TB-KF-90-2000-0H-P0-CR

По разделу «Принадлежности» каталога Festo — для размера 90.

Датчики и кабели12
Крепление12
Прочее1
Привод и муфты3

Документы

Документация

PDFТаблица данных ELCC-TB-KF-90-2000-0H-P0-CRPDF · Festo · на русскомPDFКаталог Festo ELCCPDF · на английском · Festo, 2026ELCCВсе исполнения серии33 позиции, подбор по параметрам

FAQ

Частые вопросы

ELCC-TB-KF-90-2000-0H-P0-CR: цены, сроки, документы.

Не нашли ответ?

Задайте вопрос инженеру — ответим в течение рабочего дня.

Задать вопрос +7 (812) 907-45-64
01Какие характеристики у ELCC-TB-KF-90-2000-0H-P0-CR?

Консольный привод Festo ELCC-TB-KF-90-2000-0H-P0-CR, артикул 8082408: размер — 90; рабочий ход — 2000 мм; шаг зубчатого ремня — 5 мм; эффективный диаметр приводной шестерни — 50,93 мм; резерв хода — 0 мм; масса — 34,20 кг. Все характеристики — в таблице на этой странице, они взяты из таблицы данных Festo.

02В каких условиях можно использовать ELCC-TB-KF-90-2000-0H-P0-CR?

По таблице данных Festo: температура окружающей среды — −10 … 60 °C; класс защиты — IP20.

03Из каких материалов изготовлен ELCC-TB-KF-90-2000-0H-P0-CR?

Материал концевых крышек — анодированный алюминий; материал профиля — анодированный алюминий; материал головки привода — анодированный алюминий; материал направляющей рейки — катаная сталь с покрытием Corrotect. Материалы указаны по таблице данных Festo.

04Какие исполнения есть в серии ELCC, кроме ELCC-TB-KF-90-2000-0H-P0-CR?

В серии «Консольный привод ELCC» — 33 позиции. У ELCC-TB-KF-90-2000-0H-P0-CR: рабочий ход — 2000 мм. Другие варианты (рабочий ход: 200 мм, 300 мм, 500 мм, 600 мм, 800 мм, 1000 мм, 1200 мм, 1500 мм и другие) переключаются на этой странице. Все позиции серии с отбором по параметрам — на странице серии.

05Какие принадлежности подходят к ELCC-TB-KF-90-2000-0H-P0-CR?

В блоке «Принадлежности» на этой странице: датчики и кабели (12), крепление (12), прочее (1), привод и муфты (3). Например: DASI-E21-90/110-S8-SL, DASI-E21-90-S8-SR, DAYP-E21-90, EAMB-24-6-15X21-16X20. Подобраны по каталогу Festo для этого размера.

06Есть ли на ELCC-TB-KF-90-2000-0H-P0-CR документация и 3D-модель?

На этой странице: таблица данных Festo в PDF; каталог Festo ELCC; 3D-модель Festo — во вкладке «3D». Скачивание без регистрации.

07Сколько стоит ELCC-TB-KF-90-2000-0H-P0-CR и какой срок поставки?

Цену и срок сообщаем в коммерческом предложении: добавьте ELCC-TB-KF-90-2000-0H-P0-CR в список и отправьте запрос. Срок указываем для авиа- и наземной доставки, обычно отвечаем в течение рабочего дня.

08ELCC-TB-KF-90-2000-0H-P0-CR — это оригинальная продукция Festo?

Да. Поставляем оригинальную продукцию Festo, артикул производителя — 8082408; ввоз официальный, с грузовой таможенной декларацией.
