FestoПассивная направляющая

ELFC-KF-32-800

GTIN 4052568296650 Оригинал Festo

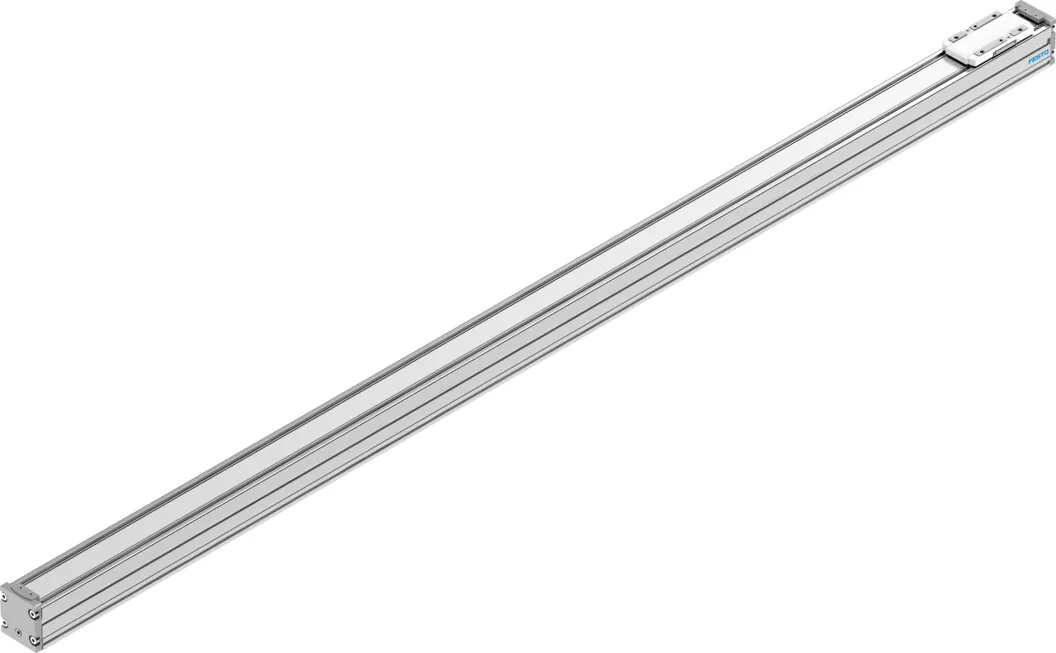

Пассивная направляющая Festo ELFC-KF-32-800: 32; 800 мм.

Размер
32
Рабочий ход
800 мм
Резерв хода
0 мм
Положение при сборке
Любое
Тип конструкции
Направляющая

Цена и срок — в коммерческом предложении: считаем авиа- и наземную доставку.

Размер

Рабочий ход

Обозначение

Что означает ELFC-KF-32-800

  1. ELFCСерия

    Пассивная направляющая

  2. KFНаправляющая

    Шариковая направляющая качения

  3. 32Типоразмер

    32

  4. 800Ход

    800 мм

Характеристики

Технические данные ELFC-KF-32-800

Основные

Рабочий ход
800 мм
Размер
32
Резерв хода
0 мм
Положение при сборке
Любое
Направляющая
Передача типа "винт — гайка" с циркулирующими шариками с направляющей
Тип конструкции
Направляющая
Макс. ускорение
250 м/с²
Макс. скорость
1,5 м/с
Рабочий цикл
100 %
Класс защиты
IP40
Моменты инерции сечения 2-ой степени Iy
38E+03 мм⁴
Моменты инерции сечения 2-ой степени Iz
45E+03 мм⁴
Макс. усилие Fy
150 Н
Макс. усилие Fz
300 Н
Макс. момент Mx
1,3 Н·м
Макс. момент My
1,1 Н·м
Макс. момент Mz
1,1 Н·м
Крутящий момент инерции
1,77E+03 мм⁴
Усилие перемещения
2 Н
Fх с теоретическим ресурсом 100 км (только с точки зрения направляющей)
5 Н·м
Fy с теоретическим ресурсом 100 км (только с точки зрения направляющей)
4 Н·м
Fz с теоретическим ресурсом 100 км (только с точки зрения направляющей)
4 Н·м

Условия работы

Классификация сопротивления коррозии CRC
0 — Нет стойкости к коррозии
Соответствие PWIS (вещества, мешающие окраске)
VDMA24364 zone III
Класс чистоты помещения
Класс 7 по ISO
Температура окружающей среды
0 … 50 °C

Масса

Перемещаемая масса
61 г
Дополнительный вес на 10 мм хода
11 г

Материалы

Материал концевых крышек
Алюминиевое литье, с покрытием
Материал профиля
Анодированный алюминий
Замечания по материалу
Соответствует директиве по ограничению использования опасных веществ (RoHS)
Материал закрывающей ленты
Легированная сталь, нержавеющая
Материал крышки
Алюминиевое литье, с покрытием
Материал направляющей рейки
Сталь
Материал каретки
Алюминиевое литье под давление

Принадлежности

Что подходит к ELFC-KF-32-800

По разделу «Принадлежности» каталога Festo — для размера 32.

Датчики и кабели5

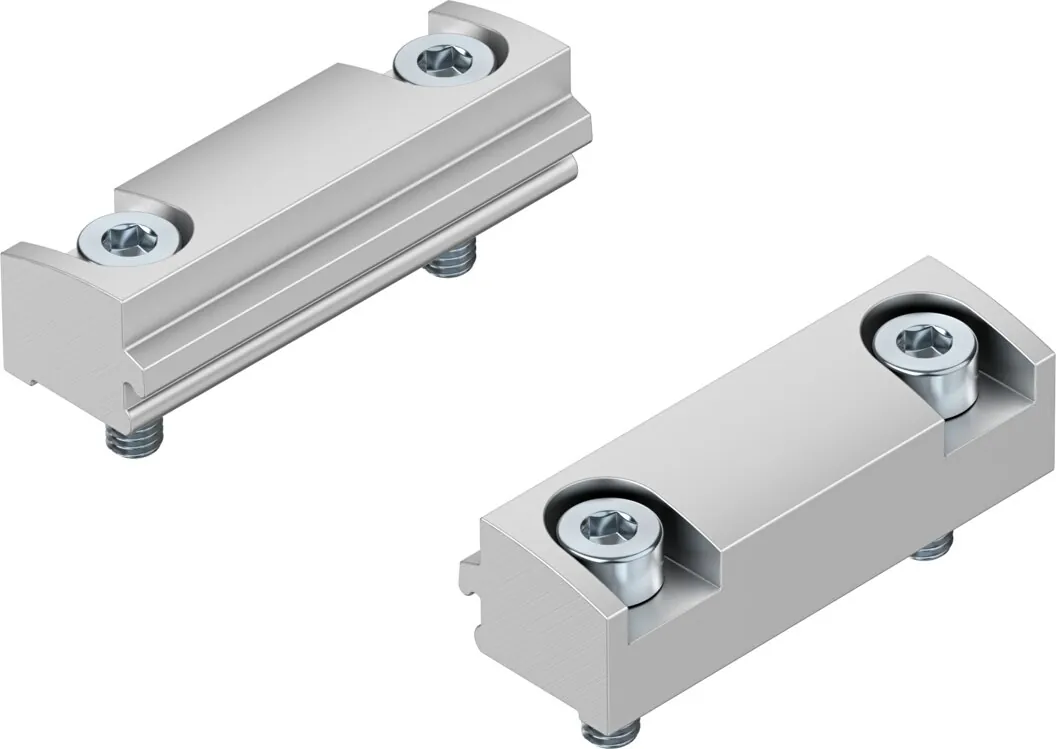

Крепление7

Документы

Документация

PDFТаблица данных ELFC-KF-32-800PDF · Festo · на русскомPDFКаталог Festo ELFCPDF · на английском · Festo, 2026ELFCВсе исполнения серии41 позиция, подбор по параметрам

FAQ

Частые вопросы

ELFC-KF-32-800: цены, сроки, документы.

Не нашли ответ?

Задайте вопрос инженеру — ответим в течение рабочего дня.

Задать вопрос +7 (812) 907-45-64
01Какие характеристики у ELFC-KF-32-800?

Пассивная направляющая Festo ELFC-KF-32-800, артикул 8062876: размер — 32; рабочий ход — 800 мм; резерв хода — 0 мм; положение при сборке — любое; тип конструкции — направляющая. Все характеристики — в таблице на этой странице, они взяты из таблицы данных Festo.

02В каких условиях можно использовать ELFC-KF-32-800?

По таблице данных Festo: температура окружающей среды — 0 … 50 °C; класс защиты — IP40.

03Из каких материалов изготовлен ELFC-KF-32-800?

Материал концевых крышек — алюминиевое литье, с покрытием; материал профиля — анодированный алюминий; материал закрывающей ленты — легированная сталь, нержавеющая; материал крышки — алюминиевое литье, с покрытием. Материалы указаны по таблице данных Festo.

04Как расшифровать обозначение ELFC-KF-32-800?

ELFC — пассивная направляющая; KF — направляющая: шариковая направляющая качения; 32 — типоразмер: 32; 800 — ход: 800 мм.

05Какие исполнения есть в серии ELFC, кроме ELFC-KF-32-800?

В серии «Пассивная направляющая ELFC» — 41 позиция. У ELFC-KF-32-800: размер — 32; рабочий ход — 800 мм. Другие варианты (размер: 45, 60, 80) переключаются на этой странице. Все позиции серии с отбором по параметрам — на странице серии.

06Какие принадлежности подходят к ELFC-KF-32-800?

В блоке «Принадлежности» на этой странице: датчики и кабели (5), крепление (7). Например: EAPM-L2-32-SLS, EADT-S-L5-32. Подобраны по каталогу Festo для этого размера.

07Есть ли на ELFC-KF-32-800 документация и 3D-модель?

На этой странице: таблица данных Festo в PDF; каталог Festo ELFC; 3D-модель Festo — во вкладке «3D». Скачивание без регистрации.

08Сколько стоит ELFC-KF-32-800 и какой срок поставки?

Цену и срок сообщаем в коммерческом предложении: добавьте ELFC-KF-32-800 в список и отправьте запрос. Срок указываем для авиа- и наземной доставки, обычно отвечаем в течение рабочего дня.

09ELFC-KF-32-800 — это оригинальная продукция Festo?

Да. Поставляем оригинальную продукцию Festo, артикул производителя — 8062876; ввоз официальный, с грузовой таможенной декларацией.
