FestoПривод со шпинделем
ELGA-BS-KF-80-100-0H-10P-ML
GTIN 4052568286231 Оригинал Festo

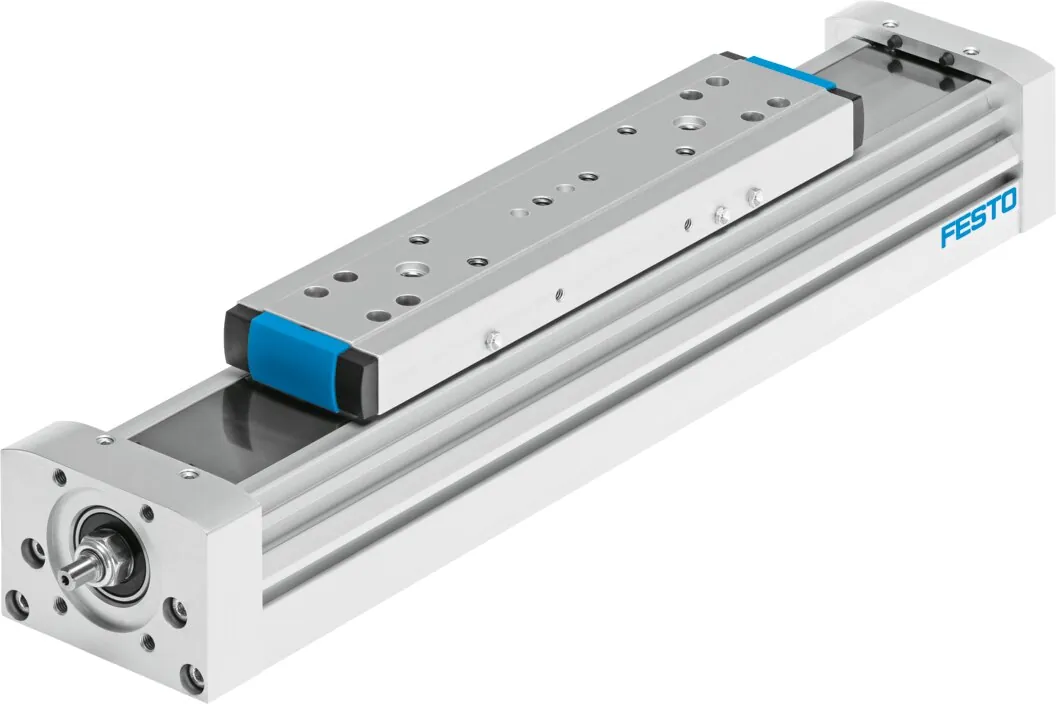

Привод со шпинделем Festo ELGA-BS-KF-80-100-0H-10P-ML: с направляющей с рециркулирующими шарикоподшипниками.
- Размер
- 80
- Рабочий ход
- 100 мм
- Шаг шпинделя
- 10 мм/об
- Диаметр шпинделя
- 15 мм
- Резерв хода
- 0 мм
- Масса
- 4,28 кг
Цена и срок — в коммерческом предложении: считаем авиа- и наземную доставку.
Обозначение
Что означает ELGA-BS-KF-80-100-0H-10P-ML
- ELGAСерия
Привод со шпинделем
- BSПривод
Шарико-винтовая передача
- KFНаправляющая
Шариковая направляющая качения
- 80Типоразмер
80
- 100Ход
100 мм
- 0HЗапас хода
0H
- 10PШаг винта
10 мм
- MLПоложение двигателя
Влево
Характеристики
Технические данные ELGA-BS-KF-80-100-0H-10P-ML
Основные
- Рабочий ход
- 100 мм
- Размер
- 80
- Резерв хода
- 0 мм
- Диаметр шпинделя
- 15 мм
- Шаг шпинделя
- 10 мм/об
- Положение при сборке
- Любое
- Направляющая
- Передача типа "винт — гайка" с циркулирующими шариками с направляющей
- Тип конструкции
- Электромеханический линейный привод; со шпинделем с рециркулирующим шарикоподшипником
- Тип мотора
- Шаговый мотор; Сервомотор
- Тип шпинделя
- Шарико-винтовой шпиндель
- Метод измерения: датчик перемещения
- Инкрементальный
- Макс. ускорение
- 15 м/с²
- Макс. скорость
- 3000 1/min; 0,5 м/с
- Точность повторения
- ±0,02 мм
- Класс защиты
- IP40
- Моменты инерции сечения 2-ой степени Iy
- 310E+03 мм⁴
- Моменты инерции сечения 2-ой степени Iz
- 977E+03 мм⁴
- Момент холостого хода при максимальной скорости перемещения
- 0,55 Н·м
- Момент холостого хода при минимальной скорости перемещения
- 0,3 Н·м
- Макс. усилие Fy
- 2500 Н
- Макс. усилие Fz
- 3050 Н
- Макс. момент Mx
- 36 Н·м
- Макс. момент My
- 228 Н·м
- Макс. момент Mz
- 228 Н·м
- Fх с теоретическим ресурсом 100 км (только с точки зрения направляющей)
- 132 Н·м
- Fy с теоретическим ресурсом 100 км (только с точки зрения направляющей)
- 839 Н·м
- Fz с теоретическим ресурсом 100 км (только с точки зрения направляющей)
- 839 Н·м
- Макс. радиальное усилие на приводном валу
- 250 Н
- Макс. усилие подачи Fx
- 1600 Н
- Крутящий момент инерции
- 67,3E+03 мм⁴
- Массовый момент инерции JH на метр хода
- 0,346 кг·см²
- Массовый момент инерции JL на кг нагрузки
- 0,0253 кг·см²
- Массовый момент инерции, JO
- 0,097 кг·см²
- Коэффициент подачи
- 10 мм/об
- Динамическое отклонение (нагрузка перемещается)
- 0,05% длины привода, макс. 0,5 мм
- Статическое отклонение (нагрузка в покое)
- 0.1% длины привода
Условия работы
- Соответствие PWIS (вещества, мешающие окраске)
- VDMA24364 zone III
- Температура окружающей среды
- −10 … 60 °C
Масса
- Перемещаемая масса
- 1370 г
- Вес дополнительной каретки
- 1110 г
- Дополнительный вес на 10 мм хода
- 46,5 г
Материалы
- Материал концевых крышек
- Алюминиевый сплав; Анодированный
- Материал профиля
- Алюминиевый сплав; Анодированный
- Замечания по материалу
- Соответствует директиве по ограничению использования опасных веществ (RoHS)
- Материал крышки привода
- Алюминиевый сплав; Анодированный
- Материал направляющей рейки
- Сталь
- Материал каретки
- Алюминиевый сплав; Анодированный
- Материал гайки шпинделя
- Сталь
- Материал шпинделя
- Сталь
Принадлежности
Что подходит к ELGA-BS-KF-80-100-0H-10P-ML
По разделу «Принадлежности» каталога Festo — для размера 80.
Датчики и кабели21
- SF-EGC-1-80Флаг переключения Арт. 558048
- SF-EGC-2-80Флаг переключения Арт. 558053
- SIEN-M8B-PS-K-LДатчик положения Арт. 150386
- SIEN-M8B-PS-S-LДатчик положения Арт. 150387
- SIES-8M-PS-24V-K-0,3-M8DДатчик положения Арт. 551387
- SIES-8M-PS-24V-K-7,5-OEДатчик положения Арт. 551386
- NEBM-M12G8-E-10-S1G9-V3Кабель кодирующего устройства Арт. 1599106
- NEBM-M12G8-E-15-S1G9-V3Кабель кодирующего устройства Арт. 1599107
- NEBM-M12G8-E-5-S1G9-V3Кабель кодирующего устройства Арт. 1599105
- SIEN-M8B-NO-K-LДатчик положения Арт. 150388
- SIEN-M8B-NO-S-LДатчик положения Арт. 150389
- SIEN-M8B-NS-K-LДатчик положения Арт. 150384
- SIEN-M8B-NS-S-LДатчик положения Арт. 150385
- SIEN-M8B-PO-K-LДатчик положения Арт. 150390
- SIEN-M8B-PO-S-LДатчик положения Арт. 150391
- SIES-8M-NO-24V-K-0,3-M8DДатчик положения Арт. 551402
- SIES-8M-NO-24V-K-7,5-OEДатчик положения Арт. 551401
- SIES-8M-NS-24V-K-0,3-M8DДатчик положения Арт. 551397
- SIES-8M-NS-24V-K-7,5-OEДатчик положения Арт. 551396
- SIES-8M-PO-24V-K-0,3-M8DДатчик положения Арт. 551392
- SIES-8M-PO-24V-K-7,5-OEДатчик положения Арт. 551391
Крепление23
- EADC-E15-80-E7Узел юстировки Арт. 8047566
- EADC-E16-80-E7Узел юстировки Арт. 8047577
- EAHF-L5-80-PЦентральная опора Арт. 3535188
- HPE-80Крепежные лапы Арт. 558322
- MUE-70/80Монтажный профиль Арт. 558043
- ABP-5Защитный профиль для паза Арт. 151681
- ABP-5-S1Защитный профиль для паза Арт. 563360
- ABP-8Защитный профиль для паза Арт. 151682
- DHAM-ME-N1-50-CLНабор переходников Арт. 574560
- DHAM-ME-N1-CLНабор переходников Арт. 562241
- DHAM-ME-N2-50-CLНабор переходников Арт. 574561
- DHAM-ME-N2-CLНабор переходников Арт. 562242
- HWS-EGC-M5Держатель датчика Арт. 558057
- HWS-EGC-M8-BДержатель датчика Арт. 570365
- HWS-EGC-M8:KURZДержатель датчика Арт. 560517
- NST-5-M5Резьбовой вкладыш Арт. 150914
- NST-5-M5-10Резьбовой вкладыш Арт. 8047843
- NST-5-M5-50Резьбовой вкладыш Арт. 8047878
- NST-8-M6Резьбовой вкладыш Арт. 150915
- NST-8-M6-10Резьбовой вкладыш Арт. 8047868
- NST-8-M6-50Резьбовой вкладыш Арт. 8047869
- SMBK-8Зажим Арт. 534254
- ZBS-5Центрирующий штифт Арт. 150928
FAQ
Частые вопросы
ELGA-BS-KF-80-100-0H-10P-ML: цены, сроки, документы.
Не нашли ответ?
Задайте вопрос инженеру — ответим в течение рабочего дня.
01Какие характеристики у ELGA-BS-KF-80-100-0H-10P-ML?
Привод со шпинделем Festo ELGA-BS-KF-80-100-0H-10P-ML, артикул 8041822: размер — 80; рабочий ход — 100 мм; шаг шпинделя — 10 мм/об; диаметр шпинделя — 15 мм; резерв хода — 0 мм; масса — 4,28 кг. Все характеристики — в таблице на этой странице, они взяты из таблицы данных Festo.
02В каких условиях можно использовать ELGA-BS-KF-80-100-0H-10P-ML?
По таблице данных Festo: температура окружающей среды — −10 … 60 °C; класс защиты — IP40.
03Из каких материалов изготовлен ELGA-BS-KF-80-100-0H-10P-ML?
Материал концевых крышек — алюминиевый сплав, анодированный; материал профиля — алюминиевый сплав, анодированный; материал крышки привода — алюминиевый сплав, анодированный; материал направляющей рейки — сталь. Материалы указаны по таблице данных Festo.
04Как расшифровать обозначение ELGA-BS-KF-80-100-0H-10P-ML?
ELGA — привод со шпинделем; BS — привод: шарико-винтовая передача; KF — направляющая: шариковая направляющая качения; 80 — типоразмер: 80; 100 — ход: 100 мм; 0H — запас хода: 0H; 10P — шаг винта: 10 мм; ML — положение двигателя: влево.
05Какие исполнения есть в серии ELGA, кроме ELGA-BS-KF-80-100-0H-10P-ML?
В серии «Привод со шпинделем ELGA» — 54 позиции. У ELGA-BS-KF-80-100-0H-10P-ML: рабочий ход — 100 мм; шаг шпинделя — 10 мм/об. Другие варианты (рабочий ход: 200 мм, 300 мм, 400 мм, 500 мм, 600 мм, 800 мм) переключаются на этой странице. Все позиции серии с отбором по параметрам — на странице серии.
06Какие принадлежности подходят к ELGA-BS-KF-80-100-0H-10P-ML?
В блоке «Принадлежности» на этой странице: датчики и кабели (21), крепление (23). Например: SF-EGC-1-80, EADC-E15-80-E7. Подобраны по каталогу Festo для этого размера.
07Есть ли на ELGA-BS-KF-80-100-0H-10P-ML документация и 3D-модель?
На этой странице: таблица данных Festo в PDF; каталог Festo ELGA-BS; 3D-модель Festo — во вкладке «3D». Скачивание без регистрации.
08Сколько стоит ELGA-BS-KF-80-100-0H-10P-ML и какой срок поставки?
Цену и срок сообщаем в коммерческом предложении: добавьте ELGA-BS-KF-80-100-0H-10P-ML в список и отправьте запрос. Срок указываем для авиа- и наземной доставки, обычно отвечаем в течение рабочего дня.
09ELGA-BS-KF-80-100-0H-10P-ML — это оригинальная продукция Festo?
Да. Поставляем оригинальную продукцию Festo, артикул производителя — 8041822; ввоз официальный, с грузовой таможенной декларацией.
