FestoПривод со шпинделем

ELGA-BS-KF-80-500-0H-20P-ML

GTIN 4052568286347 Оригинал Festo

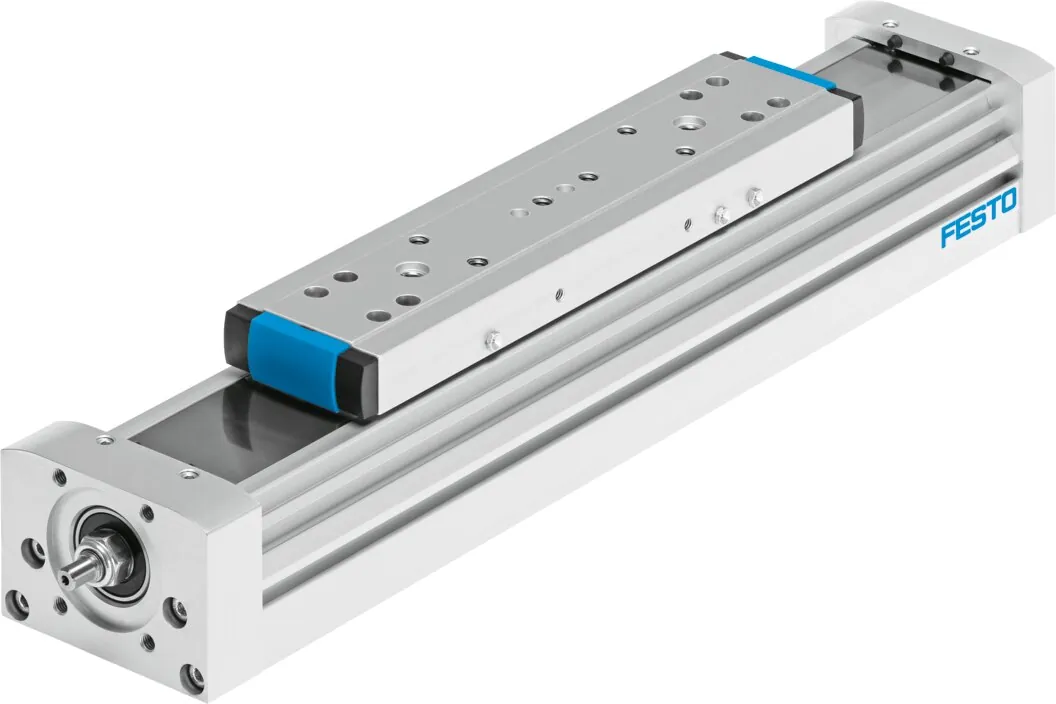

Привод со шпинделем Festo ELGA-BS-KF-80-500-0H-20P-ML: с направляющей с рециркулирующими шарикоподшипниками.

Размер
80
Рабочий ход
500 мм
Шаг шпинделя
20 мм/об
Диаметр шпинделя
15 мм
Резерв хода
0 мм
Масса
1,00 кг

Цена и срок — в коммерческом предложении: считаем авиа- и наземную доставку.

Рабочий ход

Шаг шпинделя

Обозначение

Что означает ELGA-BS-KF-80-500-0H-20P-ML

  1. ELGAСерия

    Привод со шпинделем

  2. BSПривод

    Шарико-винтовая передача

  3. KFНаправляющая

    Шариковая направляющая качения

  4. 80Типоразмер

    80

  5. 500Ход

    500 мм

  6. 0HЗапас хода

    0H

  7. 20PШаг винта

    20 мм

  8. MLПоложение двигателя

    Влево

Характеристики

Технические данные ELGA-BS-KF-80-500-0H-20P-ML

Основные

Рабочий ход
500 мм
Размер
80
Резерв хода
0 мм
Диаметр шпинделя
15 мм
Шаг шпинделя
20 мм/об
Положение при сборке
Любое
Направляющая
Передача типа "винт — гайка" с циркулирующими шариками с направляющей
Тип конструкции
Электромеханический линейный привод; со шпинделем с рециркулирующим шарикоподшипником
Тип мотора
Шаговый мотор; Сервомотор
Тип шпинделя
Шарико-винтовой шпиндель
Метод измерения: датчик перемещения
Инкрементальный
Макс. ускорение
15 м/с²
Макс. скорость
3000 1/min; 1 м/с
Точность повторения
±0,02 мм
Класс защиты
IP40
Моменты инерции сечения 2-ой степени Iy
310E+03 мм⁴
Моменты инерции сечения 2-ой степени Iz
977E+03 мм⁴
Момент холостого хода при максимальной скорости перемещения
0,6 Н·м
Момент холостого хода при минимальной скорости перемещения
0,35 Н·м
Макс. усилие Fy
2500 Н
Макс. усилие Fz
3050 Н
Макс. момент Mx
36 Н·м
Макс. момент My
228 Н·м
Макс. момент Mz
228 Н·м
Fх с теоретическим ресурсом 100 км (только с точки зрения направляющей)
132 Н·м
Fy с теоретическим ресурсом 100 км (только с точки зрения направляющей)
839 Н·м
Fz с теоретическим ресурсом 100 км (только с точки зрения направляющей)
839 Н·м
Макс. радиальное усилие на приводном валу
250 Н
Макс. усилие подачи Fx
1600 Н
Крутящий момент инерции
67,3E+03 мм⁴
Массовый момент инерции JH на метр хода
0,346 кг·см²
Массовый момент инерции JL на кг нагрузки
0,1013 кг·см²
Массовый момент инерции, JO
0,097 кг·см²
Коэффициент подачи
20 мм/об
Динамическое отклонение (нагрузка перемещается)
0,05% длины привода, макс. 0,5 мм
Статическое отклонение (нагрузка в покое)
0.1% длины привода

Условия работы

Соответствие PWIS (вещества, мешающие окраске)
VDMA24364 zone III
Температура окружающей среды
−10 … 60 °C

Масса

Перемещаемая масса
1370 г
Вес дополнительной каретки
1110 г
Дополнительный вес на 10 мм хода
46,5 г

Материалы

Материал концевых крышек
Алюминиевый сплав; Анодированный
Материал профиля
Алюминиевый сплав; Анодированный
Замечания по материалу
Соответствует директиве по ограничению использования опасных веществ (RoHS)
Материал крышки привода
Алюминиевый сплав; Анодированный
Материал направляющей рейки
Сталь
Материал каретки
Алюминиевый сплав; Анодированный
Материал гайки шпинделя
Сталь
Материал шпинделя
Сталь

Принадлежности

Что подходит к ELGA-BS-KF-80-500-0H-20P-ML

По разделу «Принадлежности» каталога Festo — для размера 80.

Датчики и кабели21
Крепление23

Документы

Документация

PDFТаблица данных ELGA-BS-KF-80-500-0H-20P-MLPDF · Festo · на русскомPDFКаталог Festo ELGA-BSPDF · на английском · Festo, 2026ELGAВсе исполнения серии54 позиции, подбор по параметрам

FAQ

Частые вопросы

ELGA-BS-KF-80-500-0H-20P-ML: цены, сроки, документы.

Не нашли ответ?

Задайте вопрос инженеру — ответим в течение рабочего дня.

Задать вопрос +7 (812) 907-45-64
01Какие характеристики у ELGA-BS-KF-80-500-0H-20P-ML?

Привод со шпинделем Festo ELGA-BS-KF-80-500-0H-20P-ML, артикул 8041833: размер — 80; рабочий ход — 500 мм; шаг шпинделя — 20 мм/об; диаметр шпинделя — 15 мм; резерв хода — 0 мм; масса — 1,00 кг. Все характеристики — в таблице на этой странице, они взяты из таблицы данных Festo.

02В каких условиях можно использовать ELGA-BS-KF-80-500-0H-20P-ML?

По таблице данных Festo: температура окружающей среды — −10 … 60 °C; класс защиты — IP40.

03Из каких материалов изготовлен ELGA-BS-KF-80-500-0H-20P-ML?

Материал концевых крышек — алюминиевый сплав, анодированный; материал профиля — алюминиевый сплав, анодированный; материал крышки привода — алюминиевый сплав, анодированный; материал направляющей рейки — сталь. Материалы указаны по таблице данных Festo.

04Как расшифровать обозначение ELGA-BS-KF-80-500-0H-20P-ML?

ELGA — привод со шпинделем; BS — привод: шарико-винтовая передача; KF — направляющая: шариковая направляющая качения; 80 — типоразмер: 80; 500 — ход: 500 мм; 0H — запас хода: 0H; 20P — шаг винта: 20 мм; ML — положение двигателя: влево.

05Какие исполнения есть в серии ELGA, кроме ELGA-BS-KF-80-500-0H-20P-ML?

В серии «Привод со шпинделем ELGA» — 54 позиции. У ELGA-BS-KF-80-500-0H-20P-ML: рабочий ход — 500 мм; шаг шпинделя — 20 мм/об. Другие варианты (рабочий ход: 100 мм, 200 мм, 300 мм, 400 мм, 600 мм, 800 мм) переключаются на этой странице. Все позиции серии с отбором по параметрам — на странице серии.

06Какие принадлежности подходят к ELGA-BS-KF-80-500-0H-20P-ML?

В блоке «Принадлежности» на этой странице: датчики и кабели (21), крепление (23). Например: SF-EGC-1-80, EADC-E15-80-E7. Подобраны по каталогу Festo для этого размера.

07Есть ли на ELGA-BS-KF-80-500-0H-20P-ML документация и 3D-модель?

На этой странице: таблица данных Festo в PDF; каталог Festo ELGA-BS; 3D-модель Festo — во вкладке «3D». Скачивание без регистрации.

08Сколько стоит ELGA-BS-KF-80-500-0H-20P-ML и какой срок поставки?

Цену и срок сообщаем в коммерческом предложении: добавьте ELGA-BS-KF-80-500-0H-20P-ML в список и отправьте запрос. Срок указываем для авиа- и наземной доставки, обычно отвечаем в течение рабочего дня.

09ELGA-BS-KF-80-500-0H-20P-ML — это оригинальная продукция Festo?

Да. Поставляем оригинальную продукцию Festo, артикул производителя — 8041833; ввоз официальный, с грузовой таможенной декларацией.
