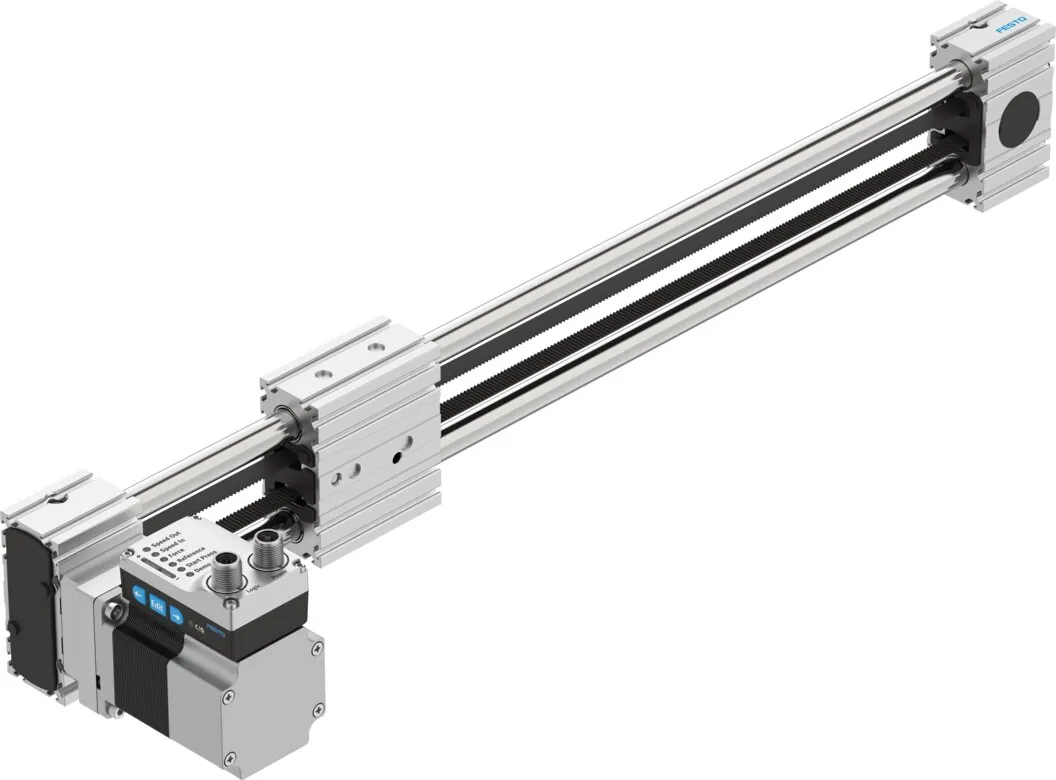

FestoОсь с зубчатым ремнём в сборе

ELGE-TB-35-500-0H-ST-M-H1-PLK-AA-AT-FR

GTIN 4052568458188 Оригинал Festo

Ось с зубчатым ремнём в сборе Festo ELGE-TB-35-500-0H-ST-M-H1-PLK-AA-AT-FR: 500 мм.

Рабочий ход
500 мм
Эффективный диаметр приводной шестерни
18,46 мм
Размер
35
Удлинение зубчатого ремня
0,094 %
Шаг зубчатого ремня
2 мм
Масса
3,74 кг

Цена и срок — в коммерческом предложении: считаем авиа- и наземную доставку.

Рабочий ход

Обозначение

Что означает ELGE-TB-35-500-0H-ST-M-H1-PLK-AA-AT-FR

  1. ELGEСерия

    Ось с зубчатым ремнём в сборе

  2. TBПривод

    Зубчатый ремень

  3. 35Типоразмер

    35

  4. 500Ход

    500 мм

  5. 0HЗапас хода

    Нет

  6. STТип двигателя

    Шаговый двигатель ST

  7. MКонтроллер

    Встроенный

  8. H1Панель управления

    Встроенный

  9. PLKПротокол или управление

    PNP и IO-Link

  10. AAКонтроль конечных положений

    Со встроенным контролем конечных положений

  11. ATНаправление вывода кабеля

    Сверху

  12. FRПоложение двигателя

    Спереди справа

Характеристики

Технические данные ELGE-TB-35-500-0H-ST-M-H1-PLK-AA-AT-FR

Основные

Эффективный диаметр приводной шестерни
18,46 мм
Рабочий ход
500 мм
Размер
35
Удлинение зубчатого ремня
0,094 %
Шаг зубчатого ремня
2 мм
Положение при сборке
Горизонтально
Направляющая
Передача типа "винт — гайка" с циркулирующими шариками с направляющей
Тип конструкции
Электромеханический линейный привод; С зубчатым ремнем; Со встроенным приводом
Тип мотора
Шаговый мотор
Определение позиции
Энкодер двигателя; Для герконов
Тарировка
Фиксирующий упор, позитивный; Фиксирующий упор, негативный
Датчик положения ротора
Абсолютный однооборотный энкодер
Принцип измерения поворотного энкодера
Магнитный
Мониторинг температуры
Остановка при перегреве; Встроенный прецизионный КМОП-датчик температуры с аналоговым выходом
Дополнительные функции
Пользовательский интерфейс; Встроенный контроль конечных положений
Дисплей
LED
Режим готовности дисплея
LED
Макс. ускорение
8,5 м/с²
Макс. скорость
1,2 м/с
Точность повторения
±0,1 мм
Характеристики цифровых выходов
Конфигурируемый; Без гальванической развязки
Рабочий цикл
100 %
Класс защиты изоляции
B
Макс. ток, цифровые выходы логики
100 мА
Макс. потребление тока
5,3 А
Макс. потребление тока, система управления
0,3 А
Номинальное напряжение DC
24 В
Номинальный ток
5,3 А
Параметры конфигурации интерфейса
IO-Link; Пользовательский интерфейс
Триггер энкодера положения ротора
16 Bit
Допустимые колебания напряжения
+/- 15 %
Электропитание, тип подключения
Разъем
Электропитание, технология подключения
M12x1, кодировка T to EN 61076-2-111
Электропитание, количество контактов/проводов
4
Авторизация
Знак RCM
Знак KC
KC-EMV
Обозначение CE (см. заявление о соответствии)
В соответствии с директивой EU по электромагнитной совместимости EMC; в соответствии с директивой EU RoHS
Маркировка UKCA (см. декларацию о соответствии)
По британским нормам ЭМС; По британским нормам RoHS
Стойкость к вибрации
Тест траспортного применения на уровне жесткости 2 в соответствии с FN 942017-4 и EN 60068-2-6
Сопротивление ударной нагрузке
Шоковый тест с уровнем опасности 2 в соответствии с FN 942017-5; и EN 60068-2-27
Относительная влажность воздуха
0 — 90 %
Класс защиты
IP20
Класс безопасности
III
Примечание по окружающей температуре
При температуре окружающей среды выше 30 °C мощность нужно снижать; на 2 % на каждый градус.
Моменты инерции сечения 2-ой степени Iy
3,77E+03 мм⁴
Моменты инерции сечения 2-ой степени Iz
4,19E+03 мм⁴
Макс. усилие Fy
50 Н
Макс. усилие Fz
50 Н
Макс. момент Mx
2,5 Н·м
Макс. момент My
8 Н·м
Макс. момент Mz
8 Н·м
Макс. усилие подачи Fx
50 Н
Ориентировочное значение полезной нагрузки, горизонтальной
2,8 кг
Коэффициент подачи
58 мм/об
Справочное значение, характеристики движения
5000 km
Интервалы обслуживания
Смазка на весь срок службы
Кол-во цифровых выходов на 24 В DC
2
Кол-во цифровых логических входов
2
Спецификация, цифровой вход
По IEC 61131-2, тип 1
Диапазон работы логических входов
24 В
IO-Link, поддержка SIO режима
Да
Характеристики логических входов
Конфигурируемый; Без гальванической развязки
IO-Link, протокол
Устройство V 1.1
IO-Link, режим связи
COM3 (230.4 kbd)
IO-Link, тип порта
A
IO-Link, число портов
Устройство 1
IO-Link, ширина данных процесса OUT
2 байта
IO-Link, содержание данных процесса OUT
Move in 1 bit; Move out 1 bit; Quit Error 1 bit; Move Intermediate 1 bit
IO-Link, ширина данных процесса IN
2 байта
IO-Link, данные процесса содержат IN
State In 1 bit; State Out 1 bit; State Move 1 bit; State Device 1 bit; State Intermediate 1 bit
IO-Link, содержание сервисных данных IN
32 bit Force; 32 bit Position; 32 bit Speed
IO-Link, минимальное время цикла
1 мс
IO-Link, требуется память данных
0,5 кБ
Макс. длина линии
15 м, выходы; 15 м, входы; 20 м с IO-Link
Цифровые выходы
PNP (положительное переключение)
Вход логической схемы
PNP (положительное переключение)
IO-Link, способ присоединения
Разъем
Логический интерфейс, тип подключения
Разъем
Логический интерфейс, способ подключения
M12x1, A-код в соответствии с EN 61076-2-101
Логический интерфейс, число контактов
8
Логический интерфейс, схема контактов
00992264
Тип крепления
Профильный монтаж

Условия работы

Соответствие PWIS (вещества, мешающие окраске)
VDMA24364 zone III
Температура хранения
−20 … 60 °C
Температура окружающей среды
0 … 50 °C

Масса

Дополнительный коэффициент массы на 10 мм хода
0,31 г
Вес продукта
3740 г

Материалы

Материал профиля
Анодированный алюминий
Замечания по материалу
Соответствует директиве по ограничению использования опасных веществ (RoHS)
Материал крышки привода
Анодированный алюминий
Материал шкива
Легированная сталь, нержавеющая
Материал каретки
Анодированный алюминий
Материал зажимной детали зубчатого ремня
Бериллиевая бронза
Материал зубчатого ремня
Полихлоропрен со стекловолокном и нейлоновым покрытием

Принадлежности

Что подходит к ELGE-TB-35-500-0H-ST-M-H1-PLK-AA-AT-FR

По разделу «Принадлежности» каталога Festo — для размера 35.

Датчики и кабели24
Крепление4

Документы

Документация

PDFТаблица данных ELGE-TB-35-500-0H-ST-M-H1-PLK-AA-AT-FRPDF · Festo · на русскомPDFКаталог Festo ELGE-TBPDF · на английском · Festo, 2026ELGEВсе исполнения серии6 позиций, подбор по параметрам

FAQ

Частые вопросы

ELGE-TB-35-500-0H-ST-M-H1-PLK-AA-AT-FR: цены, сроки, документы.

Не нашли ответ?

Задайте вопрос инженеру — ответим в течение рабочего дня.

Задать вопрос +7 (812) 907-45-64
01Какие характеристики у ELGE-TB-35-500-0H-ST-M-H1-PLK-AA-AT-FR?

Ось с зубчатым ремнём в сборе Festo ELGE-TB-35-500-0H-ST-M-H1-PLK-AA-AT-FR, артикул 8083935: рабочий ход — 500 мм; эффективный диаметр приводной шестерни — 18,46 мм; размер — 35; удлинение зубчатого ремня — 0,094 %; шаг зубчатого ремня — 2 мм; масса — 3,74 кг. Все характеристики — в таблице на этой странице, они взяты из таблицы данных Festo.

02В каких условиях можно использовать ELGE-TB-35-500-0H-ST-M-H1-PLK-AA-AT-FR?

По таблице данных Festo: температура окружающей среды — 0 … 50 °C; класс защиты — IP20.

03Из каких материалов изготовлен ELGE-TB-35-500-0H-ST-M-H1-PLK-AA-AT-FR?

Материал профиля — анодированный алюминий; материал крышки привода — анодированный алюминий; материал шкива — легированная сталь, нержавеющая; материал каретки — анодированный алюминий. Материалы указаны по таблице данных Festo.

04Как расшифровать обозначение ELGE-TB-35-500-0H-ST-M-H1-PLK-AA-AT-FR?

ELGE — ось с зубчатым ремнём в сборе; TB — привод: зубчатый ремень; 35 — типоразмер: 35; 500 — ход: 500 мм; 0H — запас хода: нет; ST — тип двигателя: шаговый двигатель ST; M — контроллер: встроенный; H1 — панель управления: встроенный; PLK — протокол или управление: PNP и IO-Link; AA — контроль конечных положений: со встроенным контролем конечных положений; AT — направление вывода кабеля: сверху; FR — положение двигателя: спереди справа.

05Какие исполнения есть в серии ELGE, кроме ELGE-TB-35-500-0H-ST-M-H1-PLK-AA-AT-FR?

В серии «Ось с зубчатым ремнём в сборе ELGE» — 6 позиций. У ELGE-TB-35-500-0H-ST-M-H1-PLK-AA-AT-FR: рабочий ход — 500 мм. Другие варианты (рабочий ход: 100 мм, 200 мм, 300 мм, 400 мм, 600 мм) переключаются на этой странице. Все позиции серии с отбором по параметрам — на странице серии.

06Какие принадлежности подходят к ELGE-TB-35-500-0H-ST-M-H1-PLK-AA-AT-FR?

В блоке «Принадлежности» на этой странице: датчики и кабели (24), крепление (4). Например: SIES-8M-PS-24V-K-0,3-M8D, EAPM-L4-SHS. Подобраны по каталогу Festo для этого размера.

07Есть ли на ELGE-TB-35-500-0H-ST-M-H1-PLK-AA-AT-FR документация и 3D-модель?

На этой странице: таблица данных Festo в PDF; каталог Festo ELGE-TB; 3D-модель Festo — во вкладке «3D». Скачивание без регистрации.

08Сколько стоит ELGE-TB-35-500-0H-ST-M-H1-PLK-AA-AT-FR и какой срок поставки?

Цену и срок сообщаем в коммерческом предложении: добавьте ELGE-TB-35-500-0H-ST-M-H1-PLK-AA-AT-FR в список и отправьте запрос. Срок указываем для авиа- и наземной доставки, обычно отвечаем в течение рабочего дня.

09ELGE-TB-35-500-0H-ST-M-H1-PLK-AA-AT-FR — это оригинальная продукция Festo?

Да. Поставляем оригинальную продукцию Festo, артикул производителя — 8083935; ввоз официальный, с грузовой таможенной декларацией.
