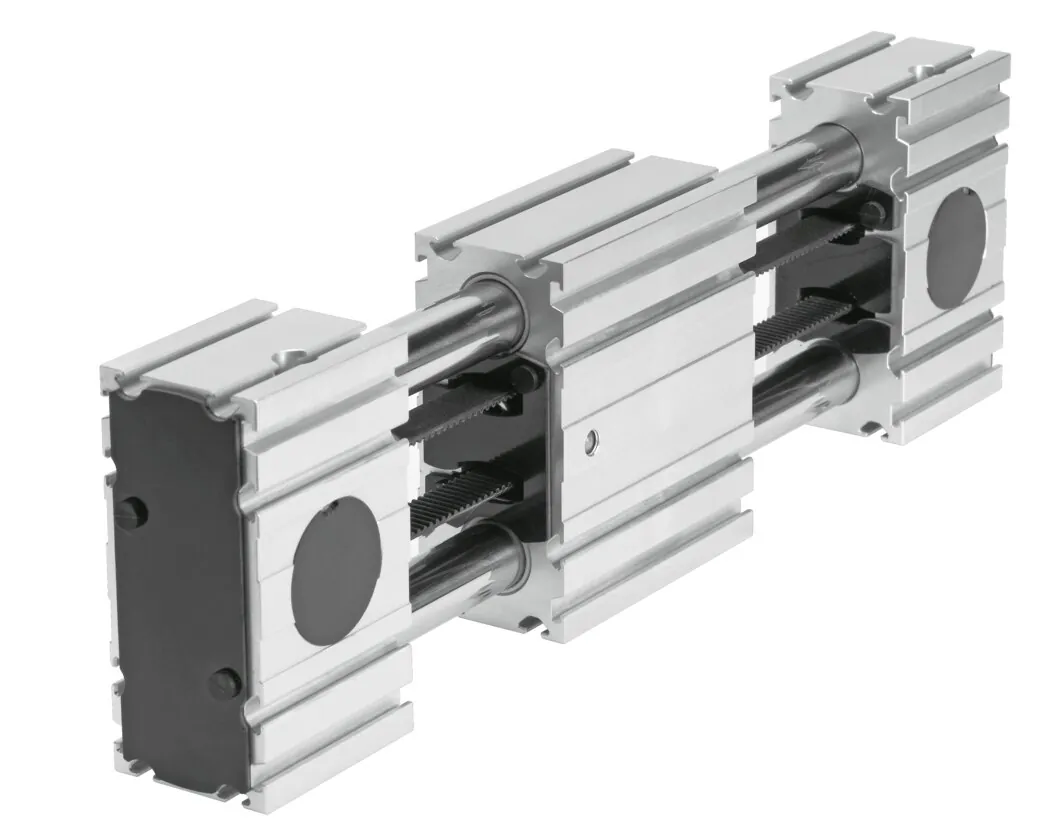

FestoПривод с зубчатым ремнём

ELGR-TB-45-600-0H

GTIN 4052568449322 Оригинал Festo

Привод с зубчатым ремнём Festo ELGR-TB-45-600-0H: 45; 600 мм; 0,08 %; 3 мм.

Размер
45
Рабочий ход
600 мм
Удлинение зубчатого ремня
0,08 %
Шаг зубчатого ремня
3 мм
Эффективный диаметр приводной шестерни
24,83 мм
Масса
6,23 кг

Цена и срок — в коммерческом предложении: считаем авиа- и наземную доставку.

Рабочий ход

Характеристики

Технические данные ELGR-TB-45-600-0H

Основные

Эффективный диаметр приводной шестерни
24,83 мм
Рабочий ход
600 мм
Размер
45
Удлинение зубчатого ремня
0,08 %
Шаг зубчатого ремня
3 мм
Положение при сборке
Любое
Направляющая
Передача типа "винт — гайка" с циркулирующими шариками с направляющей
Тип конструкции
Электромеханический линейный привод; С зубчатым ремнем
Тип мотора
Шаговый мотор; Сервомотор
Макс. ускорение
50 м/с²
Макс. скорость
1 … 3 м/с
Точность повторения
±0,1 мм
Рабочий цикл
100 %
Класс защиты
IP20
Моменты инерции сечения 2-ой степени Iy
15,7E+03 мм⁴
Моменты инерции сечения 2-ой степени Iz
17,94E+03 мм⁴
Макс. приводной момент
1,24 Н·м
Макс. усилие Fy
100 Н
Макс. усилие Fz
100 Н
Макс. сопротивление в холостом режиме
16,1 Н
Макс. усилие подачи Fx
100 Н
Движущий момент на холостом ходу
0,2 Н·м
Массовый момент инерции JH на метр хода
0,11 кг·см²
Массовый момент инерции JL на кг нагрузки
1,54 кг·см²
Коэффициент подачи
78 мм/об
Справочное значение, характеристики движения
5000 km

Условия работы

Соответствие PWIS (вещества, мешающие окраске)
VDMA24364 zone III
Температура окружающей среды
−10 … 50 °C

Масса

Дополнительный коэффициент массы на 10 мм хода
0,69 г
Вес продукта
6230 г
Дополнительный вес на 10 мм хода
50 г

Материалы

Материал профиля
Алюминиевый сплав; Анодированный
Замечания по материалу
Соответствует директиве по ограничению использования опасных веществ (RoHS)
Материал крышки привода
Алюминиевый сплав; Анодированный
Материал шкива
Легированная сталь, нержавеющая
Материал каретки
Алюминиевый сплав; Анодированный
Материал зажимной детали зубчатого ремня
Бериллиевая бронза
Материал зубчатого ремня
Полихлоропрен со стекловолокном и нейлоновым покрытием

Принадлежности

Что подходит к ELGR-TB-45-600-0H

По разделу «Принадлежности» каталога Festo — для размера 45.

Датчики и кабели24
Крепление7
Привод и муфты3

Документы

Документация

PDFТаблица данных ELGR-TB-45-600-0HPDF · Festo · на русскомPDFКаталог Festo ELGRPDF · на английском · Festo, 2026ELGRВсе исполнения серии3 позиции, подбор по параметрам

FAQ

Частые вопросы

ELGR-TB-45-600-0H: цены, сроки, документы.

Не нашли ответ?

Задайте вопрос инженеру — ответим в течение рабочего дня.

Задать вопрос +7 (812) 907-45-64
01Какие характеристики у ELGR-TB-45-600-0H?

Привод с зубчатым ремнём Festo ELGR-TB-45-600-0H, артикул 8083781: размер — 45; рабочий ход — 600 мм; удлинение зубчатого ремня — 0,08 %; шаг зубчатого ремня — 3 мм; эффективный диаметр приводной шестерни — 24,83 мм; масса — 6,23 кг. Все характеристики — в таблице на этой странице, они взяты из таблицы данных Festo.

02В каких условиях можно использовать ELGR-TB-45-600-0H?

По таблице данных Festo: температура окружающей среды — −10 … 50 °C; класс защиты — IP20.

03Из каких материалов изготовлен ELGR-TB-45-600-0H?

Материал профиля — алюминиевый сплав, анодированный; материал крышки привода — алюминиевый сплав, анодированный; материал шкива — легированная сталь, нержавеющая; материал каретки — алюминиевый сплав, анодированный. Материалы указаны по таблице данных Festo.

04Какие исполнения есть в серии ELGR, кроме ELGR-TB-45-600-0H?

В серии «Привод с зубчатым ремнём ELGR» — 3 позиции. У ELGR-TB-45-600-0H: рабочий ход — 600 мм. Другие варианты (рабочий ход: 500 мм) переключаются на этой странице. Все позиции серии с отбором по параметрам — на странице серии.

05Какие принадлежности подходят к ELGR-TB-45-600-0H?

В блоке «Принадлежности» на этой странице: датчики и кабели (24), крепление (7), привод и муфты (3). Например: SIES-8M-PS-24V-K-0,3-M8D, MUE-45, EAMB-16-7-8X15-8X10. Подобраны по каталогу Festo для этого размера.

06Есть ли на ELGR-TB-45-600-0H документация и 3D-модель?

На этой странице: таблица данных Festo в PDF; каталог Festo ELGR; 3D-модель Festo — во вкладке «3D». Скачивание без регистрации.

07Сколько стоит ELGR-TB-45-600-0H и какой срок поставки?

Цену и срок сообщаем в коммерческом предложении: добавьте ELGR-TB-45-600-0H в список и отправьте запрос. Срок указываем для авиа- и наземной доставки, обычно отвечаем в течение рабочего дня.

08ELGR-TB-45-600-0H — это оригинальная продукция Festo?

Да. Поставляем оригинальную продукцию Festo, артикул производителя — 8083781; ввоз официальный, с грузовой таможенной декларацией.
