FestoОсь с винтовой передачей в сборе

ELGS-BS-KF-32-200-8P-ST-M-H1-PLK-AA

GTIN 4052568458287 Оригинал Festo

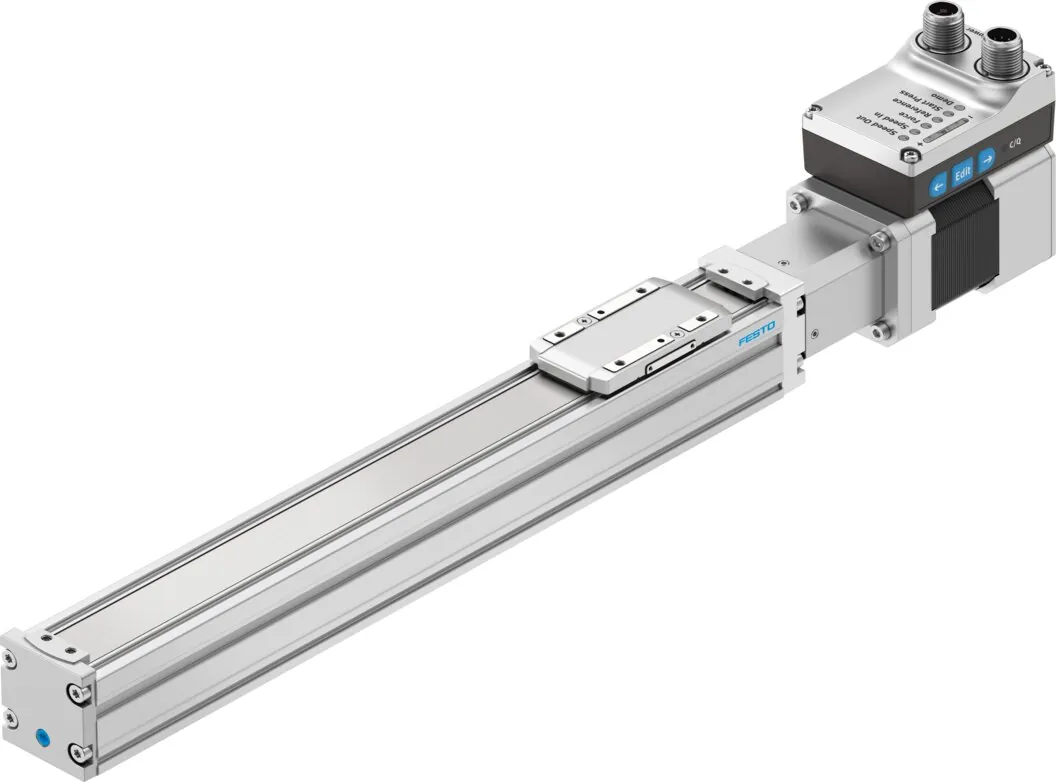

Ось с винтовой передачей в сборе Festo ELGS-BS-KF-32-200-8P-ST-M-H1-PLK-AA: 32; 200 мм.

Размер
32
Рабочий ход
200 мм
Резерв хода
0 мм
Диаметр шпинделя
8 мм
Шаг шпинделя
8 мм/об
Масса
1,25 кг

Цена и срок — в коммерческом предложении: считаем авиа- и наземную доставку.

Размер

Рабочий ход

Обозначение

Что означает ELGS-BS-KF-32-200-8P-ST-M-H1-PLK-AA

  1. ELGSСерия

    Ось с винтовой передачей в сборе

  2. BSПривод

    Шарико-винтовая передача

  3. KFНаправляющая

    Шариковая направляющая качения

  4. 32Типоразмер

    32

  5. 200Ход

    200 мм

  6. 8PШаг винта

    8 мм

  7. STТип двигателя

    Шаговый двигатель ST

  8. MКонтроллер

    Встроенный

  9. H1Панель управления

    Встроенный

  10. PLKПротокол или управление

    PNP и IO-Link

  11. AAКонтроль конечных положений

    Со встроенным контролем конечных положений

Характеристики

Технические данные ELGS-BS-KF-32-200-8P-ST-M-H1-PLK-AA

Основные

Рабочий ход
200 мм
Размер
32
Резерв хода
0 мм
Диаметр шпинделя
8 мм
Шаг шпинделя
8 мм/об
Положение при сборке
Любое
Направляющая
Передача типа "винт — гайка" с циркулирующими шариками с направляющей
Тип конструкции
Электромеханический линейный привод; со шпинделем с рециркулирующим шарикоподшипником; Со встроенным приводом
Тип мотора
Шаговый мотор
Тип шпинделя
Шарико-винтовая передача
Определение позиции
Энкодер двигателя; Для герконов
Тарировка
Фиксирующий упор, позитивный; Фиксирующий упор, негативный
Датчик положения ротора
Абсолютный однооборотный энкодер
Принцип измерения поворотного энкодера
Магнитный
Мониторинг температуры
Остановка при перегреве; Встроенный прецизионный КМОП-датчик температуры с аналоговым выходом
Дополнительные функции
Пользовательский интерфейс; Встроенный контроль конечных положений
Дисплей
LED
Режим готовности дисплея
LED
Макс. ускорение
5 м/с²
Макс. скорость
0,18 м/с
Точность повторения
±0,015 мм
Характеристики цифровых выходов
Конфигурируемый; Без гальванической развязки
Рабочий цикл
100 %
Класс защиты изоляции
B
Макс. ток, цифровые выходы логики
100 мА
Макс. потребление тока
3 А
Номинальное напряжение DC
24 В
Номинальный ток
3 А
Параметры конфигурации интерфейса
IO-Link; Пользовательский интерфейс
Триггер энкодера положения ротора
16 Bit
Допустимые колебания напряжения
+/- 15 %
Электропитание, тип подключения
Разъем
Электропитание, технология подключения
M12x1, кодировка T to EN 61076-2-111
Электропитание, количество контактов/проводов
4
Авторизация
Знак RCM
Знак KC
KC-EMV
Обозначение CE (см. заявление о соответствии)
В соответствии с директивой EU по электромагнитной совместимости EMC; в соответствии с директивой EU RoHS
Маркировка UKCA (см. декларацию о соответствии)
По британским нормам ЭМС; По британским нормам RoHS
Стойкость к вибрации
Испытание на транспортировку, степень жёсткости 1 по FN 942017-4 и EN 60068-2-6
Сопротивление ударной нагрузке
Шоковый тест с уровнем опасности 1 в соответствии с FN 942017-5; и EN 60068-2-27
Относительная влажность воздуха
0 — 90 %
Класс защиты
IP40
Класс безопасности
III
Примечание по окружающей температуре
При температуре окружающей среды выше 30 °C мощность нужно снижать; на 2 % на каждый градус.
Моменты инерции сечения 2-ой степени Iy
38E+03 мм⁴
Моменты инерции сечения 2-ой степени Iz
45E+03 мм⁴
Макс. усилие Fy
150 Н
Макс. усилие Fz
300 Н
Макс. момент Mx
1,3 Н·м
Макс. момент My
1,1 Н·м
Макс. момент Mz
1,1 Н·м
Fх с теоретическим ресурсом 100 км (только с точки зрения направляющей)
5 Н·м
Fy с теоретическим ресурсом 100 км (только с точки зрения направляющей)
4 Н·м
Fz с теоретическим ресурсом 100 км (только с точки зрения направляющей)
4 Н·м
Макс. усилие подачи Fx
40 Н
Ориентировочное значение полезной нагрузки, горизонтальной
2 кг
Ориентировочное значение полезной нагрузки, вертикальной
2 кг
Крутящий момент инерции
1,7E+03 мм⁴
Коэффициент подачи
8 мм/об
Динамическое отклонение (нагрузка перемещается)
0,05% длины привода, макс. 0,5 мм
Статическое отклонение (нагрузка в покое)
0.1% длины привода
Кол-во цифровых выходов на 24 В DC
2
Кол-во цифровых логических входов
2
Спецификация, цифровой вход
По IEC 61131-2, тип 1
Диапазон работы логических входов
24 В
IO-Link, поддержка SIO режима
Да
Характеристики логических входов
Конфигурируемый; Без гальванической развязки
IO-Link, протокол
Устройство V 1.1
IO-Link, режим связи
COM3 (230.4 kbd)
IO-Link, тип порта
A
IO-Link, число портов
1
IO-Link, ширина данных процесса OUT
2 байта
IO-Link, содержание данных процесса OUT
1 bit (Move in); 1 bit (Move out); 1 bit (Quit Error)
IO-Link, ширина данных процесса IN
2 байта
IO-Link, данные процесса содержат IN
1 bit (State Device); 1 bit (State Move); 1 bit (State in); 1 bit (State out)
IO-Link, содержание сервисных данных IN
32 bit Force; 32 bit Position; 32 bit Speed
IO-Link, минимальное время цикла
1 мс
IO-Link, требуется память данных
0,5 кБ
Макс. длина линии
15 м, выходы; 15 м, входы; 20 м с IO-Link
Цифровые выходы
PNP (положительное переключение)
Вход логической схемы
PNP (положительное переключение)
IO-Link, способ присоединения
Разъем
Логический интерфейс, тип подключения
Разъем
Логический интерфейс, способ подключения
M12x1, A-код в соответствии с EN 61076-2-101
Логический интерфейс, число контактов
8
Логический интерфейс, схема контактов
00992264

Условия работы

Соответствие PWIS (вещества, мешающие окраске)
VDMA24364 zone III
Температура хранения
−20 … 60 °C
Температура окружающей среды
0 … 50 °C

Масса

Перемещаемая масса
83,4 г
Вес продукта
1249 г

Материалы

Материал концевых крышек
Алюминиевое литье, с покрытием
Материал профиля
Анодированный алюминий
Замечания по материалу
Соответствует директиве по ограничению использования опасных веществ (RoHS)
Материал закрывающей ленты
Легированная сталь, нержавеющая
Материал крышки привода
Алюминиевое литье, с покрытием
Материал направляющей рейки
Сталь
Материал каретки
Алюминиевое литье под давление
Материал гайки шпинделя
Сталь
Материал шпинделя
Сталь

Принадлежности

Что подходит к ELGS-BS-KF-32-200-8P-ST-M-H1-PLK-AA

По разделу «Принадлежности» каталога Festo — для размера 32. Фитинги, дроссели и шланги — по пневматическому присоединению из таблицы данных.

Датчики и кабели24
Крепление6
Подключение воздуха2

Документы

Документация

PDFТаблица данных ELGS-BS-KF-32-200-8P-ST-M-H1-PLK-AAPDF · Festo · на русскомPDFКаталог Festo ELGS-BSPDF · на английском · Festo, 2026ELGSВсе исполнения серии39 позиций, подбор по параметрам
