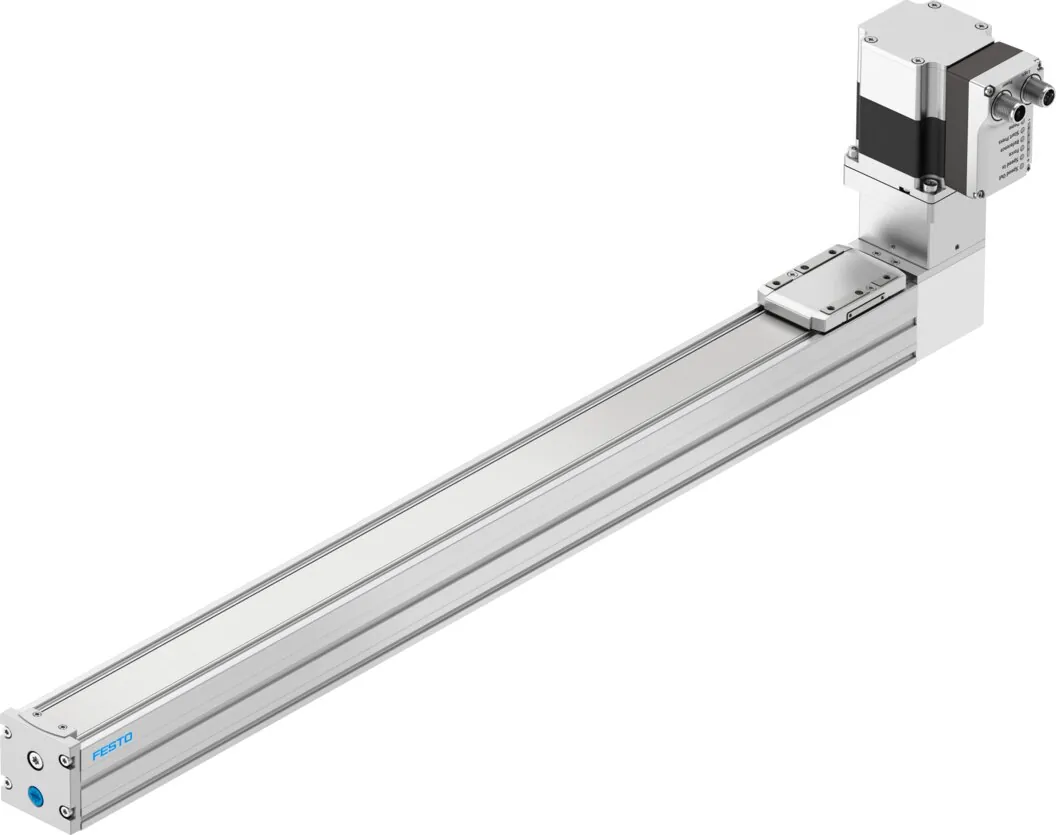

FestoОсь с зубчатым ремнём в сборе

ELGS-TB-KF-45-500-ST-M-H1-PLK-AA

GTIN 4052568458539 Оригинал Festo

Ось с зубчатым ремнём в сборе Festo ELGS-TB-KF-45-500-ST-M-H1-PLK-AA: 45; 500 мм.

Размер
45
Рабочий ход
500 мм
Эффективный диаметр приводной шестерни
19,1 мм
Резерв хода
0 мм
Удлинение зубчатого ремня
0,187 %
Масса
2,94 кг

Цена и срок — в коммерческом предложении: считаем авиа- и наземную доставку.

Размер

Рабочий ход

Обозначение

Что означает ELGS-TB-KF-45-500-ST-M-H1-PLK-AA

  1. ELGSСерия

    Ось с зубчатым ремнём в сборе

  2. TBПривод

    Зубчатый ремень

  3. KFНаправляющая

    Шариковая направляющая качения

  4. 45Типоразмер

    45

  5. 500Ход

    500 мм

  6. STТип двигателя

    Шаговый двигатель ST

  7. MКонтроллер

    Встроенный

  8. H1Панель управления

    Встроенный

  9. PLKПротокол или управление

    PNP и IO-Link

  10. AAКонтроль конечных положений

    Со встроенным контролем конечных положений

Характеристики

Технические данные ELGS-TB-KF-45-500-ST-M-H1-PLK-AA

Основные

Эффективный диаметр приводной шестерни
19,1 мм
Рабочий ход
500 мм
Размер
45
Резерв хода
0 мм
Удлинение зубчатого ремня
0,187 %
Шаг зубчатого ремня
2 мм
Положение при сборке
Горизонтально
Направляющая
Передача типа "винт — гайка" с циркулирующими шариками с направляющей
Тип конструкции
Электромеханический линейный привод; С зубчатым ремнем; Со встроенным приводом
Тип мотора
Шаговый мотор
Определение позиции
Энкодер двигателя; Для герконов
Тарировка
Фиксирующий упор, позитивный; Фиксирующий упор, негативный
Датчик положения ротора
Абсолютный однооборотный энкодер
Принцип измерения поворотного энкодера
Магнитный
Мониторинг температуры
Остановка при перегреве; Встроенный прецизионный КМОП-датчик температуры с аналоговым выходом
Дополнительные функции
Пользовательский интерфейс; Встроенный контроль конечных положений
Дисплей
LED
Режим готовности дисплея
LED
Макс. ускорение
6 м/с²
Макс. скорость
1,2 м/с
Точность повторения
±0,1 мм
Характеристики цифровых выходов
Конфигурируемый; Без гальванической развязки
Рабочий цикл
100 %
Класс защиты изоляции
B
Макс. ток, цифровые выходы логики
100 мА
Макс. потребление тока
5,3 А
Номинальное напряжение DC
24 В
Номинальный ток
5,3 А
Параметры конфигурации интерфейса
IO-Link; Пользовательский интерфейс
Триггер энкодера положения ротора
16 Bit
Допустимые колебания напряжения
+/- 15 %
Электропитание, тип подключения
Разъем
Электропитание, технология подключения
M12x1, кодировка T to EN 61076-2-111
Электропитание, количество контактов/проводов
4
Авторизация
Знак RCM
Знак KC
KC-EMV
Обозначение CE (см. заявление о соответствии)
В соответствии с директивой EU по электромагнитной совместимости EMC; в соответствии с директивой EU RoHS
Маркировка UKCA (см. декларацию о соответствии)
По британским нормам ЭМС; По британским нормам RoHS
Стойкость к вибрации
Испытание на транспортировку, степень жёсткости 1 по FN 942017-4 и EN 60068-2-6
Сопротивление ударной нагрузке
Шоковый тест с уровнем опасности 1 в соответствии с FN 942017-5; и EN 60068-2-27
Относительная влажность воздуха
0 — 90 %
Класс защиты
IP40
Класс безопасности
III
Примечание по окружающей температуре
При температуре окружающей среды выше 30 °C мощность нужно снижать; на 2 % на каждый градус.
Моменты инерции сечения 2-ой степени Iy
140E+03 мм⁴
Моменты инерции сечения 2-ой степени Iz
170E+03 мм⁴
Макс. усилие Fy
300 Н
Макс. усилие Fz
600 Н
Макс. момент Mx
5,5 Н·м
Макс. момент My
4,7 Н·м
Макс. момент Mz
4,7 Н·м
Макс. усилие подачи Fx
75 Н
Ориентировочное значение полезной нагрузки, горизонтальной
2,5 кг
Крутящий момент инерции
8,5E+03 мм⁴
Коэффициент подачи
60 мм/об
Кол-во цифровых выходов на 24 В DC
2
Кол-во цифровых логических входов
2
Спецификация, цифровой вход
По IEC 61131-2, тип 1
Диапазон работы логических входов
24 В
IO-Link, поддержка SIO режима
Да
Характеристики логических входов
Конфигурируемый; Без гальванической развязки
IO-Link, протокол
Устройство V 1.1
IO-Link, режим связи
COM3 (230.4 kbd)
IO-Link, тип порта
A
IO-Link, число портов
1
IO-Link, ширина данных процесса OUT
2 байта
IO-Link, содержание данных процесса OUT
1 bit (Move in); 1 bit (Move out); 1 bit (Quit Error)
IO-Link, ширина данных процесса IN
2 байта
IO-Link, данные процесса содержат IN
1 bit (State Device); 1 bit (State Move); 1 bit (State in); 1 bit (State out)
IO-Link, содержание сервисных данных IN
32 bit Force; 32 bit Position; 32 bit Speed
IO-Link, минимальное время цикла
1 мс
IO-Link, требуется память данных
0,5 кБ
Макс. длина линии
15 м, выходы; 15 м, входы; 20 м с IO-Link
Цифровые выходы
PNP (положительное переключение)
Вход логической схемы
PNP (положительное переключение)
IO-Link, способ присоединения
Разъем
Логический интерфейс, тип подключения
Разъем
Логический интерфейс, способ подключения
M12x1, A-код в соответствии с EN 61076-2-101
Логический интерфейс, число контактов
8
Логический интерфейс, схема контактов
00992264

Условия работы

Соответствие PWIS (вещества, мешающие окраске)
VDMA24364 zone III
Температура хранения
−20 … 60 °C
Температура окружающей среды
0 … 50 °C

Масса

Перемещаемая масса
169 г
Перемещаемая масса при ходе 0 мм
169 г
Вес каретки
55 г
Вес продукта
2940 г

Материалы

Материал концевых крышек
Алюминиевое литье, с покрытием
Материал профиля
Анодированный алюминий
Замечания по материалу
Соответствует директиве по ограничению использования опасных веществ (RoHS)
Материал закрывающей ленты
Лента из нержавеющей стали
Материал крышки привода
Алюминиевое литье, с покрытием
Материал направляющей рейки
Закаленная сталь
Материал шкива
Легированная сталь, нержавеющая
Материал каретки
Алюминиевое литье под давление
Материал зубчатого ремня
Полихлоропрен со стекловолокном

Принадлежности

Что подходит к ELGS-TB-KF-45-500-ST-M-H1-PLK-AA

По разделу «Принадлежности» каталога Festo — для размера 45.

Датчики и кабели24
Крепление5

Документы

Документация

PDFТаблица данных ELGS-TB-KF-45-500-ST-M-H1-PLK-AAPDF · Festo · на русскомPDFКаталог Festo ELGS-TBPDF · на английском · Festo, 2026ELGSВсе исполнения серии39 позиций, подбор по параметрам

FAQ

Частые вопросы

ELGS-TB-KF-45-500-ST-M-H1-PLK-AA: цены, сроки, документы.

Не нашли ответ?

Задайте вопрос инженеру — ответим в течение рабочего дня.

Задать вопрос +7 (812) 907-45-64
01Какие характеристики у ELGS-TB-KF-45-500-ST-M-H1-PLK-AA?

Ось с зубчатым ремнём в сборе Festo ELGS-TB-KF-45-500-ST-M-H1-PLK-AA, артикул 8083667: размер — 45; рабочий ход — 500 мм; эффективный диаметр приводной шестерни — 19,1 мм; резерв хода — 0 мм; удлинение зубчатого ремня — 0,187 %; масса — 2,94 кг. Все характеристики — в таблице на этой странице, они взяты из таблицы данных Festo.

02В каких условиях можно использовать ELGS-TB-KF-45-500-ST-M-H1-PLK-AA?

По таблице данных Festo: температура окружающей среды — 0 … 50 °C; класс защиты — IP40.

03Из каких материалов изготовлен ELGS-TB-KF-45-500-ST-M-H1-PLK-AA?

Материал концевых крышек — алюминиевое литье, с покрытием; материал профиля — анодированный алюминий; материал закрывающей ленты — лента из нержавеющей стали; материал крышки привода — алюминиевое литье, с покрытием. Материалы указаны по таблице данных Festo.

04Как расшифровать обозначение ELGS-TB-KF-45-500-ST-M-H1-PLK-AA?

ELGS — ось с зубчатым ремнём в сборе; TB — привод: зубчатый ремень; KF — направляющая: шариковая направляющая качения; 45 — типоразмер: 45; 500 — ход: 500 мм; ST — тип двигателя: шаговый двигатель ST; M — контроллер: встроенный; H1 — панель управления: встроенный; PLK — протокол или управление: PNP и IO-Link; AA — контроль конечных положений: со встроенным контролем конечных положений.

05Какие исполнения есть в серии ELGS, кроме ELGS-TB-KF-45-500-ST-M-H1-PLK-AA?

В серии «Ось с винтовой передачей в сборе ELGS» — 39 позиций. У ELGS-TB-KF-45-500-ST-M-H1-PLK-AA: размер — 45; рабочий ход — 500 мм. Другие варианты (размер: 32, 60) переключаются на этой странице. Все позиции серии с отбором по параметрам — на странице серии.

06Какие принадлежности подходят к ELGS-TB-KF-45-500-ST-M-H1-PLK-AA?

В блоке «Принадлежности» на этой странице: датчики и кабели (24), крепление (5). Например: EAPM-L2-45-SLS, EADT-S-L5-32. Подобраны по каталогу Festo для этого размера.

07Есть ли на ELGS-TB-KF-45-500-ST-M-H1-PLK-AA документация и 3D-модель?

На этой странице: таблица данных Festo в PDF; каталог Festo ELGS-TB; 3D-модель Festo — во вкладке «3D». Скачивание без регистрации.

08Сколько стоит ELGS-TB-KF-45-500-ST-M-H1-PLK-AA и какой срок поставки?

Цену и срок сообщаем в коммерческом предложении: добавьте ELGS-TB-KF-45-500-ST-M-H1-PLK-AA в список и отправьте запрос. Срок указываем для авиа- и наземной доставки, обычно отвечаем в течение рабочего дня.

09ELGS-TB-KF-45-500-ST-M-H1-PLK-AA — это оригинальная продукция Festo?

Да. Поставляем оригинальную продукцию Festo, артикул производителя — 8083667; ввоз официальный, с грузовой таможенной декларацией.
