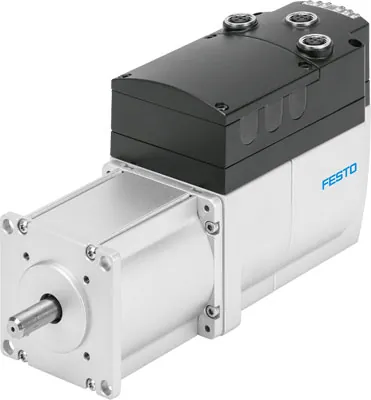

FestoЭлектродвигатель

EMCA-EC-67-M-1TM-PN

GTIN 4052568297923 Оригинал Festo

Снимается с производстваПо данным Festo доступен до 2026 года. Подберём замену

Электродвигатель Festo EMCA-EC-67-M-1TM-PN: для поиска альтернативных продуктов используйте Support Portal.

Датчик положения ротора
Абсолютный многооборотный энкодер
Кол-во цифровых выходов на 24 В DC
2
Кол-во цифровых логических входов
2
Коммуникационный профиль
FHPP
Поддержка конфигурации
GSDML файл
Масса
2,29 кг

Цена и срок — в коммерческом предложении: считаем авиа- и наземную доставку.

Датчик положения ротора

Коммуникационный профиль

Обозначение

Что означает EMCA-EC-67-M-1TM-PN

  1. EMCAСерия

    Электродвигатель

  2. ECТип двигателя

    Бесколлекторный двигатель (EC)

  3. 67Размер фланца двигателя

    67

  4. MДлина

    Средняя

  5. 1TMНоминальное напряжение и электрическое подключение и измерительная система

    24 В пост. тока; клеммная коробка; абсолютный энкодер, многооборотный

  6. PNПротокол или управление

    PROFINET

Характеристики

Технические данные EMCA-EC-67-M-1TM-PN

Основные

Режим работы контроллера
PWM-MOSFET мощный выходной каскад; Каскадный контроллер с P контроллер позиционирования; PI контроллер скорости; Пропорциональный и интегральный контроллер для электричества
Поддержка конфигурации
GSDML файл
Минимальное время цикла
2 мс
Датчик положения ротора
Абсолютный многооборотный энкодер
Принцип измерения поворотного энкодера
Магнитный
Функция защиты
I²t мониторинг; Индикация температуры; Мониторинг тока; Обнаружение ошибок напряжения; Индикация ошибки; Программное обнаружение конечного положения
Топологии
Кольцо; Линия
Дополнительные функции
DCP; IRT-совместимый; LLDP; MRP; SNMP
Функция безопасности
Безопасное отключение момента (STO)
Уровень полноты безопасности (SIL)
Безопасное отключение момента (STO)/SIL 2
Уровень представления (PL)
Безопасный момент выключения (STO)/категоря 3, уровень представления d
Дисплей
LED
Макс. скорость
3300 1/min
Номинальная скорость вращения
3150 1/min
Скорость передачи данных (бод)
10/100 Мбит/с (Full/Half)
Тормозящий резистор, внешний
6 Ом
Диагностическое покрытие
90 %
Характеристики цифровых выходов
Свободно конфигурируется в данных пределах; Без гальванической развязки
Аппаратная отказоустойчивость
1
IP распределение адресов
FCT; DCP
Макс. ток, цифровые выходы логики
100 мА
Макс. позитивный тестовый импульс с логикой 0
10000 мкс
Макс. негативный тестовый импульс с логикой 1
600 мкс
Номинальная мощность мотора
150 Вт
Номинальное напряжение DC
24 В
Номинальный ток
7,2 А
Параметры конфигурации интерфейса
Ethernet
Протокол
PROFINET
SFF Доля Безопасных Отказов
> 90 %
Время работы абсолютного энкодера
С внешней батареей: 6 месяцев
Макс. Количество наборов позиционирования
64
Триггер энкодера положения ротора
12 Bit
Пиковая мощность двигателя
200 Вт
Пиковый ток
10,3 А
Допустимые колебания напряжения
+/- 20 %
Авторизация
Знак RCM; c UL us — Recognized (OL)
Знак KC
KC-EMV
Сертификационный департамент
TÜV 01/205/5514.00/16; TÜV Rheinland UK Ltd. 01/205U/5514.00/22; TÜV Rheinland 01/205/5514.01/21
Обозначение CE (см. заявление о соответствии)
В соответствии с директивой EU по электромагнитной совместимости EMC; в соответствии с директивой EU RoHS
Маркировка UKCA (см. декларацию о соответствии)
По британским нормам ЭМС; По британским нормам для машин; По британским нормам RoHS
Стойкость к вибрации
Тест траспортного применения на уровне жесткости 2 в соответствии с FN 942017-4 и EN 60068-2-6
Сопротивление ударной нагрузке
Шоковый тест с уровнем опасности 2 в соответствии с FN 942017-5; и EN 60068-2-27
Резервирование среды передачи
MRP
Относительная влажность воздуха
0 — 95 %; не конденсирующий
Класс защиты
IP54
Примечание по окружающей температуре
Мощность должна быть снижена на 1,75% на °C при окружающей температуре выше 20 °C
Массовый момент инерции ротора
0,301 кг·см²
Номинальный момент
0,45 Н·м
Пиковый момент
0,91 Н·м
Допустимая осевая нагрузка на вал
60 Н
Допустимая радиальная нагрузка на вал
100 Н
Возможность Отказов в Час [1/ч]
1E-09
Вероятность отказа по запросу (PFD)
1,86E-05
Интервал контрольных испытаний
20 a
Кол-во цифровых выходов на 24 В DC
2
Кол-во цифровых логических входов
2
Коммуникационный профиль
FHPP
Спецификация, цифровой вход
По IEC 61131-2
Диапазон работы логических входов
24 В
Характеристики логических входов
Гальванически соединенные с логическим потенциалом
Ethernet, поддерживаемые протоколы
TCP/IP
Вход логической схемы
PNP (положительное переключение)
Цифровые выходы
PNP (положительное переключение)
Тип крепления
Затянутый; со сквозным отверстием

Условия работы

Соответствие PWIS (вещества, мешающие окраске)
VDMA24364 zone III
Температура хранения
−25 … 70 °C
Температура окружающей среды
0 … 50 °C

Масса

Вес продукта
2285 г

Материалы

Замечания по материалу
Соответствует директиве по ограничению использования опасных веществ (RoHS)

Принадлежности

Что подходит к EMCA-EC-67-M-1TM-PN

По разделу «Принадлежности» каталога Festo — для размера 67.

Крепление3
Электрические модули3
Датчики и кабели12

Привод и муфты12

Документы

Документация

PDFТаблица данных EMCA-EC-67-M-1TM-PNPDF · Festo · на русскомPDFКаталог Festo EMCAPDF · на английском · Festo, 2022EMCAВсе исполнения серии20 позиций, подбор по параметрам

FAQ

Частые вопросы

EMCA-EC-67-M-1TM-PN: цены, сроки, документы.

Не нашли ответ?

Задайте вопрос инженеру — ответим в течение рабочего дня.

Задать вопрос +7 (812) 907-45-64
01Какие характеристики у EMCA-EC-67-M-1TM-PN?

Электродвигатель Festo EMCA-EC-67-M-1TM-PN, артикул 8069728: датчик положения ротора — абсолютный многооборотный энкодер; кол-во цифровых выходов на 24 В DC — 2; кол-во цифровых логических входов — 2; коммуникационный профиль — FHPP; поддержка конфигурации — GSDML файл; масса — 2,29 кг. Все характеристики — в таблице на этой странице, они взяты из таблицы данных Festo.

02В каких условиях можно использовать EMCA-EC-67-M-1TM-PN?

По таблице данных Festo: температура окружающей среды — 0 … 50 °C; класс защиты — IP54.

03Как расшифровать обозначение EMCA-EC-67-M-1TM-PN?

EMCA — электродвигатель; EC — тип двигателя: бесколлекторный двигатель (EC); 67 — размер фланца двигателя: 67; M — длина: средняя; 1TM — номинальное напряжение и электрическое подключение и измерительная система: 24 В пост. тока, клеммная коробка, абсолютный энкодер, многооборотный; PN — протокол или управление: PROFINET.

04Какие исполнения есть в серии EMCA, кроме EMCA-EC-67-M-1TM-PN?

В серии «Электродвигатель EMCA» — 20 позиций. У EMCA-EC-67-M-1TM-PN: датчик положения ротора — абсолютный многооборотный энкодер; коммуникационный профиль — FHPP. Другие варианты (датчик положения ротора: абсолютный однооборотный энкодер) переключаются на этой странице. Все позиции серии с отбором по параметрам — на странице серии.

05Какие принадлежности подходят к EMCA-EC-67-M-1TM-PN?

В блоке «Принадлежности» на этой странице: крепление (3), электрические модули (3), датчики и кабели (12), привод и муфты (12). Например: EAHM-M1-AB, CACR-LE2-6-W60, NEBC-D12G4-ES-0.5-S-D12G4-ET, EMGC-40-P-G12-SEC-67. Подобраны по каталогу Festo для этого размера.

06Есть ли на EMCA-EC-67-M-1TM-PN документация и 3D-модель?

На этой странице: таблица данных Festo в PDF; каталог Festo EMCA; 3D-модель Festo — во вкладке «3D». Скачивание без регистрации.

07Сколько стоит EMCA-EC-67-M-1TM-PN и какой срок поставки?

Цену и срок сообщаем в коммерческом предложении: добавьте EMCA-EC-67-M-1TM-PN в список и отправьте запрос. Срок указываем для авиа- и наземной доставки, обычно отвечаем в течение рабочего дня.

08EMCA-EC-67-M-1TM-PN — это оригинальная продукция Festo?

Да. Поставляем оригинальную продукцию Festo, артикул производителя — 8069728; ввоз официальный, с грузовой таможенной декларацией.

09Чем заменить EMCA-EC-67-M-1TM-PN?

Производитель снимает EMCA-EC-67-M-1TM-PN с производства: по данным Festo позиция доступна до 2026 года. Пришлите артикул и условия работы — подберём действующую замену по характеристикам и присоединительным размерам и пришлём предложение.
