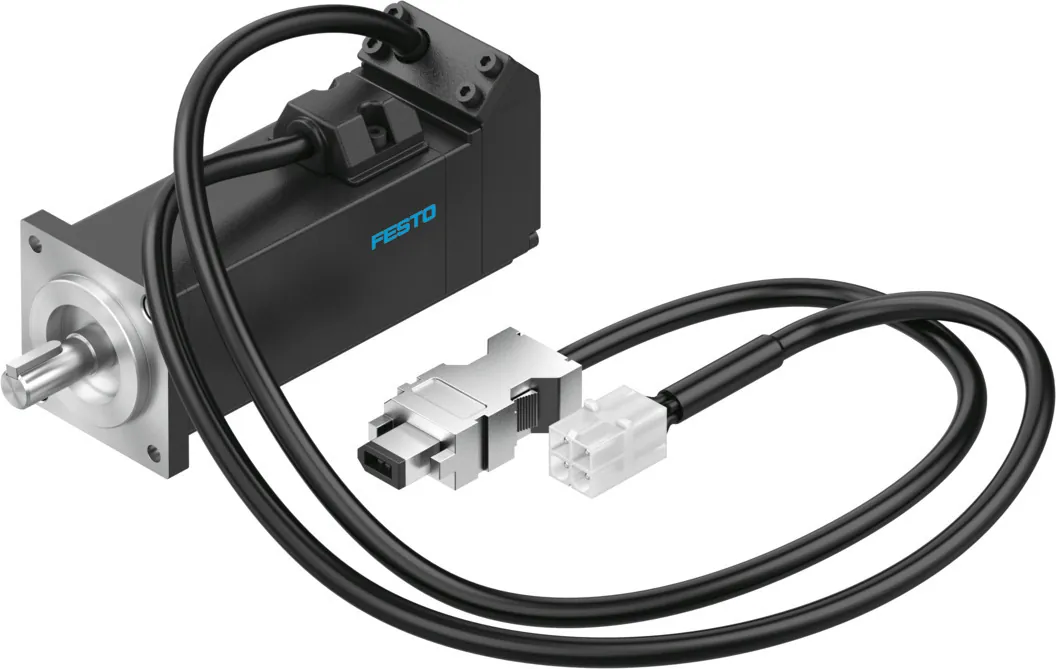

FestoСерводвигатель

EMMB-AS-40-01-K-S30S

GTIN 4052568458928 Оригинал Festo

Серводвигатель Festo EMMB-AS-40-01-K-S30S: 5; 0,352 Н·м; 0,268 Nm/A; 1,43 А.

Число пар полюсов
5
Момент удержания
0,352 Н·м
Постоянная мотора
0,268 Nm/A
Ток холостого хода
1,43 А
Макс. высота установки над уровнем моря
4000 м
Масса
570 г

Цена и срок — в коммерческом предложении: считаем авиа- и наземную доставку.

Обозначение

Что означает EMMB-AS-40-01-K-S30S

  1. EMMBСерия

    Серводвигатель

  2. ASТип двигателя

    Синхронный переменного тока

  3. 40Размер фланца двигателя

    40 мм

  4. 01Класс мощности

    100 Вт

  5. KВыходной вал

    Вал со шпонкой по DIN 6885

  6. S30SЭлектрическое подключение и длина кабеля, см и измерительная система

    Прямой разъём; 30 см; абсолютный энкодер, однооборотный

Характеристики

Технические данные EMMB-AS-40-01-K-S30S

Основные

Примечание по окружающей температуре
До 60 °C со снижением характеристик на 1,5 % на градус
Макс. высота установки над уровнем моря
4000 м
Примечание по высоте установки
Выше 1000 м — со снижением характеристик на 1,0 % на каждые 100 м
Относительная влажность воздуха
0 — 90 %
Соответствует стандарту
IEC 60034
Класс температурной стойкости по стандарту EN 60034-1
F
Макс. температура обмотки
155 °C
Класс расчета параметров по стандарту EN 60034-1
S1
Мониторинг температуры
Цифровая передача температуры двигателя в формате Nikon A
Исполнение двигателя по EN 60034-7
IM B5; IM V1; IM V3
Положение при сборке
Любое
Класс защиты
IP65
Примечание по классу защиты
IP40 — вал двигателя без манжетного уплотнения; IP54 — вал двигателя с манжетным уплотнением; IP65 — корпус двигателя без разъёмов
Радиальное, торцевое биение и соосность по DIN SPEC 42955
N
Класс балансировки
G 2,5
Ресурс подшипников при номинальных условиях
20000 h
Конструкция вала - сегментпая шпонка
DIN 6885; A 3 x 3 x 12
Электрическое подключение 1, тип подключения
Разъем
Электрическое подключение 1, технология подключения
Присоединение RE
Электрическое подключение 1, количество контактов/проводов
6
Степень загрязнения
2
Стойкость к вибрации
Тест траспортного применения на уровне жесткости 2 в соответствии с FN 942017-4 и EN 60068-2-6
Сопротивление ударной нагрузке
Шоковый тест с уровнем опасности 2 в соответствии с FN 942017-5; и EN 60068-2-27
Авторизация
C UL us — Recognized (OL)
Обозначение CE (см. заявление о соответствии)
В соответствии с директивой EU по электромагнитной совместимости EMC; в соответствии с директивой EU по оборудованию низкого напряжения в соответствии с директивой EU RoHS
Маркировка UKCA (см. декларацию о соответствии)
По британским нормам для электрооборудования; По британским нормам ЭМС; По британским нормам RoHS
Сертификационный департамент
UL E342973
Номинальное рабочее напряжение DC
300 В
Номинальное напряжение DC
300 В
Тип переключателя обмотки
Звезда внутри
Число пар полюсов
5
Момент удержания
0,352 Н·м
Номинальный момент
0,32 Н·м
Пиковый момент
0,96 Н·м
Номинальная скорость вращения
3000 1/min
Макс. скорость
6000 1/min
Макс. механическая частота вращения
10000 1/min
Номинальная мощность мотора
100 Вт
Ток холостого хода
1,43 А
Номинальный ток мотора
1,3 А
Пиковый ток
3,9 А
Постоянная мотора
0,268 Nm/A
Константа напряжения, фаза-фаза
16,2 мВ·мин
Сопротивление обмотки фаза-фаза
7,9 Ом
Индуктивность обмотки фаза-фаза
10,5 mH
Электрическая постоянная времени
1,33 мс
Общий момент инерции массы при подъеме
0,059 кг·см²
Допустимая осевая нагрузка на вал
60 Н
Допустимая радиальная нагрузка на вал
120 Н
Датчик положения ротора
Абсолютный однооборотный энкодер
Датчик положения ротора, обозначение производителя
SAR-ML50AJC00
Датчик положения ротора, число различаемых оборотов
1
Интерфейс поворотного энкодера
Nikon A формат
Принцип измерения поворотного энкодера
Оптический
Датчик положения ротора, напряжение питания
5 В
Датчик положения ротора, диапазон напряжения питания
4,75 … 5,25 В
Датчик положения ротора, значений на оборот
1.048.576
Триггер энкодера положения ротора
20 Bit
Датчик положения ротора, точность измерения угла
−120 … 120 arcsec

Условия работы

Температура окружающей среды
−15 … 40 °C
Температура хранения
−20 … 55 °C
Классификация сопротивления коррозии CRC
0 — Нет стойкости к коррозии
Соответствие PWIS (вещества, мешающие окраске)
VDMA24364 zone III

Масса

Вес продукта
570 г

Материалы

Замечания по материалу
Соответствует директиве по ограничению использования опасных веществ (RoHS)

Принадлежности

Что подходит к EMMB-AS-40-01-K-S30S

По разделу «Принадлежности» каталога Festo — для размера 40.

Датчики и кабели2

Документы

Документация

PDFТаблица данных EMMB-AS-40-01-K-S30SPDF · Festo · на русскомPDFКаталог Festo EMMB-ASPDF · на английском · Festo, 2026EMMBВсе исполнения серии16 позиций, подбор по параметрам

FAQ

Частые вопросы

EMMB-AS-40-01-K-S30S: цены, сроки, документы.

Не нашли ответ?

Задайте вопрос инженеру — ответим в течение рабочего дня.

Задать вопрос +7 (812) 907-45-64
01Какие характеристики у EMMB-AS-40-01-K-S30S?

Серводвигатель Festo EMMB-AS-40-01-K-S30S, артикул 8097165: число пар полюсов — 5; момент удержания — 0,352 Н·м; постоянная мотора — 0,268 Nm/A; ток холостого хода — 1,43 А; макс. высота установки над уровнем моря — 4000 м; масса — 570 г. Все характеристики — в таблице на этой странице, они взяты из таблицы данных Festo.

02Что такое серводвигатель?

Двигатель с датчиком положения ротора. Он работает в паре с контроллером, который управляет положением, скоростью и моментом.

03В каких условиях можно использовать EMMB-AS-40-01-K-S30S?

По таблице данных Festo: температура окружающей среды — −15 … 40 °C; класс защиты — IP65.

04Как расшифровать обозначение EMMB-AS-40-01-K-S30S?

EMMB — серводвигатель; AS — тип двигателя: синхронный переменного тока; 40 — размер фланца двигателя: 40 мм; 01 — класс мощности: 100 Вт; K — выходной вал: вал со шпонкой по DIN 6885; S30S — электрическое подключение и длина кабеля, см и измерительная система: прямой разъём, 30 см, абсолютный энкодер, однооборотный.

05Какие исполнения есть в серии EMMB, кроме EMMB-AS-40-01-K-S30S?

В серии «Серводвигатель EMMB» — 16 позиций. Все позиции серии с отбором по параметрам — на странице серии.

06Какие принадлежности подходят к EMMB-AS-40-01-K-S30S?

В блоке «Принадлежности» на этой странице: датчики и кабели (2). Например: NEBM-H7G2-E-2.5-Q14N-LE2. Подобраны по каталогу Festo для этого размера.

07Есть ли на EMMB-AS-40-01-K-S30S документация и 3D-модель?

На этой странице: таблица данных Festo в PDF; каталог Festo EMMB-AS; 3D-модель Festo — во вкладке «3D». Скачивание без регистрации.

08Сколько стоит EMMB-AS-40-01-K-S30S и какой срок поставки?

Цену и срок сообщаем в коммерческом предложении: добавьте EMMB-AS-40-01-K-S30S в список и отправьте запрос. Срок указываем для авиа- и наземной доставки, обычно отвечаем в течение рабочего дня.

09EMMB-AS-40-01-K-S30S — это оригинальная продукция Festo?

Да. Поставляем оригинальную продукцию Festo, артикул производителя — 8097165; ввоз официальный, с грузовой таможенной декларацией.
