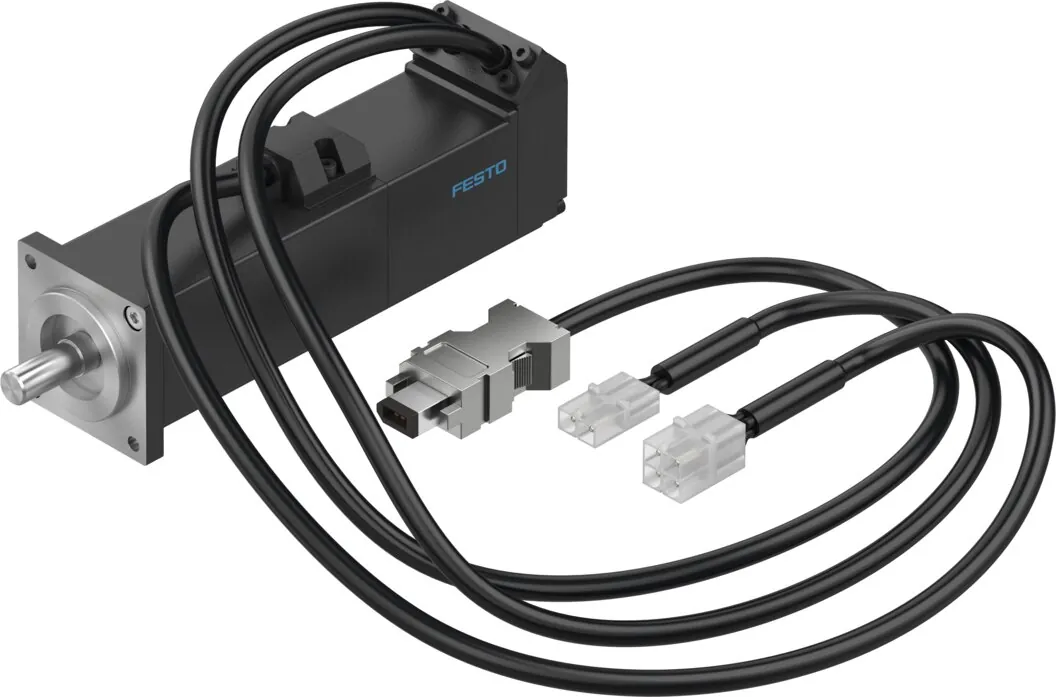

FestoСерводвигатель

EMMB-AS-40-01-S30SB

GTIN 4052568458911 Оригинал Festo

Серводвигатель Festo EMMB-AS-40-01-S30SB: 5; 0,352 Н·м; 0,268 Nm/A; 1,43 А.

Число пар полюсов
5
Момент удержания
0,352 Н·м
Постоянная мотора
0,268 Nm/A
Ток холостого хода
1,43 А
Макс. высота установки над уровнем моря
4000 м
Масса
770 г

Цена и срок — в коммерческом предложении: считаем авиа- и наземную доставку.

Обозначение

Что означает EMMB-AS-40-01-S30SB

  1. EMMBСерия

    Серводвигатель

  2. ASТип двигателя

    Синхронный переменного тока

  3. 40Размер фланца двигателя

    40 мм

  4. 01Класс мощности

    100 Вт

  5. S30SBЭлектрическое подключение и длина кабеля, см и измерительная система и тормоз

    Прямой разъём; 30 см; абсолютный энкодер, однооборотный; с тормозом

Характеристики

Технические данные EMMB-AS-40-01-S30SB

Основные

Примечание по окружающей температуре
До 60 °C со снижением характеристик на 1,5 % на градус
Макс. высота установки над уровнем моря
4000 м
Примечание по высоте установки
Выше 1000 м — со снижением характеристик на 1,0 % на каждые 100 м
Относительная влажность воздуха
0 — 90 %
Соответствует стандарту
IEC 60034
Класс температурной стойкости по стандарту EN 60034-1
F
Макс. температура обмотки
155 °C
Класс расчета параметров по стандарту EN 60034-1
S1
Мониторинг температуры
Цифровая передача температуры двигателя в формате Nikon A
Исполнение двигателя по EN 60034-7
IM B5; IM V1; IM V3
Положение при сборке
Любое
Класс защиты
IP65
Примечание по классу защиты
IP40 — вал двигателя без манжетного уплотнения; IP54 — вал двигателя с манжетным уплотнением; IP65 — корпус двигателя без разъёмов
Радиальное, торцевое биение и соосность по DIN SPEC 42955
N
Класс балансировки
G 2,5
Ресурс подшипников при номинальных условиях
20000 h
Электрическое подключение 1, тип подключения
Разъем
Электрическое подключение 1, технология подключения
Присоединение RE
Электрическое подключение 1, количество контактов/проводов
6
Степень загрязнения
2
Стойкость к вибрации
Тест траспортного применения на уровне жесткости 2 в соответствии с FN 942017-4 и EN 60068-2-6
Сопротивление ударной нагрузке
Шоковый тест с уровнем опасности 2 в соответствии с FN 942017-5; и EN 60068-2-27
Авторизация
C UL us — Recognized (OL)
Обозначение CE (см. заявление о соответствии)
В соответствии с директивой EU по электромагнитной совместимости EMC; в соответствии с директивой EU по оборудованию низкого напряжения в соответствии с директивой EU RoHS
Маркировка UKCA (см. декларацию о соответствии)
По британским нормам для электрооборудования; По британским нормам ЭМС; По британским нормам RoHS
Сертификационный департамент
UL E342973
Номинальное рабочее напряжение DC
300 В
Номинальное напряжение DC
300 В
Тип переключателя обмотки
Звезда внутри
Число пар полюсов
5
Момент удержания
0,352 Н·м
Номинальный момент
0,32 Н·м
Пиковый момент
0,96 Н·м
Номинальная скорость вращения
3000 1/min
Макс. скорость
6000 1/min
Макс. механическая частота вращения
10000 1/min
Номинальная мощность мотора
100 Вт
Ток холостого хода
1,43 А
Номинальный ток мотора
1,3 А
Пиковый ток
3,9 А
Постоянная мотора
0,268 Nm/A
Константа напряжения, фаза-фаза
16,2 мВ·мин
Сопротивление обмотки фаза-фаза
7,9 Ом
Индуктивность обмотки фаза-фаза
10,5 mH
Электрическая постоянная времени
1,33 мс
Общий момент инерции массы при подъеме
0,063 кг·см²
Допустимая осевая нагрузка на вал
60 Н
Допустимая радиальная нагрузка на вал
120 Н
Датчик положения ротора
Абсолютный однооборотный энкодер
Датчик положения ротора, обозначение производителя
SAR-ML50AJC00
Датчик положения ротора, число различаемых оборотов
1
Интерфейс поворотного энкодера
Nikon A формат
Принцип измерения поворотного энкодера
Оптический
Датчик положения ротора, напряжение питания
5 В
Датчик положения ротора, диапазон напряжения питания
4,75 … 5,25 В
Датчик положения ротора, значений на оборот
1.048.576
Триггер энкодера положения ротора
20 Bit
Датчик положения ротора, точность измерения угла
−120 … 120 arcsec
Тормозной удерживающий момент
0,32 Н·м
Рабочее напряжение DC для тормоза
24 В
Потребляемая мощность, тормоз
5,9 Вт

Условия работы

Температура окружающей среды
−15 … 40 °C
Температура хранения
−20 … 55 °C
Классификация сопротивления коррозии CRC
0 — Нет стойкости к коррозии
Соответствие PWIS (вещества, мешающие окраске)
VDMA24364 zone III

Масса

Вес продукта
770 г

Материалы

Замечания по материалу
Соответствует директиве по ограничению использования опасных веществ (RoHS)

Принадлежности

Что подходит к EMMB-AS-40-01-S30SB

По разделу «Принадлежности» каталога Festo — для размера 40.

Датчики и кабели2

Документы

Документация

PDFТаблица данных EMMB-AS-40-01-S30SBPDF · Festo · на русскомPDFКаталог Festo EMMB-ASPDF · на английском · Festo, 2026EMMBВсе исполнения серии16 позиций, подбор по параметрам

FAQ

Частые вопросы

EMMB-AS-40-01-S30SB: цены, сроки, документы.

Не нашли ответ?

Задайте вопрос инженеру — ответим в течение рабочего дня.

Задать вопрос +7 (812) 907-45-64
01Какие характеристики у EMMB-AS-40-01-S30SB?

Серводвигатель Festo EMMB-AS-40-01-S30SB, артикул 8097164: число пар полюсов — 5; момент удержания — 0,352 Н·м; постоянная мотора — 0,268 Nm/A; ток холостого хода — 1,43 А; макс. высота установки над уровнем моря — 4000 м; масса — 770 г. Все характеристики — в таблице на этой странице, они взяты из таблицы данных Festo.

02Что такое серводвигатель?

Двигатель с датчиком положения ротора. Он работает в паре с контроллером, который управляет положением, скоростью и моментом.

03В каких условиях можно использовать EMMB-AS-40-01-S30SB?

По таблице данных Festo: температура окружающей среды — −15 … 40 °C; класс защиты — IP65.

04Как расшифровать обозначение EMMB-AS-40-01-S30SB?

EMMB — серводвигатель; AS — тип двигателя: синхронный переменного тока; 40 — размер фланца двигателя: 40 мм; 01 — класс мощности: 100 Вт; S30SB — электрическое подключение и длина кабеля, см и измерительная система и тормоз: прямой разъём, 30 см, абсолютный энкодер, однооборотный, с тормозом.

05Какие исполнения есть в серии EMMB, кроме EMMB-AS-40-01-S30SB?

В серии «Серводвигатель EMMB» — 16 позиций. Все позиции серии с отбором по параметрам — на странице серии.

06Какие принадлежности подходят к EMMB-AS-40-01-S30SB?

В блоке «Принадлежности» на этой странице: датчики и кабели (2). Например: NEBM-H7G2-E-2.5-Q14N-LE2. Подобраны по каталогу Festo для этого размера.

07Есть ли на EMMB-AS-40-01-S30SB документация и 3D-модель?

На этой странице: таблица данных Festo в PDF; каталог Festo EMMB-AS; 3D-модель Festo — во вкладке «3D». Скачивание без регистрации.

08Сколько стоит EMMB-AS-40-01-S30SB и какой срок поставки?

Цену и срок сообщаем в коммерческом предложении: добавьте EMMB-AS-40-01-S30SB в список и отправьте запрос. Срок указываем для авиа- и наземной доставки, обычно отвечаем в течение рабочего дня.

09EMMB-AS-40-01-S30SB — это оригинальная продукция Festo?

Да. Поставляем оригинальную продукцию Festo, артикул производителя — 8097164; ввоз официальный, с грузовой таможенной декларацией.
