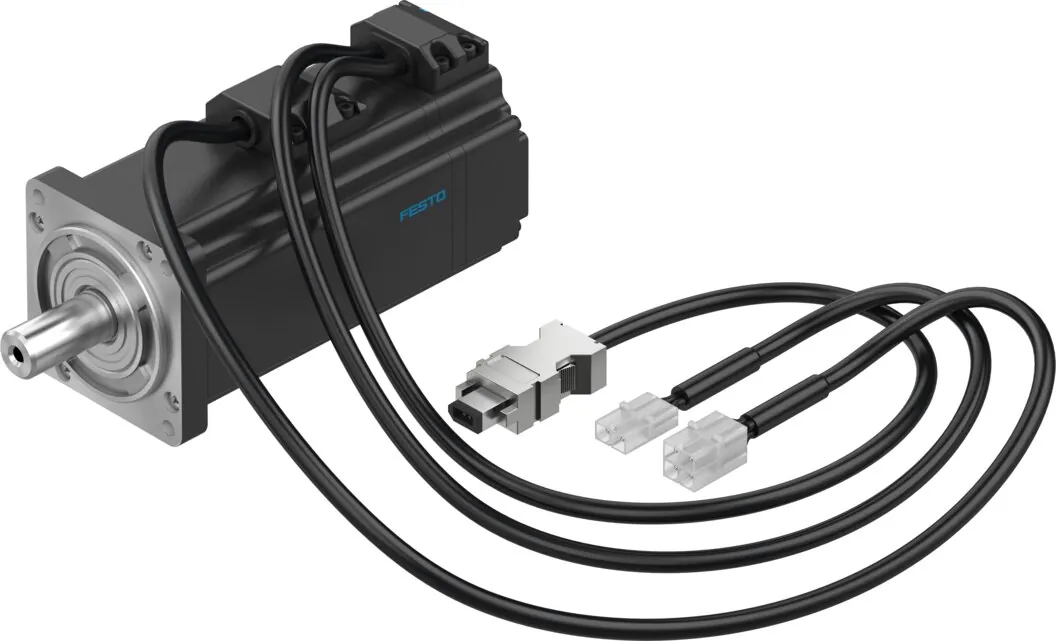

FestoСерводвигатель
EMMB-AS-60-02-S30SB
GTIN 4052568458997 Оригинал Festo
Серводвигатель Festo EMMB-AS-60-02-S30SB: 3; 0,7 Н·м; 0,48 Nm/A; 1,5 А.
- Число пар полюсов
- 3
- Момент удержания
- 0,7 Н·м
- Постоянная мотора
- 0,48 Nm/A
- Ток холостого хода
- 1,5 А
- Макс. высота установки над уровнем моря
- 4000 м
- Масса
- 1,40 кг
Цена и срок — в коммерческом предложении: считаем авиа- и наземную доставку.
Обозначение
Что означает EMMB-AS-60-02-S30SB
- EMMBСерия
Серводвигатель
- ASТип двигателя
Синхронный переменного тока
- 60Размер фланца двигателя
60 мм
- 02Класс мощности
200 Вт
- S30SBЭлектрическое подключение и длина кабеля, см и измерительная система и тормоз
Прямой разъём; 30 см; абсолютный энкодер, однооборотный; с тормозом
Характеристики
Технические данные EMMB-AS-60-02-S30SB
Основные
- Примечание по окружающей температуре
- До 60 °C со снижением характеристик на 1,5 % на градус
- Макс. высота установки над уровнем моря
- 4000 м
- Примечание по высоте установки
- Выше 1000 м — со снижением характеристик на 1,0 % на каждые 100 м
- Относительная влажность воздуха
- 0 — 90 %
- Соответствует стандарту
- IEC 60034
- Класс температурной стойкости по стандарту EN 60034-1
- F
- Макс. температура обмотки
- 155 °C
- Класс расчета параметров по стандарту EN 60034-1
- S1
- Мониторинг температуры
- Цифровая передача температуры двигателя в формате Nikon A
- Исполнение двигателя по EN 60034-7
- IM B5; IM V1; IM V3
- Положение при сборке
- Любое
- Класс защиты
- IP65
- Примечание по классу защиты
- IP40 — вал двигателя без манжетного уплотнения; IP54 — вал двигателя с манжетным уплотнением; IP65 — корпус двигателя без разъёмов
- Радиальное, торцевое биение и соосность по DIN SPEC 42955
- N
- Класс балансировки
- G 2,5
- Ресурс подшипников при номинальных условиях
- 20000 h
- Электрическое подключение 1, тип подключения
- Разъем
- Электрическое подключение 1, технология подключения
- Присоединение RE
- Электрическое подключение 1, количество контактов/проводов
- 6
- Степень загрязнения
- 2
- Стойкость к вибрации
- Тест траспортного применения на уровне жесткости 2 в соответствии с FN 942017-4 и EN 60068-2-6
- Сопротивление ударной нагрузке
- Шоковый тест с уровнем опасности 2 в соответствии с FN 942017-5; и EN 60068-2-27
- Авторизация
- C UL us — Recognized (OL)
- Обозначение CE (см. заявление о соответствии)
- В соответствии с директивой EU по электромагнитной совместимости EMC; в соответствии с директивой EU по оборудованию низкого напряжения в соответствии с директивой EU RoHS
- Маркировка UKCA (см. декларацию о соответствии)
- По британским нормам для электрооборудования; По британским нормам ЭМС; По британским нормам RoHS
- Сертификационный департамент
- UL E342973
- Номинальное рабочее напряжение DC
- 300 В
- Номинальное напряжение DC
- 300 В
- Тип переключателя обмотки
- Звезда внутри
- Число пар полюсов
- 3
- Момент удержания
- 0,7 Н·м
- Номинальный момент
- 0,64 Н·м
- Пиковый момент
- 1,92 Н·м
- Номинальная скорость вращения
- 3000 1/min
- Макс. скорость
- 6000 1/min
- Макс. механическая частота вращения
- 10000 1/min
- Номинальная мощность мотора
- 200 Вт
- Ток холостого хода
- 1,5 А
- Номинальный ток мотора
- 1,4 А
- Пиковый ток
- 4,2 А
- Постоянная мотора
- 0,48 Nm/A
- Константа напряжения, фаза-фаза
- 29 мВ·мин
- Сопротивление обмотки фаза-фаза
- 11,2 Ом
- Индуктивность обмотки фаза-фаза
- 20,9 mH
- Электрическая постоянная времени
- 1,87 мс
- Общий момент инерции массы при подъеме
- 0,234 кг·см²
- Допустимая осевая нагрузка на вал
- 90 Н
- Допустимая радиальная нагрузка на вал
- 180 Н
- Датчик положения ротора
- Абсолютный однооборотный энкодер
- Датчик положения ротора, обозначение производителя
- SAR-ML50AJC00
- Датчик положения ротора, число различаемых оборотов
- 1
- Интерфейс поворотного энкодера
- Nikon A формат
- Принцип измерения поворотного энкодера
- Оптический
- Датчик положения ротора, напряжение питания
- 5 В
- Датчик положения ротора, диапазон напряжения питания
- 4,75 … 5,25 В
- Датчик положения ротора, значений на оборот
- 1.048.576
- Триггер энкодера положения ротора
- 20 Bit
- Датчик положения ротора, точность измерения угла
- −120 … 120 arcsec
- Тормозной удерживающий момент
- 1,3 Н·м
- Рабочее напряжение DC для тормоза
- 24 В
- Потребляемая мощность, тормоз
- 7,2 Вт
Условия работы
- Температура окружающей среды
- −15 … 40 °C
- Температура хранения
- −20 … 55 °C
- Классификация сопротивления коррозии CRC
- 0 — Нет стойкости к коррозии
- Соответствие PWIS (вещества, мешающие окраске)
- VDMA24364 zone III
Масса
- Вес продукта
- 1400 г
Материалы
- Замечания по материалу
- Соответствует директиве по ограничению использования опасных веществ (RoHS)
Принадлежности
Что подходит к EMMB-AS-60-02-S30SB
По разделу «Принадлежности» каталога Festo — для размера 60.
Датчики и кабели2
- NEBM-H7G2-E-2.5-Q14N-LE2Соединительный кабель Арт. 5219205
- NEBM-H7G2-E-7.5-Q14N-LE2Соединительный кабель Арт. 5219207
FAQ
Частые вопросы
EMMB-AS-60-02-S30SB: цены, сроки, документы.
Не нашли ответ?
Задайте вопрос инженеру — ответим в течение рабочего дня.
01Какие характеристики у EMMB-AS-60-02-S30SB?
Серводвигатель Festo EMMB-AS-60-02-S30SB, артикул 8097172: число пар полюсов — 3; момент удержания — 0,7 Н·м; постоянная мотора — 0,48 Nm/A; ток холостого хода — 1,5 А; макс. высота установки над уровнем моря — 4000 м; масса — 1,40 кг. Все характеристики — в таблице на этой странице, они взяты из таблицы данных Festo.
02Что такое серводвигатель?
Двигатель с датчиком положения ротора. Он работает в паре с контроллером, который управляет положением, скоростью и моментом.
03В каких условиях можно использовать EMMB-AS-60-02-S30SB?
По таблице данных Festo: температура окружающей среды — −15 … 40 °C; класс защиты — IP65.
04Как расшифровать обозначение EMMB-AS-60-02-S30SB?
EMMB — серводвигатель; AS — тип двигателя: синхронный переменного тока; 60 — размер фланца двигателя: 60 мм; 02 — класс мощности: 200 Вт; S30SB — электрическое подключение и длина кабеля, см и измерительная система и тормоз: прямой разъём, 30 см, абсолютный энкодер, однооборотный, с тормозом.
05Какие исполнения есть в серии EMMB, кроме EMMB-AS-60-02-S30SB?
В серии «Серводвигатель EMMB» — 16 позиций. Все позиции серии с отбором по параметрам — на странице серии.
06Какие принадлежности подходят к EMMB-AS-60-02-S30SB?
В блоке «Принадлежности» на этой странице: датчики и кабели (2). Например: NEBM-H7G2-E-2.5-Q14N-LE2. Подобраны по каталогу Festo для этого размера.
07Есть ли на EMMB-AS-60-02-S30SB документация и 3D-модель?
На этой странице: таблица данных Festo в PDF; каталог Festo EMMB-AS; 3D-модель Festo — во вкладке «3D». Скачивание без регистрации.
08Сколько стоит EMMB-AS-60-02-S30SB и какой срок поставки?
Цену и срок сообщаем в коммерческом предложении: добавьте EMMB-AS-60-02-S30SB в список и отправьте запрос. Срок указываем для авиа- и наземной доставки, обычно отвечаем в течение рабочего дня.
09EMMB-AS-60-02-S30SB — это оригинальная продукция Festo?
Да. Поставляем оригинальную продукцию Festo, артикул производителя — 8097172; ввоз официальный, с грузовой таможенной декларацией.
