FestoСерводвигатель

EMME-AS-80-M-LS-ASB

GTIN 4052568251246 Оригинал Festo

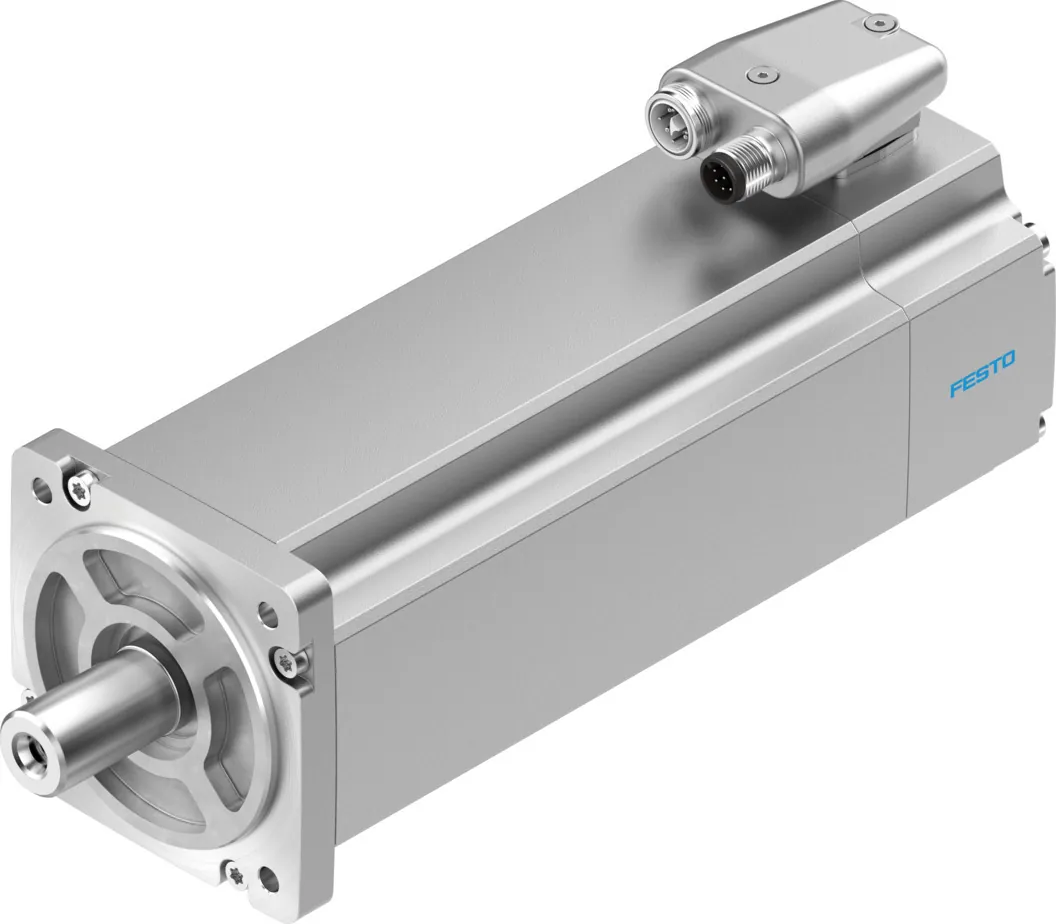

Серводвигатель Festo EMME-AS-80-M-LS-ASB: без редуктора, с тормозом.

Напряжение DC
360 В
Датчик положения ротора, синусоидальные / косинусоидальные периоды на оборот
16
Датчик положения ротора, типичное разрешение
12 Bit
Принцип измерения поворотного энкодера
Емкостной
Относительная влажность воздуха
0 — 90 %
Масса
4,35 кг

Цена и срок — в коммерческом предложении: считаем авиа- и наземную доставку.

Напряжение DC

Обозначение

Что означает EMME-AS-80-M-LS-ASB

  1. EMMEСерия

    Серводвигатель

  2. ASТип двигателя

    Синхронный переменного тока

  3. 80Размер фланца двигателя

    80

  4. MДлина

    Средняя

  5. LSОбмотка

    Низковольтная, стандартная

  6. ASBЭлектрическое подключение и измерительная система и тормоз

    Угловой разъём; абсолютный энкодер, однооборотный; с тормозом

Характеристики

Технические данные EMME-AS-80-M-LS-ASB

Основные

Относительная влажность воздуха
0 — 90 %
Соответствует стандарту
IEC 60034
Класс защиты изоляции
F
Класс расчета параметров по стандарту EN 60034-1
S1
Класс защиты
IP21
Система электрического соединения
Разъем
Авторизация
Знак RCM; c UL us — Recognized (OL)
Обозначение CE (см. заявление о соответствии)
В соответствии с директивой EU по электромагнитной совместимости EMC; в соответствии с директивой EU по оборудованию низкого напряжения в соответствии с директивой EU RoHS
Маркировка UKCA (см. декларацию о соответствии)
По британским нормам для электрооборудования; По британским нормам ЭМС; По британским нормам RoHS
Номинальное рабочее напряжение DC
360 В
Номинальное напряжение DC
360 В
Тип переключателя обмотки
Звезда внутри
Число пар полюсов
3
Момент удержания
3,5 Н·м
Номинальный момент
3,2 Н·м
Пиковый момент
14 Н·м
Номинальная скорость вращения
3000 1/min
Макс. скорость
4627 1/min
Номинальная мощность мотора
1000 Вт
Ток холостого хода
3,9 А
Номинальный ток мотора
3,7 А
Пиковый ток
15,6 А
Постоянная мотора
0,865 Nm/A
Константа напряжения, фаза-фаза
55 мВ·мин
Сопротивление обмотки фаза-фаза
2,8 Ом
Индуктивность обмотки фаза-фаза
7,43 mH
Общий момент инерции массы при подъеме
2,2 кг·см²
Допустимая осевая нагрузка на вал
72 Н
Допустимая радиальная нагрузка на вал
360 Н
Датчик положения ротора
Абсолютный однооборотный энкодер
Интерфейс поворотного энкодера
HIPERFACE®
Принцип измерения поворотного энкодера
Емкостной
Датчик положения ротора, синусоидальные / косинусоидальные периоды на оборот
16
Датчик положения ротора, типичное разрешение
12 Bit
Датчик положения ротора, типичная угловая точность
20 arcmin
Тормозной удерживающий момент
4,5 Н·м
Рабочее напряжение DC для тормоза
24 В
Потребляемая мощность, тормоз
12 Вт
Момент инерции тормоза
0,222 кг·см²
Циклы переключения, удерживающий тормоз
5 миллионов холостых ходов (без работы трения!)
MTTF, субэлемент
797 лет, удерживающий тормоз
MTTFd, субэлемент
340 лет, поворотный энкодер
Энергоэффективность
ENEFF (CN) / Class 2

Условия работы

Температура окружающей среды
−10 … 40 °C
Температура хранения
−20 … 70 °C
Классификация сопротивления коррозии CRC
0 — Нет стойкости к коррозии
Соответствие PWIS (вещества, мешающие окраске)
VDMA24364 zone III

Масса

Вес продукта
4350 г

Материалы

Замечания по материалу
Соответствует директиве по ограничению использования опасных веществ (RoHS)

Принадлежности

Что подходит к EMME-AS-80-M-LS-ASB

По разделу «Принадлежности» каталога Festo — для размера 80.

Привод и муфты8
Электрические модули1
Датчики и кабели15

Документы

Документация

PDFТаблица данных EMME-AS-80-M-LS-ASBPDF · Festo · на русскомPDFКаталог Festo EMME ASPDF · на английском · Festo, 2024EMMEВсе исполнения серии45 позиций, подбор по параметрам

FAQ

Частые вопросы

EMME-AS-80-M-LS-ASB: цены, сроки, документы.

Не нашли ответ?

Задайте вопрос инженеру — ответим в течение рабочего дня.

Задать вопрос +7 (812) 907-45-64
01Какие характеристики у EMME-AS-80-M-LS-ASB?

Серводвигатель Festo EMME-AS-80-M-LS-ASB, артикул 2093170: напряжение DC — 360 В; датчик положения ротора, синусоидальные / косинусоидальные периоды на оборот — 16; датчик положения ротора, типичное разрешение — 12 Bit; принцип измерения поворотного энкодера — емкостной; относительная влажность воздуха — 0 — 90 %; масса — 4,35 кг. Все характеристики — в таблице на этой странице, они взяты из таблицы данных Festo.

02Что такое серводвигатель?

Двигатель с датчиком положения ротора. Он работает в паре с контроллером, который управляет положением, скоростью и моментом.

03В каких условиях можно использовать EMME-AS-80-M-LS-ASB?

По таблице данных Festo: температура окружающей среды — −10 … 40 °C; класс защиты — IP21.

04Как расшифровать обозначение EMME-AS-80-M-LS-ASB?

EMME — серводвигатель; AS — тип двигателя: синхронный переменного тока; 80 — размер фланца двигателя: 80; M — длина: средняя; LS — обмотка: низковольтная, стандартная; ASB — электрическое подключение и измерительная система и тормоз: угловой разъём, абсолютный энкодер, однооборотный, с тормозом.

05Какие исполнения есть в серии EMME, кроме EMME-AS-80-M-LS-ASB?

В серии «Серводвигатель EMME» — 45 позиций. У EMME-AS-80-M-LS-ASB: напряжение DC — 360 В. Другие варианты (напряжение DC: 565 В) переключаются на этой странице. Все позиции серии с отбором по параметрам — на странице серии.

06Какие принадлежности подходят к EMME-AS-80-M-LS-ASB?

В блоке «Принадлежности» на этой странице: привод и муфты (8), электрические модули (1), датчики и кабели (15). Например: EMGA-80-A-G3-100A, CAMF-C5-FC, NEBM-M12G8-E-10-N-R3G8. Подобраны по каталогу Festo для этого размера.

07Есть ли на EMME-AS-80-M-LS-ASB документация и 3D-модель?

На этой странице: таблица данных Festo в PDF; каталог Festo EMME AS; 3D-модель Festo — во вкладке «3D». Скачивание без регистрации.

08Сколько стоит EMME-AS-80-M-LS-ASB и какой срок поставки?

Цену и срок сообщаем в коммерческом предложении: добавьте EMME-AS-80-M-LS-ASB в список и отправьте запрос. Срок указываем для авиа- и наземной доставки, обычно отвечаем в течение рабочего дня.

09EMME-AS-80-M-LS-ASB — это оригинальная продукция Festo?

Да. Поставляем оригинальную продукцию Festo, артикул производителя — 2093170; ввоз официальный, с грузовой таможенной декларацией.
