FestoСерводвигатель

EMME-AS-80-S-LS-AM

GTIN 4052568251154 Оригинал Festo

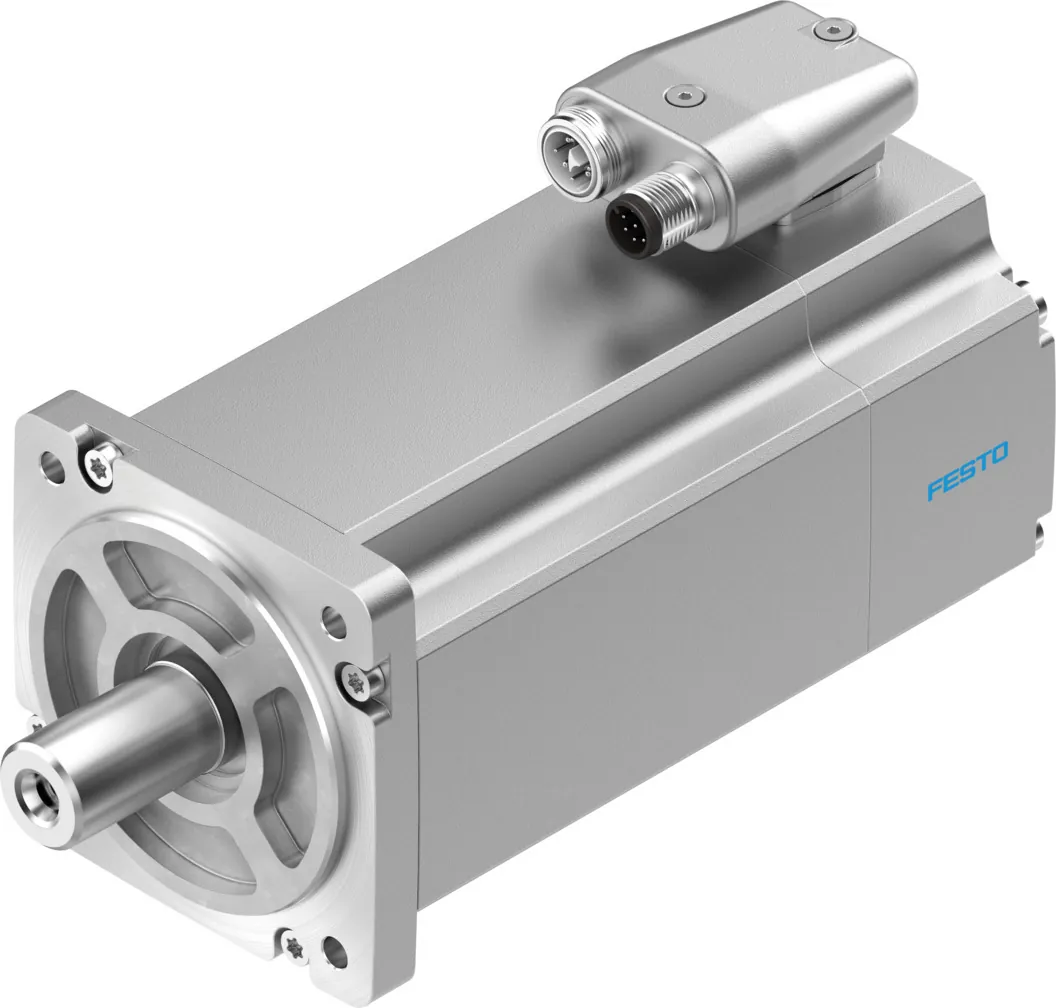

Серводвигатель Festo EMME-AS-80-S-LS-AM: без редуктора, без тормоза.

Напряжение DC
360 В
Датчик положения ротора, синусоидальные / косинусоидальные периоды на оборот
16
Датчик положения ротора, типичное разрешение
12 Bit
Принцип измерения поворотного энкодера
Емкостной
Относительная влажность воздуха
0 — 90 %
Масса
3,05 кг

Цена и срок — в коммерческом предложении: считаем авиа- и наземную доставку.

Напряжение DC

Обозначение

Что означает EMME-AS-80-S-LS-AM

  1. EMMEСерия

    Серводвигатель

  2. ASТип двигателя

    Синхронный переменного тока

  3. 80Размер фланца двигателя

    80

  4. SДлина

    Короткое

  5. LSОбмотка

    Низковольтная, стандартная

  6. AMЭлектрическое подключение и измерительная система

    Угловой разъём; абсолютный энкодер, многооборотный

Характеристики

Технические данные EMME-AS-80-S-LS-AM

Основные

Относительная влажность воздуха
0 — 90 %
Соответствует стандарту
IEC 60034
Класс защиты изоляции
F
Класс расчета параметров по стандарту EN 60034-1
S1
Класс защиты
IP21
Система электрического соединения
Разъем
Авторизация
Знак RCM; c UL us — Recognized (OL)
Обозначение CE (см. заявление о соответствии)
В соответствии с директивой EU по электромагнитной совместимости EMC; в соответствии с директивой EU по оборудованию низкого напряжения в соответствии с директивой EU RoHS
Маркировка UKCA (см. декларацию о соответствии)
По британским нормам для электрооборудования; По британским нормам ЭМС; По британским нормам RoHS
Номинальное рабочее напряжение DC
360 В
Номинальное напряжение DC
360 В
Тип переключателя обмотки
Звезда внутри
Число пар полюсов
3
Момент удержания
2,8 Н·м
Номинальный момент
2,4 Н·м
Пиковый момент
11,2 Н·м
Номинальная скорость вращения
3000 1/min
Макс. скорость
4690 1/min
Номинальная мощность мотора
750 Вт
Ток холостого хода
3,1 А
Номинальный ток мотора
2,6 А
Пиковый ток
12,4 А
Постоянная мотора
0,923 Nm/A
Константа напряжения, фаза-фаза
54,3 мВ·мин
Сопротивление обмотки фаза-фаза
4,6 Ом
Индуктивность обмотки фаза-фаза
9,46 mH
Общий момент инерции массы при подъеме
1,4 кг·см²
Допустимая осевая нагрузка на вал
70 Н
Допустимая радиальная нагрузка на вал
350 Н
Датчик положения ротора
Абсолютный многооборотный энкодер
Интерфейс поворотного энкодера
HIPERFACE®
Принцип измерения поворотного энкодера
Емкостной
Датчик положения ротора, синусоидальные / косинусоидальные периоды на оборот
16
Датчик положения ротора, типичное разрешение
12 Bit
Датчик положения ротора, типичная угловая точность
20 arcmin
MTTFd, субэлемент
271 лет, поворотный энкодер
Энергоэффективность
ENEFF (CN) / Class 2

Условия работы

Температура окружающей среды
−10 … 40 °C
Температура хранения
−20 … 70 °C
Классификация сопротивления коррозии CRC
0 — Нет стойкости к коррозии
Соответствие PWIS (вещества, мешающие окраске)
VDMA24364 zone III

Масса

Вес продукта
3050 г

Материалы

Замечания по материалу
Соответствует директиве по ограничению использования опасных веществ (RoHS)

Принадлежности

Что подходит к EMME-AS-80-S-LS-AM

По разделу «Принадлежности» каталога Festo — для размера 80.

Привод и муфты8
Электрические модули1
Датчики и кабели15

Документы

Документация

PDFТаблица данных EMME-AS-80-S-LS-AMPDF · Festo · на русскомPDFКаталог Festo EMME ASPDF · на английском · Festo, 2024EMMEВсе исполнения серии45 позиций, подбор по параметрам

FAQ

Частые вопросы

EMME-AS-80-S-LS-AM: цены, сроки, документы.

Не нашли ответ?

Задайте вопрос инженеру — ответим в течение рабочего дня.

Задать вопрос +7 (812) 907-45-64
01Какие характеристики у EMME-AS-80-S-LS-AM?

Серводвигатель Festo EMME-AS-80-S-LS-AM, артикул 2093105: напряжение DC — 360 В; датчик положения ротора, синусоидальные / косинусоидальные периоды на оборот — 16; датчик положения ротора, типичное разрешение — 12 Bit; принцип измерения поворотного энкодера — емкостной; относительная влажность воздуха — 0 — 90 %; масса — 3,05 кг. Все характеристики — в таблице на этой странице, они взяты из таблицы данных Festo.

02Что такое серводвигатель?

Двигатель с датчиком положения ротора. Он работает в паре с контроллером, который управляет положением, скоростью и моментом.

03В каких условиях можно использовать EMME-AS-80-S-LS-AM?

По таблице данных Festo: температура окружающей среды — −10 … 40 °C; класс защиты — IP21.

04Как расшифровать обозначение EMME-AS-80-S-LS-AM?

EMME — серводвигатель; AS — тип двигателя: синхронный переменного тока; 80 — размер фланца двигателя: 80; S — длина: короткое; LS — обмотка: низковольтная, стандартная; AM — электрическое подключение и измерительная система: угловой разъём, абсолютный энкодер, многооборотный.

05Какие исполнения есть в серии EMME, кроме EMME-AS-80-S-LS-AM?

В серии «Серводвигатель EMME» — 45 позиций. У EMME-AS-80-S-LS-AM: напряжение DC — 360 В. Другие варианты (напряжение DC: 565 В) переключаются на этой странице. Все позиции серии с отбором по параметрам — на странице серии.

06Какие принадлежности подходят к EMME-AS-80-S-LS-AM?

В блоке «Принадлежности» на этой странице: привод и муфты (8), электрические модули (1), датчики и кабели (15). Например: EMGA-80-A-G3-100A, CAMF-C5-FC, NEBM-M12G8-E-10-N-R3G8. Подобраны по каталогу Festo для этого размера.

07Есть ли на EMME-AS-80-S-LS-AM документация и 3D-модель?

На этой странице: таблица данных Festo в PDF; каталог Festo EMME AS; 3D-модель Festo — во вкладке «3D». Скачивание без регистрации.

08Сколько стоит EMME-AS-80-S-LS-AM и какой срок поставки?

Цену и срок сообщаем в коммерческом предложении: добавьте EMME-AS-80-S-LS-AM в список и отправьте запрос. Срок указываем для авиа- и наземной доставки, обычно отвечаем в течение рабочего дня.

09EMME-AS-80-S-LS-AM — это оригинальная продукция Festo?

Да. Поставляем оригинальную продукцию Festo, артикул производителя — 2093105; ввоз официальный, с грузовой таможенной декларацией.
