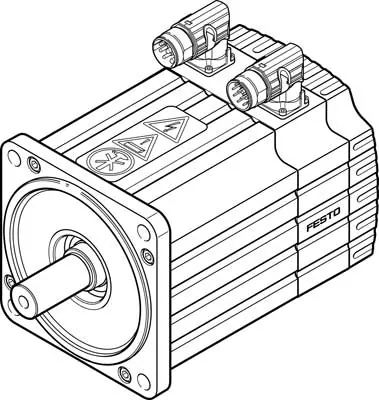

FestoСерводвигатель

EMMS-AS-140-S-HS-RRB

GTIN 4052568241315 Оригинал Festo

Серводвигатель Festo EMMS-AS-140-S-HS-RRB: без редуктора.

Принцип измерения поворотного энкодера
Индуктивный
Датчик положения ротора
Счетное устройство
Постоянная мотора
2,166 Nm/A
Момент удержания
11,2 Н·м
Относительная влажность воздуха
0 — 90 %
Масса
10,64 кг

Цена и срок — в коммерческом предложении: считаем авиа- и наземную доставку.

Датчик положения ротора

Обозначение

Что означает EMMS-AS-140-S-HS-RRB

  1. EMMSСерия

    Серводвигатель

  2. ASТип двигателя

    Синхронный переменного тока

  3. 140Размер фланца двигателя

    140

  4. SДлина

    Короткое

  5. HSОбмотка

    Высоковольтная, стандартная

  6. RRBЭлектрическое подключение и измерительная система и тормоз

    Угловой разъём, поворотный; резольвер; с тормозом

Характеристики

Технические данные EMMS-AS-140-S-HS-RRB

Основные

Относительная влажность воздуха
0 — 90 %
Соответствует стандарту
IEC 60034
Класс защиты изоляции
F
Класс расчета параметров по стандарту EN 60034-1
S1
Мониторинг температуры
PTC-резистор
Класс защиты
IP54
Система электрического соединения
Разъем
Авторизация
Знак RCM; c UL us — Recognized (OL)
Обозначение CE (см. заявление о соответствии)
В соответствии с директивой EU по электромагнитной совместимости EMC; в соответствии с директивой EU по оборудованию низкого напряжения в соответствии с директивой EU RoHS
Маркировка UKCA (см. декларацию о соответствии)
По британским нормам для электрооборудования; По британским нормам ЭМС; По британским нормам RoHS
Номинальное напряжение DC
565 В
Тип переключателя обмотки
Звезда внутри
Число пар полюсов
6
Момент удержания
11,2 Н·м
Номинальный момент
9,55 Н·м
Пиковый момент
25,6 Н·м
Номинальная скорость вращения
2600 1/min
Макс. скорость
3060 1/min
Номинальная мощность мотора
2600 Вт
Номинальный ток мотора
4,4 А
Пиковый ток
15 А
Постоянная мотора
2,166 Nm/A
Константа напряжения, фаза-фаза
130,69 мВ·мин
Сопротивление обмотки фаза-фаза
3,39 Ом
Индуктивность обмотки фаза-фаза
20,5 mH
Общий момент инерции массы при подъеме
9 кг·см²
Допустимая осевая нагрузка на вал
200 Н
Допустимая радиальная нагрузка на вал
780 Н
Датчик положения ротора
Счетное устройство
Интерфейс поворотного энкодера
SIN/COS аналоговый сигнал
Принцип измерения поворотного энкодера
Индуктивный
Тормозной удерживающий момент
18 Н·м
Рабочее напряжение DC для тормоза
24 В
Потребляемая мощность, тормоз
15,6 Вт
Момент инерции тормоза
1 кг·см²
Циклы переключения, удерживающий тормоз
5 миллионов холостых ходов (без работы трения!)
MTTF, субэлемент
114 лет,поворотный энкодер; 4469 лет, удерживающий тормоз
MTTFd, субэлемент
228 лет, поворотный энкодер
Энергоэффективность
ENEFF (CN) / Class 2

Условия работы

Температура окружающей среды
−40 … 40 °C
Температура хранения
−20 … 60 °C
Классификация сопротивления коррозии CRC
2 — Средняя стойкость к коррозии
Соответствие PWIS (вещества, мешающие окраске)
VDMA24364-B2-L

Масса

Вес продукта
10640 г

Материалы

Замечания по материалу
Соответствует директиве по ограничению использования опасных веществ (RoHS)

Принадлежности

Что подходит к EMMS-AS-140-S-HS-RRB

По разделу «Принадлежности» каталога Festo — для размера 140.

Привод и муфты4
Датчики и кабели21

Документы

Документация

PDFТаблица данных EMMS-AS-140-S-HS-RRBPDF · Festo · на русскомPDFКаталог Festo EMMS-ASPDF · на английском · Festo, 2021EMMSВсе исполнения серии80 позиций, подбор по параметрам

FAQ

Частые вопросы

EMMS-AS-140-S-HS-RRB: цены, сроки, документы.

Не нашли ответ?

Задайте вопрос инженеру — ответим в течение рабочего дня.

Задать вопрос +7 (812) 907-45-64
01Какие характеристики у EMMS-AS-140-S-HS-RRB?

Серводвигатель Festo EMMS-AS-140-S-HS-RRB, артикул 1574609: принцип измерения поворотного энкодера — индуктивный; датчик положения ротора — счетное устройство; постоянная мотора — 2,166 Nm/A; момент удержания — 11,2 Н·м; относительная влажность воздуха — 0 — 90 %; масса — 10,64 кг. Все характеристики — в таблице на этой странице, они взяты из таблицы данных Festo.

02Что такое серводвигатель?

Двигатель с датчиком положения ротора. Он работает в паре с контроллером, который управляет положением, скоростью и моментом.

03В каких условиях можно использовать EMMS-AS-140-S-HS-RRB?

По таблице данных Festo: температура окружающей среды — −40 … 40 °C; класс защиты — IP54.

04Как расшифровать обозначение EMMS-AS-140-S-HS-RRB?

EMMS — серводвигатель; AS — тип двигателя: синхронный переменного тока; 140 — размер фланца двигателя: 140; S — длина: короткое; HS — обмотка: высоковольтная, стандартная; RRB — электрическое подключение и измерительная система и тормоз: угловой разъём, поворотный, резольвер, с тормозом.

05Какие исполнения есть в серии EMMS, кроме EMMS-AS-140-S-HS-RRB?

В серии «Серводвигатель EMMS» — 80 позиций. У EMMS-AS-140-S-HS-RRB: датчик положения ротора — счетное устройство. Другие варианты (датчик положения ротора: абсолютный многооборотный энкодер, абсолютный однооборотный энкодер) переключаются на этой странице. Все позиции серии с отбором по параметрам — на странице серии.

06Какие принадлежности подходят к EMMS-AS-140-S-HS-RRB?

В блоке «Принадлежности» на этой странице: привод и муфты (4), датчики и кабели (21). Например: EMGA-120-P-G3-SAS-140, NEBM-M12W8-E-10-N-R3G8. Подобраны по каталогу Festo для этого размера.

07Есть ли на EMMS-AS-140-S-HS-RRB документация и 3D-модель?

На этой странице: таблица данных Festo в PDF; каталог Festo EMMS-AS; 3D-модель Festo — во вкладке «3D». Скачивание без регистрации.

08Сколько стоит EMMS-AS-140-S-HS-RRB и какой срок поставки?

Цену и срок сообщаем в коммерческом предложении: добавьте EMMS-AS-140-S-HS-RRB в список и отправьте запрос. Срок указываем для авиа- и наземной доставки, обычно отвечаем в течение рабочего дня.

09EMMS-AS-140-S-HS-RRB — это оригинальная продукция Festo?

Да. Поставляем оригинальную продукцию Festo, артикул производителя — 1574609; ввоз официальный, с грузовой таможенной декларацией.
