FestoСерводвигатель

EMMS-AS-190-M-HS-AS

GTIN 4052568242640 Оригинал Festo

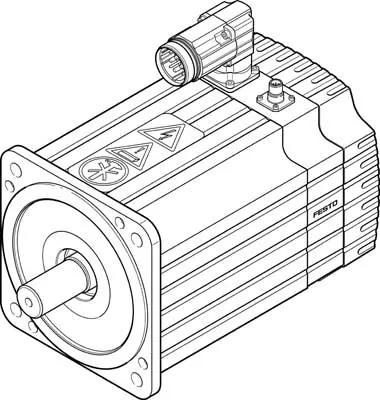

Серводвигатель Festo EMMS-AS-190-M-HS-AS: без редуктора.

Принцип измерения поворотного энкодера
Индуктивный
Датчик положения ротора
Абсолютный однооборотный энкодер
Постоянная мотора
1,589 Nm/A
Момент удержания
38,77 Н·м
Относительная влажность воздуха
0 — 90 %
Масса
26,86 кг

Цена и срок — в коммерческом предложении: считаем авиа- и наземную доставку.

Датчик положения ротора

Обозначение

Что означает EMMS-AS-190-M-HS-AS

  1. EMMSСерия

    Серводвигатель

  2. ASТип двигателя

    Синхронный переменного тока

  3. 190Размер фланца двигателя

    190

  4. MДлина

    Средняя

  5. HSОбмотка

    Высоковольтная, стандартная

  6. ASЭлектрическое подключение и измерительная система

    Угловой разъём; абсолютный энкодер, однооборотный

Характеристики

Технические данные EMMS-AS-190-M-HS-AS

Основные

Относительная влажность воздуха
0 — 90 %
Соответствует стандарту
IEC 60034
Класс защиты изоляции
F
Класс расчета параметров по стандарту EN 60034-1
S1
Мониторинг температуры
PTC-резистор
Класс защиты
IP65
Система электрического соединения
Разъем
Авторизация
Знак RCM; c UL us — Recognized (OL)
Обозначение CE (см. заявление о соответствии)
В соответствии с директивой EU по электромагнитной совместимости EMC; в соответствии с директивой EU по оборудованию низкого напряжения в соответствии с директивой EU RoHS
Маркировка UKCA (см. декларацию о соответствии)
По британским нормам для электрооборудования; По британским нормам ЭМС; По британским нормам RoHS
Номинальное рабочее напряжение DC
565 В
Номинальное напряжение DC
565 В
Тип переключателя обмотки
Звезда внутри
Число пар полюсов
6
Момент удержания
38,77 Н·м
Номинальный момент
22,63 Н·м
Пиковый момент
120 Н·м
Номинальная скорость вращения
2900 1/min
Макс. скорость
4060 1/min
Номинальная мощность мотора
6880 Вт
Номинальный ток мотора
14,24 А
Пиковый ток
88,2 А
Постоянная мотора
1,589 Nm/A
Константа напряжения, фаза-фаза
98,6 мВ·мин
Сопротивление обмотки фаза-фаза
0,265 Ом
Индуктивность обмотки фаза-фаза
3,38 mH
Общий момент инерции массы при подъеме
76,8 кг·см²
Допустимая осевая нагрузка на вал
250 Н
Допустимая радиальная нагрузка на вал
1080 Н
Датчик положения ротора
Абсолютный однооборотный энкодер
Принцип измерения поворотного энкодера
Индуктивный
Триггер энкодера положения ротора
18 Bit
MTTF, субэлемент
76 лет, поворотный энкодер
MTTFd, субэлемент
152 года, поворотный энкодер
Энергоэффективность
ENEFF (CN) / Class 2

Условия работы

Температура окружающей среды
−10 … 40 °C
Температура хранения
−20 … 60 °C
Классификация сопротивления коррозии CRC
2 — Средняя стойкость к коррозии
Соответствие PWIS (вещества, мешающие окраске)
VDMA24364-B2-L

Масса

Вес продукта
26860 г

Материалы

Замечания по материалу
Соответствует директиве по ограничению использования опасных веществ (RoHS)

Принадлежности

Что подходит к EMMS-AS-190-M-HS-AS

По разделу «Принадлежности» каталога Festo — для размера 190.

Датчики и кабели21

Документы

Документация

PDFТаблица данных EMMS-AS-190-M-HS-ASPDF · Festo · на русскомPDFКаталог Festo EMMS-ASPDF · на английском · Festo, 2021EMMSВсе исполнения серии80 позиций, подбор по параметрам

FAQ

Частые вопросы

EMMS-AS-190-M-HS-AS: цены, сроки, документы.

Не нашли ответ?

Задайте вопрос инженеру — ответим в течение рабочего дня.

Задать вопрос +7 (812) 907-45-64
01Какие характеристики у EMMS-AS-190-M-HS-AS?

Серводвигатель Festo EMMS-AS-190-M-HS-AS, артикул 1584934: принцип измерения поворотного энкодера — индуктивный; датчик положения ротора — абсолютный однооборотный энкодер; постоянная мотора — 1,589 Nm/A; момент удержания — 38,77 Н·м; относительная влажность воздуха — 0 — 90 %; масса — 26,86 кг. Все характеристики — в таблице на этой странице, они взяты из таблицы данных Festo.

02Что такое серводвигатель?

Двигатель с датчиком положения ротора. Он работает в паре с контроллером, который управляет положением, скоростью и моментом.

03В каких условиях можно использовать EMMS-AS-190-M-HS-AS?

По таблице данных Festo: температура окружающей среды — −10 … 40 °C; класс защиты — IP65.

04Как расшифровать обозначение EMMS-AS-190-M-HS-AS?

EMMS — серводвигатель; AS — тип двигателя: синхронный переменного тока; 190 — размер фланца двигателя: 190; M — длина: средняя; HS — обмотка: высоковольтная, стандартная; AS — электрическое подключение и измерительная система: угловой разъём, абсолютный энкодер, однооборотный.

05Какие исполнения есть в серии EMMS, кроме EMMS-AS-190-M-HS-AS?

В серии «Серводвигатель EMMS» — 80 позиций. У EMMS-AS-190-M-HS-AS: датчик положения ротора — абсолютный однооборотный энкодер. Другие варианты (датчик положения ротора: абсолютный многооборотный энкодер, счетное устройство) переключаются на этой странице. Все позиции серии с отбором по параметрам — на странице серии.

06Какие принадлежности подходят к EMMS-AS-190-M-HS-AS?

В блоке «Принадлежности» на этой странице: датчики и кабели (21). Например: NEBM-M12W8-E-10-N-R3G8. Подобраны по каталогу Festo для этого размера.

07Есть ли на EMMS-AS-190-M-HS-AS документация и 3D-модель?

На этой странице: таблица данных Festo в PDF; каталог Festo EMMS-AS; 3D-модель Festo — во вкладке «3D». Скачивание без регистрации.

08Сколько стоит EMMS-AS-190-M-HS-AS и какой срок поставки?

Цену и срок сообщаем в коммерческом предложении: добавьте EMMS-AS-190-M-HS-AS в список и отправьте запрос. Срок указываем для авиа- и наземной доставки, обычно отвечаем в течение рабочего дня.

09EMMS-AS-190-M-HS-AS — это оригинальная продукция Festo?

Да. Поставляем оригинальную продукцию Festo, артикул производителя — 1584934; ввоз официальный, с грузовой таможенной декларацией.
