FestoШаговый двигатель

EMMS-ST-57-S-SEB-G2

GTIN 4052568231392 Оригинал Festo

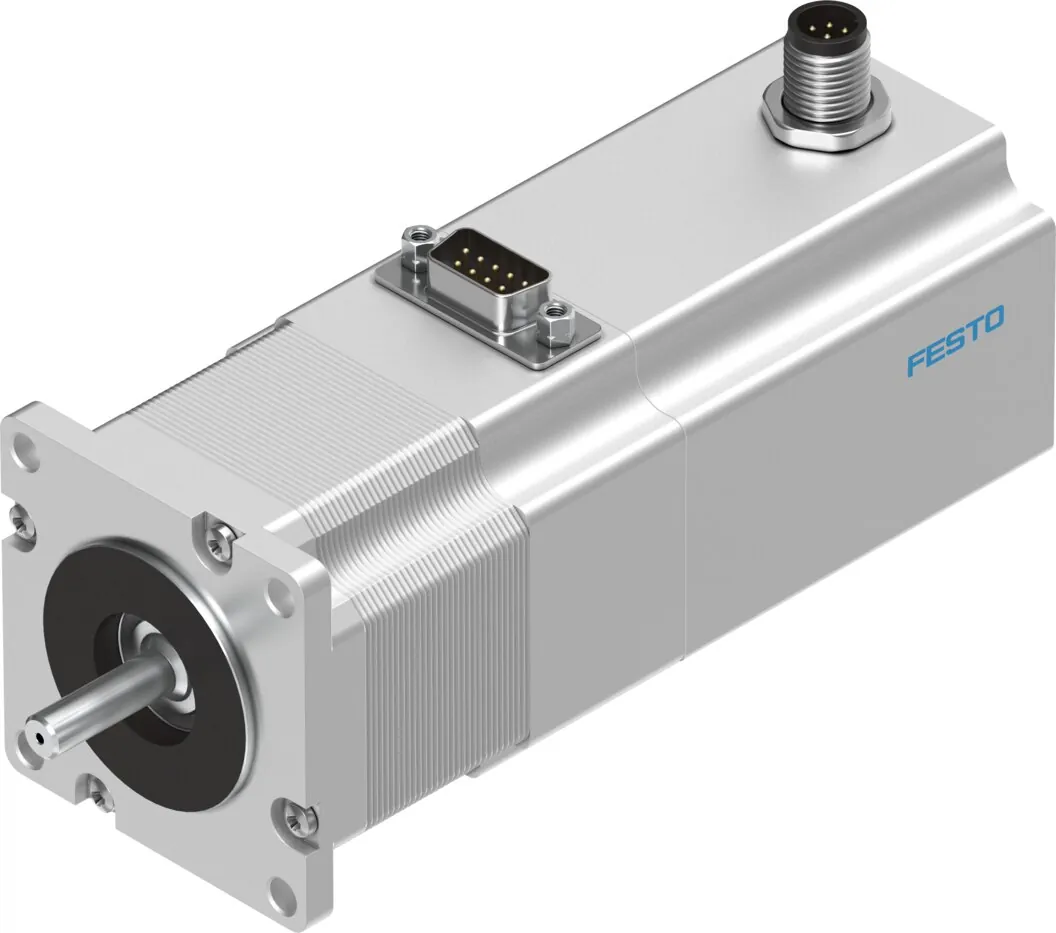

Шаговый двигатель Festo EMMS-ST-57-S-SEB-G2: без редуктора, с тормозом.

Принцип измерения поворотного энкодера
Оптический
Датчик положения ротора
Инкрементальный энкодер
Относительная влажность воздуха
0 — 85 %
Соответствует стандарту
IEC 60034
Класс защиты изоляции
B
Масса
1,15 кг

Цена и срок — в коммерческом предложении: считаем авиа- и наземную доставку.

Обозначение

Что означает EMMS-ST-57-S-SEB-G2

  1. EMMSСерия

    Шаговый двигатель

  2. STТип двигателя

    Шаговый двигатель ST

  3. 57Размер фланца двигателя

    57

  4. SДлина

    Короткое

  5. SEBЭлектрическое подключение и измерительная система и тормоз

    Прямой разъём; энкодер; с тормозом

  6. G2Поколение

    Второе поколение

Характеристики

Технические данные EMMS-ST-57-S-SEB-G2

Основные

Относительная влажность воздуха
0 — 85 %
Соответствует стандарту
IEC 60034
Класс защиты изоляции
B
Класс температурной стойкости по стандарту EN 60034-1
B
Класс расчета параметров по стандарту EN 60034-1
S1
Класс защиты
IP54
Система электрического соединения
Разъем
Авторизация
Знак RCM; c UL us — Recognized (OL)
Обозначение CE (см. заявление о соответствии)
В соответствии с директивой EU по электромагнитной совместимости EMC; в соответствии с директивой EU RoHS
Маркировка UKCA (см. декларацию о соответствии)
По британским нормам ЭМС; По британским нормам RoHS
Номинальное рабочее напряжение DC
48 В
Удерживающий момент мотора
0,8 Н·м
Макс. скорость
2720 1/min
Шаговый угол при полном шаге
1,8 °
Погрешность шагового угла
±5 %
Номинальный ток мотора
5 А
Константа напряжения, фаза
12 мВ·мин
Фаза сопротивления обмотки
0,15 Ом
Фаза обмотки индуктивности
0,5 mH
Массовый момент инерции ротора
0,29 кг·см²
Общий момент инерции массы при подъеме
0,3 кг·см²
Допустимая осевая нагрузка на вал
10 Н
Допустимая радиальная нагрузка на вал
52 Н
Датчик положения ротора
Инкрементальный энкодер
Интерфейс поворотного энкодера
RS422 TTL AB-канал + нулевой индекс
Принцип измерения поворотного энкодера
Оптический
Тормозной удерживающий момент
0,4 Н·м
Рабочее напряжение DC для тормоза
24 В
Потребляемая мощность, тормоз
8 Вт
Момент инерции тормоза
0,01 кг·см²

Условия работы

Температура окружающей среды
−10 … 50 °C
Температура хранения
−20 … 70 °C
Классификация сопротивления коррозии CRC
1 — Низкая стойкость к коррозии
Соответствие PWIS (вещества, мешающие окраске)
VDMA24364-B2-L

Масса

Вес продукта
1150 г

Материалы

Замечания по материалу
Соответствует директиве по ограничению использования опасных веществ (RoHS)

Документы

Документация

PDFТаблица данных EMMS-ST-57-S-SEB-G2PDF · Festo · на русскомPDFКаталог Festo EMMS STPDF · на английском · Festo, 2025EMMSВсе исполнения серии80 позиций, подбор по параметрам

FAQ

Частые вопросы

EMMS-ST-57-S-SEB-G2: цены, сроки, документы.

Не нашли ответ?

Задайте вопрос инженеру — ответим в течение рабочего дня.

Задать вопрос +7 (812) 907-45-64
01Какие характеристики у EMMS-ST-57-S-SEB-G2?

Шаговый двигатель Festo EMMS-ST-57-S-SEB-G2, артикул 1370477: принцип измерения поворотного энкодера — оптический; датчик положения ротора — инкрементальный энкодер; относительная влажность воздуха — 0 — 85 %; соответствует стандарту — IEC 60034; класс защиты изоляции — B; масса — 1,15 кг. Все характеристики — в таблице на этой странице, они взяты из таблицы данных Festo.

02Что такое шаговый двигатель?

Двигатель, который поворачивается на заданный шаг по каждому импульсу контроллера.

03В каких условиях можно использовать EMMS-ST-57-S-SEB-G2?

По таблице данных Festo: температура окружающей среды — −10 … 50 °C; класс защиты — IP54.

04Как расшифровать обозначение EMMS-ST-57-S-SEB-G2?

EMMS — шаговый двигатель; ST — тип двигателя: шаговый двигатель ST; 57 — размер фланца двигателя: 57; S — длина: короткое; SEB — электрическое подключение и измерительная система и тормоз: прямой разъём, энкодер, с тормозом; G2 — поколение: второе поколение.

05Какие исполнения есть в серии EMMS, кроме EMMS-ST-57-S-SEB-G2?

В серии «Серводвигатель EMMS» — 80 позиций. Все позиции серии с отбором по параметрам — на странице серии.

06Есть ли на EMMS-ST-57-S-SEB-G2 документация и 3D-модель?

На этой странице: таблица данных Festo в PDF; каталог Festo EMMS ST; 3D-модель Festo — во вкладке «3D». Скачивание без регистрации.

07Сколько стоит EMMS-ST-57-S-SEB-G2 и какой срок поставки?

Цену и срок сообщаем в коммерческом предложении: добавьте EMMS-ST-57-S-SEB-G2 в список и отправьте запрос. Срок указываем для авиа- и наземной доставки, обычно отвечаем в течение рабочего дня.

08EMMS-ST-57-S-SEB-G2 — это оригинальная продукция Festo?

Да. Поставляем оригинальную продукцию Festo, артикул производителя — 1370477; ввоз официальный, с грузовой таможенной декларацией.
