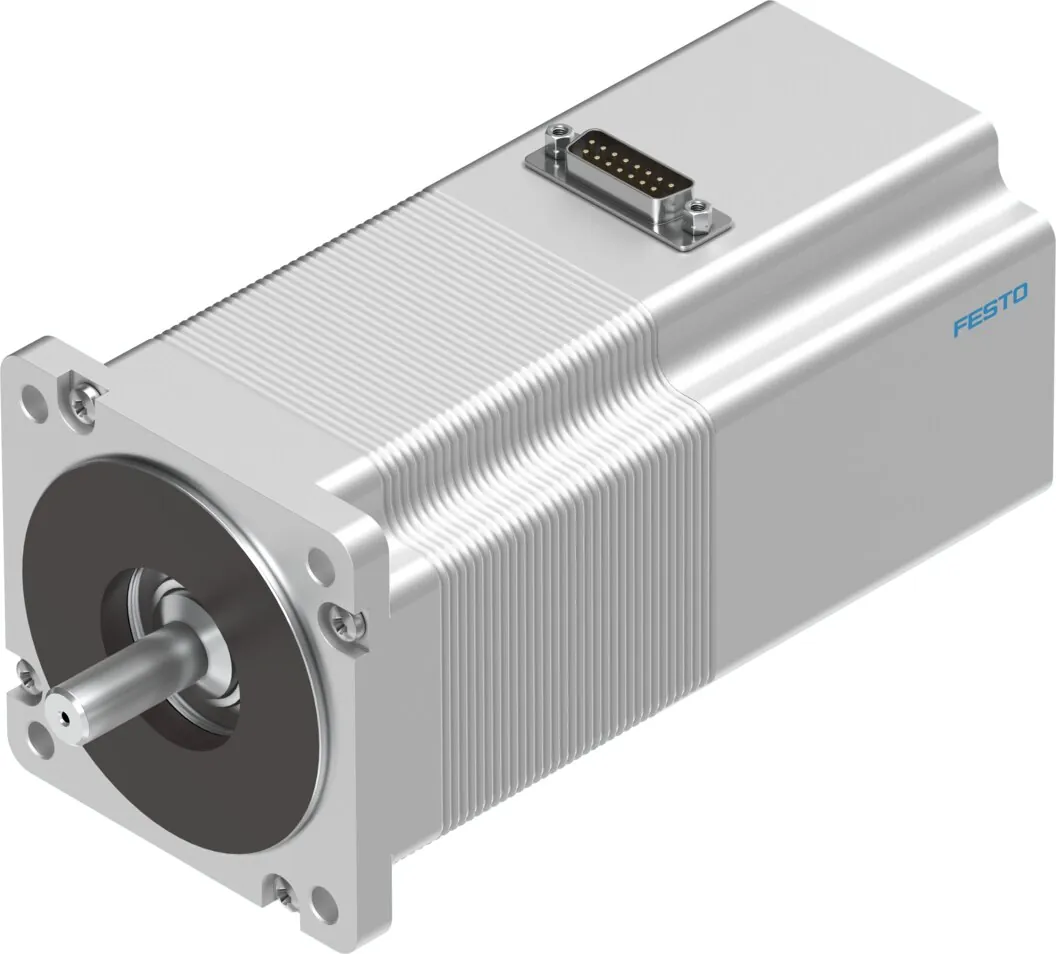

FestoШаговый двигатель

EMMS-ST-87-M-SB-G2

GTIN 4052568231507 Оригинал Festo

Шаговый двигатель Festo EMMS-ST-87-M-SB-G2: без редуктора, с тормозом.

Относительная влажность воздуха
0 — 85 %
Соответствует стандарту
IEC 60034
Класс защиты изоляции
B
Класс температурной стойкости по стандарту EN 60034-1
B
Класс расчета параметров по стандарту EN 60034-1
S1
Масса
3,45 кг

Цена и срок — в коммерческом предложении: считаем авиа- и наземную доставку.

Обозначение

Что означает EMMS-ST-87-M-SB-G2

  1. EMMSСерия

    Шаговый двигатель

  2. STТип двигателя

    Шаговый двигатель ST

  3. 87Размер фланца двигателя

    87

  4. MДлина

    Средняя

  5. SBЭлектрическое подключение и тормоз

    Прямой разъём; с тормозом

  6. G2Поколение

    Второе поколение

Характеристики

Технические данные EMMS-ST-87-M-SB-G2

Основные

Относительная влажность воздуха
0 — 85 %
Соответствует стандарту
IEC 60034
Класс защиты изоляции
B
Класс температурной стойкости по стандарту EN 60034-1
B
Класс расчета параметров по стандарту EN 60034-1
S1
Класс защиты
IP54
Система электрического соединения
Разъем
Авторизация
Знак RCM; c UL us — Recognized (OL)
Обозначение CE (см. заявление о соответствии)
В соответствии с директивой EU по электромагнитной совместимости EMC
Маркировка UKCA (см. декларацию о соответствии)
По британским нормам ЭМС; По британским нормам RoHS
Номинальное рабочее напряжение DC
48 В
Удерживающий момент мотора
5,9 Н·м
Макс. скорость
550 1/min
Шаговый угол при полном шаге
1,8 °
Погрешность шагового угла
±5 %
Номинальный ток мотора
9,5 А
Константа напряжения, фаза
68,6 мВ·мин
Фаза сопротивления обмотки
0,23 Ом
Фаза обмотки индуктивности
2,6 mH
Массовый момент инерции ротора
1,9 кг·см²
Общий момент инерции массы при подъеме
1,97 кг·см²
Допустимая осевая нагрузка на вал
65 Н
Допустимая радиальная нагрузка на вал
200 Н
Тормозной удерживающий момент
2 Н·м
Рабочее напряжение DC для тормоза
24 В
Потребляемая мощность, тормоз
11 Вт
Момент инерции тормоза
0,07 кг·см²

Условия работы

Температура окружающей среды
−10 … 50 °C
Температура хранения
−20 … 70 °C
Классификация сопротивления коррозии CRC
1 — Низкая стойкость к коррозии
Соответствие PWIS (вещества, мешающие окраске)
VDMA24364-B2-L

Масса

Вес продукта
3450 г

Материалы

Замечания по материалу
Соответствует директиве по ограничению использования опасных веществ (RoHS)

Документы

Документация

PDFТаблица данных EMMS-ST-87-M-SB-G2PDF · Festo · на русскомPDFКаталог Festo EMMS STPDF · на английском · Festo, 2025EMMSВсе исполнения серии80 позиций, подбор по параметрам

FAQ

Частые вопросы

EMMS-ST-87-M-SB-G2: цены, сроки, документы.

Не нашли ответ?

Задайте вопрос инженеру — ответим в течение рабочего дня.

Задать вопрос +7 (812) 907-45-64
01Какие характеристики у EMMS-ST-87-M-SB-G2?

Шаговый двигатель Festo EMMS-ST-87-M-SB-G2, артикул 1370488: относительная влажность воздуха — 0 — 85 %; соответствует стандарту — IEC 60034; класс защиты изоляции — B; класс температурной стойкости по стандарту EN 60034-1 — B; класс расчета параметров по стандарту EN 60034-1 — S1; масса — 3,45 кг. Все характеристики — в таблице на этой странице, они взяты из таблицы данных Festo.

02Что такое шаговый двигатель?

Двигатель, который поворачивается на заданный шаг по каждому импульсу контроллера.

03В каких условиях можно использовать EMMS-ST-87-M-SB-G2?

По таблице данных Festo: температура окружающей среды — −10 … 50 °C; класс защиты — IP54.

04Как расшифровать обозначение EMMS-ST-87-M-SB-G2?

EMMS — шаговый двигатель; ST — тип двигателя: шаговый двигатель ST; 87 — размер фланца двигателя: 87; M — длина: средняя; SB — электрическое подключение и тормоз: прямой разъём, с тормозом; G2 — поколение: второе поколение.

05Какие исполнения есть в серии EMMS, кроме EMMS-ST-87-M-SB-G2?

В серии «Серводвигатель EMMS» — 80 позиций. Все позиции серии с отбором по параметрам — на странице серии.

06Есть ли на EMMS-ST-87-M-SB-G2 документация и 3D-модель?

На этой странице: таблица данных Festo в PDF; каталог Festo EMMS ST; 3D-модель Festo — во вкладке «3D». Скачивание без регистрации.

07Сколько стоит EMMS-ST-87-M-SB-G2 и какой срок поставки?

Цену и срок сообщаем в коммерческом предложении: добавьте EMMS-ST-87-M-SB-G2 в список и отправьте запрос. Срок указываем для авиа- и наземной доставки, обычно отвечаем в течение рабочего дня.

08EMMS-ST-87-M-SB-G2 — это оригинальная продукция Festo?

Да. Поставляем оригинальную продукцию Festo, артикул производителя — 1370488; ввоз официальный, с грузовой таможенной декларацией.
