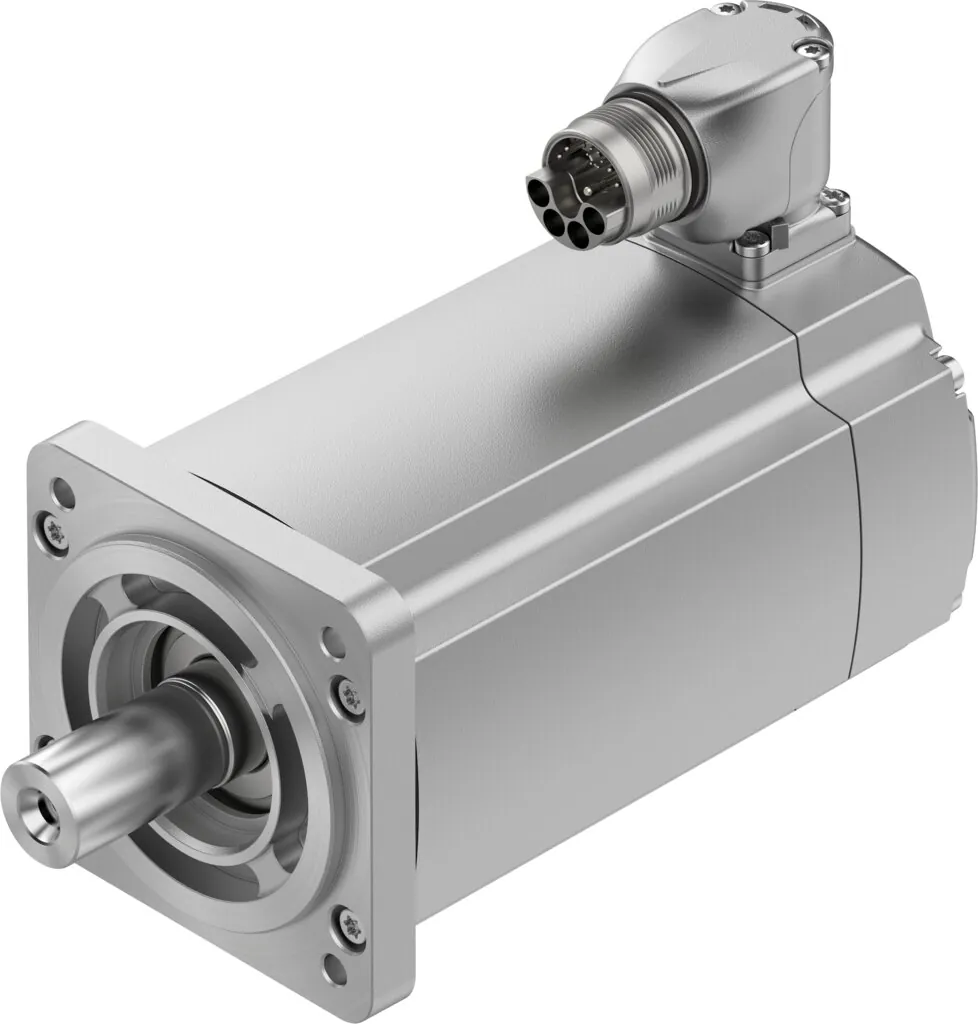

FestoСерводвигатель

EMMT-AS-80-M-HS-RM

GTIN 4052568460396 Оригинал Festo

Серводвигатель Festo EMMT-AS-80-M-HS-RM: 680 В; абсолютный многооборотный энкодер; 524288; 19 Bit.

Напряжение DC
680 В
Датчик положения ротора
Абсолютный многооборотный энкодер
Датчик положения ротора, значений на оборот
524288
Триггер энкодера положения ротора
19 Bit
Макс. высота установки над уровнем моря
4000 м
Масса
2,64 кг

Цена и срок — в коммерческом предложении: считаем авиа- и наземную доставку.

Напряжение DC

Датчик положения ротора

Обозначение

Что означает EMMT-AS-80-M-HS-RM

  1. EMMTСерия

    Серводвигатель

  2. ASТип двигателя

    Синхронный переменного тока

  3. 80Размер фланца двигателя

    80 мм

  4. MДлина

    Средняя

  5. HSОбмотка

    Высоковольтная, стандартная

  6. RMЭлектрическое подключение и измерительная система

    Угловой разъём, поворотный; абсолютный энкодер, многооборотный

Характеристики

Технические данные EMMT-AS-80-M-HS-RM

Основные

Примечание по окружающей температуре
До 80 °C со снижением характеристик на 1,5 % на градус
Макс. высота установки над уровнем моря
4000 м
Примечание по высоте установки
Выше 1000 м — со снижением характеристик на 1,0 % на каждые 100 м
Относительная влажность воздуха
0 — 90 %
Соответствует стандарту
IEC 60034
Класс температурной стойкости по стандарту EN 60034-1
F
Макс. температура обмотки
155 °C
Класс расчета параметров по стандарту EN 60034-1
S1
Мониторинг температуры
Цифровая передача температуры двигателя по EnDat 2.2
Исполнение двигателя по EN 60034-7
IM B5; IM V1; IM V3
Положение при сборке
Любое
Класс защиты
IP40
Примечание по классу защиты
IP40 — вал двигателя без манжетного уплотнения; IP65 — вал двигателя с манжетным уплотнением; IP67 — корпус двигателя с разъёмами
Радиальное, торцевое биение и соосность по DIN SPEC 42955
N
Класс балансировки
G 2,5
Момент фиксации
<1,0 % пикового момента
Ресурс подшипников при номинальных условиях
20000 h
Код интерфейса, выход двигателя
80P
Электрическое подключение 1, тип подключения
Гибридные разъемы
Электрическое подключение 1, технология подключения
M23x1
Электрическое подключение 1, количество контактов/проводов
15
Степень загрязнения
2
Стойкость к вибрации
Тест траспортного применения на уровне жесткости 2 в соответствии с FN 942017-4 и EN 60068-2-6
Сопротивление ударной нагрузке
Шоковый тест с уровнем опасности 2 в соответствии с FN 942017-5; и EN 60068-2-27
Авторизация
Знак RCM; c UL us — Recognized (OL)
Обозначение CE (см. заявление о соответствии)
В соответствии с директивой EU по электромагнитной совместимости EMC; в соответствии с директивой EU по оборудованию низкого напряжения в соответствии с директивой EU RoHS
Маркировка UKCA (см. декларацию о соответствии)
По британским нормам для электрооборудования; По британским нормам ЭМС; По британским нормам RoHS
Сертификационный департамент
UL E342973
Номинальное рабочее напряжение DC
680 В
Тип переключателя обмотки
Звезда внутри
Число пар полюсов
5
Момент удержания
2,6 Н·м
Номинальный момент
2,2 Н·м
Пиковый момент
6,4 Н·м
Номинальная скорость вращения
3000 1/min
Макс. скорость
6800 1/min
Макс. механическая частота вращения
14000 1/min
Номинальная мощность мотора
690 Вт
Ток холостого хода
2,6 А
Номинальный ток мотора
2,2 А
Пиковый ток
9 А
Постоянная мотора
1 Nm/A
Постоянная момента при останове
1,17 Nm/A
Константа напряжения, фаза-фаза
70,7 мВ·мин
Сопротивление обмотки фаза-фаза
7,43 Ом
Индуктивность обмотки фаза-фаза
31,8 mH
Продольная индуктивность обмотки Ld (фаза)
19,4 mH
Поперечная индуктивность обмотки Lq (фаза)
23,8 mH
Электрическая постоянная времени
6,4 мс
Тепловая постоянная времени
45 min
Тепловое сопротивление
0,78 K/W
Измерительный фланец
250 x 250 x 15 мм, steel
Общий момент инерции массы при подъеме
1,035 кг·см²
Допустимая осевая нагрузка на вал
120 Н
Допустимая радиальная нагрузка на вал
620 Н
Датчик положения ротора
Абсолютный многооборотный энкодер
Датчик положения ротора, обозначение производителя
EQI 1131
Датчик положения ротора, число различаемых оборотов
4096
Принцип измерения поворотного энкодера
Индуктивный
Датчик положения ротора, напряжение питания
5 В
Датчик положения ротора, диапазон напряжения питания
3,6 … 14 В
Датчик положения ротора, значений на оборот
524288
Триггер энкодера положения ротора
19 Bit
Датчик положения ротора, точность измерения угла
−120 … 120 arcsec
MTTF, субэлемент
190 лет, датчик положения ротора
Энергоэффективность
ENEFF (CN) / Class 2

Условия работы

Температура окружающей среды
−15 … 40 °C
Температура хранения
−20 … 70 °C
Классификация сопротивления коррозии CRC
0 — Нет стойкости к коррозии
Соответствие PWIS (вещества, мешающие окраске)
VDMA24364 zone III

Масса

Вес продукта
2640 г

Материалы

Замечания по материалу
Соответствует директиве по ограничению использования опасных веществ (RoHS)

Принадлежности

Что подходит к EMMT-AS-80-M-HS-RM

По разделу «Принадлежности» каталога Festo — для размера 80.

Привод и муфты4
Сменные части2
Датчики и кабели18

Документы

Документация

PDFТаблица данных EMMT-AS-80-M-HS-RMPDF · Festo · на русскомPDFКаталог Festo EMMT-ASPDF · на английском · Festo, 2026EMMTВсе исполнения серии60 позиций, подбор по параметрам

FAQ

Частые вопросы

EMMT-AS-80-M-HS-RM: цены, сроки, документы.

Не нашли ответ?

Задайте вопрос инженеру — ответим в течение рабочего дня.

Задать вопрос +7 (812) 907-45-64
01Какие характеристики у EMMT-AS-80-M-HS-RM?

Серводвигатель Festo EMMT-AS-80-M-HS-RM, артикул 5255438: напряжение DC — 680 В; датчик положения ротора — абсолютный многооборотный энкодер; датчик положения ротора, значений на оборот — 524288; триггер энкодера положения ротора — 19 Bit; макс. высота установки над уровнем моря — 4000 м; масса — 2,64 кг. Все характеристики — в таблице на этой странице, они взяты из таблицы данных Festo.

02Что такое серводвигатель?

Двигатель с датчиком положения ротора. Он работает в паре с контроллером, который управляет положением, скоростью и моментом.

03В каких условиях можно использовать EMMT-AS-80-M-HS-RM?

По таблице данных Festo: температура окружающей среды — −15 … 40 °C; класс защиты — IP40.

04Как расшифровать обозначение EMMT-AS-80-M-HS-RM?

EMMT — серводвигатель; AS — тип двигателя: синхронный переменного тока; 80 — размер фланца двигателя: 80 мм; M — длина: средняя; HS — обмотка: высоковольтная, стандартная; RM — электрическое подключение и измерительная система: угловой разъём, поворотный, абсолютный энкодер, многооборотный.

05Какие исполнения есть в серии EMMT, кроме EMMT-AS-80-M-HS-RM?

В серии «Серводвигатель EMMT» — 60 позиций. У EMMT-AS-80-M-HS-RM: напряжение DC — 680 В; датчик положения ротора — абсолютный многооборотный энкодер. Другие варианты (напряжение DC: 325 В) переключаются на этой странице. Все позиции серии с отбором по параметрам — на странице серии.

06Какие принадлежности подходят к EMMT-AS-80-M-HS-RM?

В блоке «Принадлежности» на этой странице: привод и муфты (4), сменные части (2), датчики и кабели (18). Например: EMGA-80-A-G3-80P, EASS-RS-T-A-4P-15-30-B7, NEBM-M23G15-EH-10-Q10N-R3LEG14. Подобраны по каталогу Festo для этого размера.

07Есть ли на EMMT-AS-80-M-HS-RM документация и 3D-модель?

На этой странице: таблица данных Festo в PDF; каталог Festo EMMT-AS; 3D-модель Festo — во вкладке «3D». Скачивание без регистрации.

08Сколько стоит EMMT-AS-80-M-HS-RM и какой срок поставки?

Цену и срок сообщаем в коммерческом предложении: добавьте EMMT-AS-80-M-HS-RM в список и отправьте запрос. Срок указываем для авиа- и наземной доставки, обычно отвечаем в течение рабочего дня.

09EMMT-AS-80-M-HS-RM — это оригинальная продукция Festo?

Да. Поставляем оригинальную продукцию Festo, артикул производителя — 5255438; ввоз официальный, с грузовой таможенной декларацией.
