FestoПоворотный привод

ERMO-32-ST-E

GTIN 4052568268084 Оригинал Festo

Поворотный привод Festo ERMO-32-ST-E: с шаговым двигателем, встроенным редуктором и энкодером.

Размер
32
Код интерфейса, базовый
E8-55
Энергия удара в крайних положениях
0,00029 Дж
Положение при сборке
Любое
Тип крепления
С внутренней резьбой
Масса
2,20 кг

Цена и срок — в коммерческом предложении: считаем авиа- и наземную доставку.

Обозначение

Что означает ERMO-32-ST-E

  1. ERMOСерия

    Поворотный привод

  2. 32Типоразмер

    32

  3. STТип двигателя

    Шаговый двигатель ST

  4. EИзмерительная система

    Энкодер

Характеристики

Технические данные ERMO-32-ST-E

Основные

Размер
32
Тип конструкции
Электромеханический поворотный привод; Со встроенным редуктором
Положение при сборке
Любое
Тип крепления
С внутренней резьбой
Угол поворота
Бесконтактный
Коэффициент редукции
7:1
Номинальный момент
5 Н·м
Номинальная скорость вращения
50 1/min
Макс. скорость при 90°
100 1/min
Энергия удара в крайних положениях
0,00029 Дж
Угловой люфт
0,2 °
Точность повторения
±0,1 °
Макс. аксиальное усилие
450 Н
Макс. радиальное усилие
550 Н
Допустимый момент инерции
0,0164 кг·м²
Шаговый угол при полном шаге
1,8 °
Погрешность шагового угла
±5 %
Массовый момент инерции, JO
0,39 кг·см²
Рабочий цикл
100 %
Номинальное рабочее напряжение DC
24 В
Рабочее напряжение DC для тормоза
24 В
Потребляемая мощность, тормоз
8 Вт
Тормозной удерживающий момент
2,5 Н·м
Момент инерции тормоза
0,013 кг·см²
Номинальный ток мотора
4,2 А
Класс защиты изоляции
B
Тип мотора
Шаговый мотор
Датчик положения ротора
Инкрементальный энкодер
Интерфейс поворотного энкодера
RS422 TTL AB-канал + нулевой индекс
Принцип измерения поворотного энкодера
Оптический
Система электрического соединения
Разъем
Авторизация
Знак RCM
Обозначение CE (см. заявление о соответствии)
В соответствии с директивой EU по электромагнитной совместимости EMC; в соответствии с директивой EU RoHS
Маркировка UKCA (см. декларацию о соответствии)
По британским нормам ЭМС; По британским нормам RoHS
Код интерфейса, базовый
E8-55
Класс защиты
IP40
Относительная влажность воздуха
0 — 85 %; не конденсирующий

Условия работы

Температура хранения
−20 … 60 °C
Температура окружающей среды
0 … 50 °C
Соответствие PWIS (вещества, мешающие окраске)
VDMA24364 zone III

Масса

Вес продукта
2200 г

Материалы

Замечания по материалу
Соответствует директиве по ограничению использования опасных веществ (RoHS)
Материал фланца
Алюминиевый сплав; Анодированный
Материал корпуса
Алюминиевый сплав; Анодированный

Принадлежности

Что подходит к ERMO-32-ST-E

По разделу «Принадлежности» каталога Festo — для размера 32.

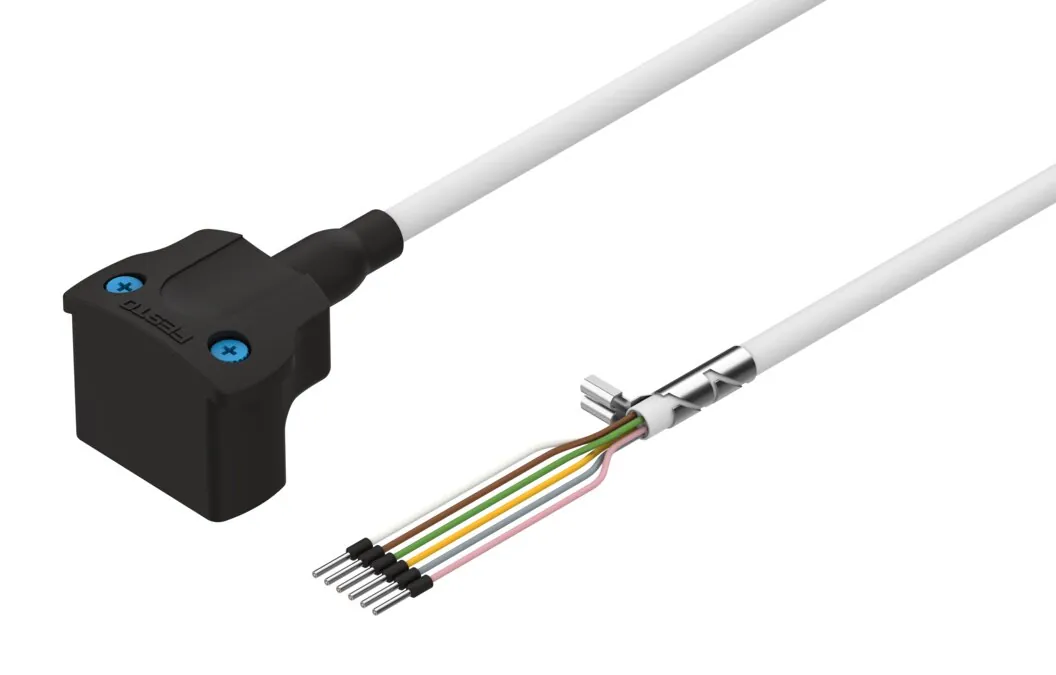

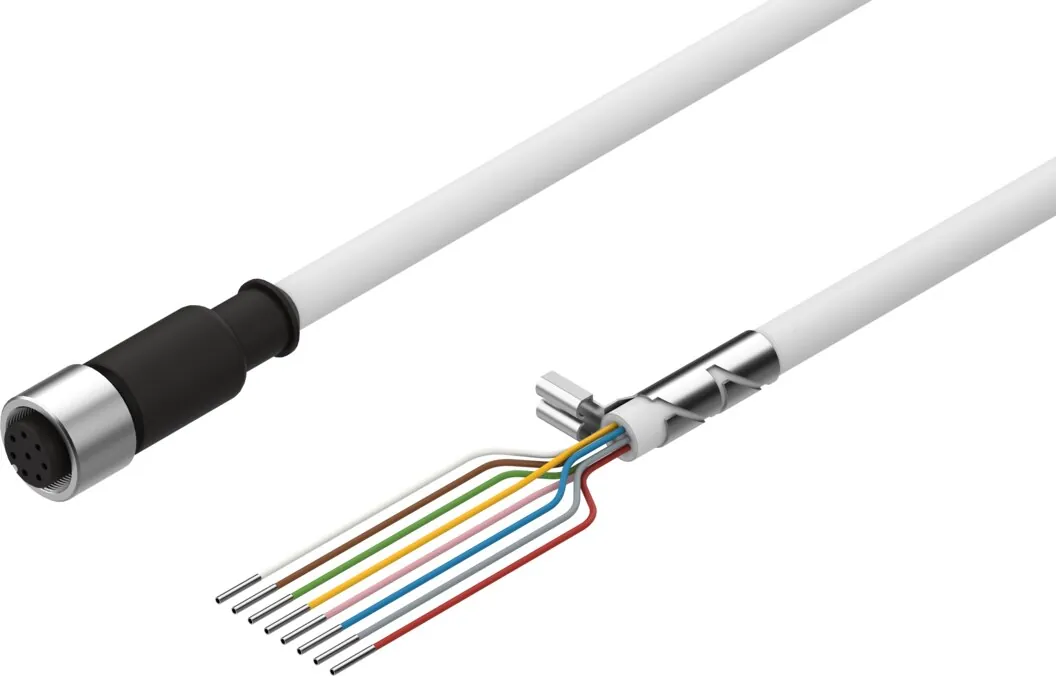

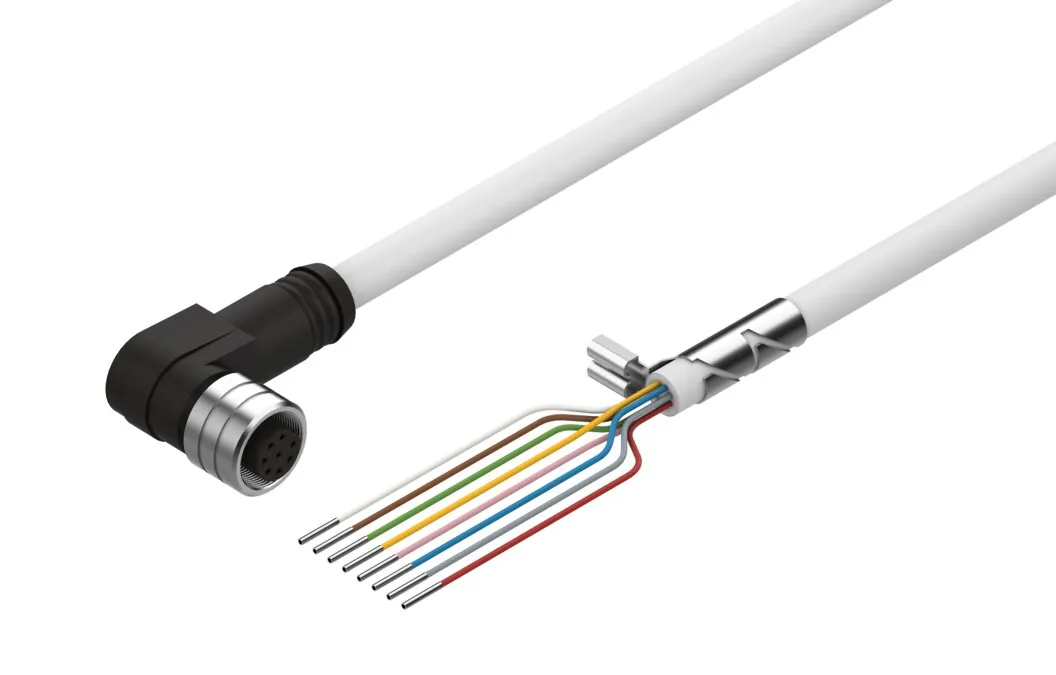

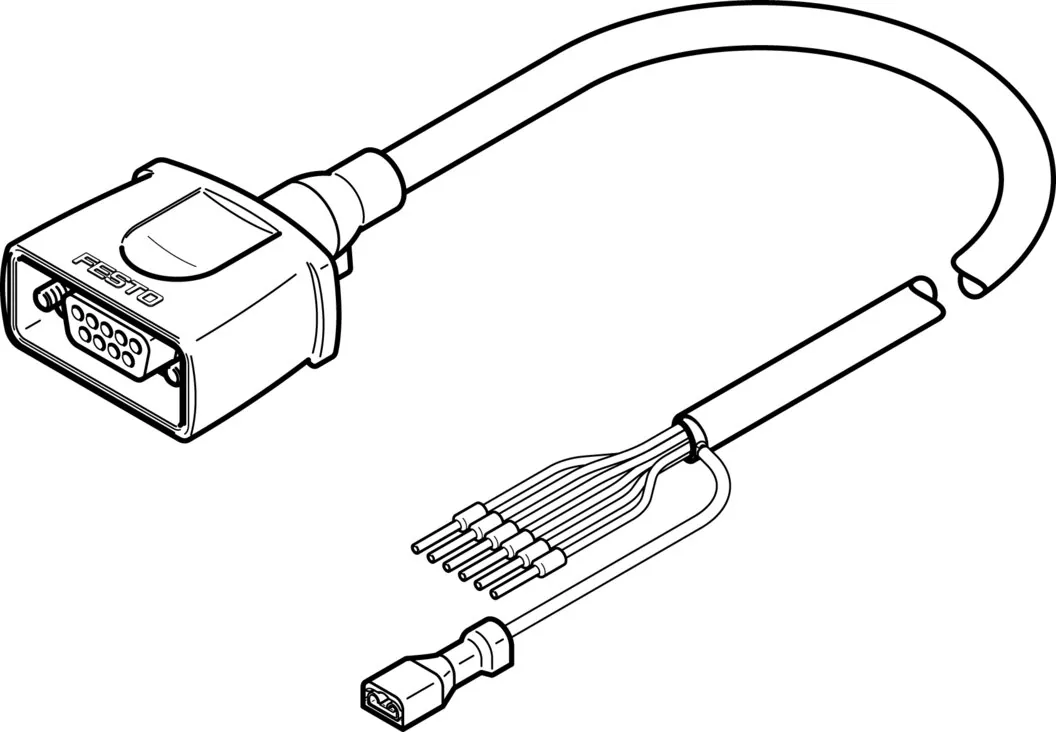

Датчики и кабели24
Крепление1

Документы

Документация

PDFТаблица данных ERMO-32-ST-EPDF · Festo · на русскомPDFКаталог Festo ERMOPDF · на английском · Festo, 2026ERMOВсе исполнения серии4 позиции, подбор по параметрам

FAQ

Частые вопросы

ERMO-32-ST-E: цены, сроки, документы.

Не нашли ответ?

Задайте вопрос инженеру — ответим в течение рабочего дня.

Задать вопрос +7 (812) 907-45-64
01Какие характеристики у ERMO-32-ST-E?

Поворотный привод Festo ERMO-32-ST-E, артикул 3008528: размер — 32; код интерфейса, базовый — E8-55; энергия удара в крайних положениях — 0,00029 Дж; положение при сборке — любое; тип крепления — с внутренней резьбой; масса — 2,20 кг. Все характеристики — в таблице на этой странице, они взяты из таблицы данных Festo.

02В каких условиях можно использовать ERMO-32-ST-E?

По таблице данных Festo: температура окружающей среды — 0 … 50 °C; класс защиты — IP40.

03Из каких материалов изготовлен ERMO-32-ST-E?

Материал фланца — алюминиевый сплав, анодированный; материал корпуса — алюминиевый сплав, анодированный. Материалы указаны по таблице данных Festo.

04Как расшифровать обозначение ERMO-32-ST-E?

ERMO — поворотный привод; 32 — типоразмер: 32; ST — тип двигателя: шаговый двигатель ST; E — измерительная система: энкодер.

05Какие исполнения есть в серии ERMO, кроме ERMO-32-ST-E?

В серии «Поворотный привод ERMO» — 4 позиции. Все позиции серии с отбором по параметрам — на странице серии.

06Какие принадлежности подходят к ERMO-32-ST-E?

В блоке «Принадлежности» на этой странице: датчики и кабели (24), крепление (1). Например: SIEN-M8B-PS-K-L, EADP-ES-R3-32. Подобраны по каталогу Festo для этого размера.

07Есть ли на ERMO-32-ST-E документация и 3D-модель?

На этой странице: таблица данных Festo в PDF; каталог Festo ERMO; 3D-модель Festo — во вкладке «3D». Скачивание без регистрации.

08Сколько стоит ERMO-32-ST-E и какой срок поставки?

Цену и срок сообщаем в коммерческом предложении: добавьте ERMO-32-ST-E в список и отправьте запрос. Срок указываем для авиа- и наземной доставки, обычно отвечаем в течение рабочего дня.

09ERMO-32-ST-E — это оригинальная продукция Festo?

Да. Поставляем оригинальную продукцию Festo, артикул производителя — 3008528; ввоз официальный, с грузовой таможенной декларацией.
