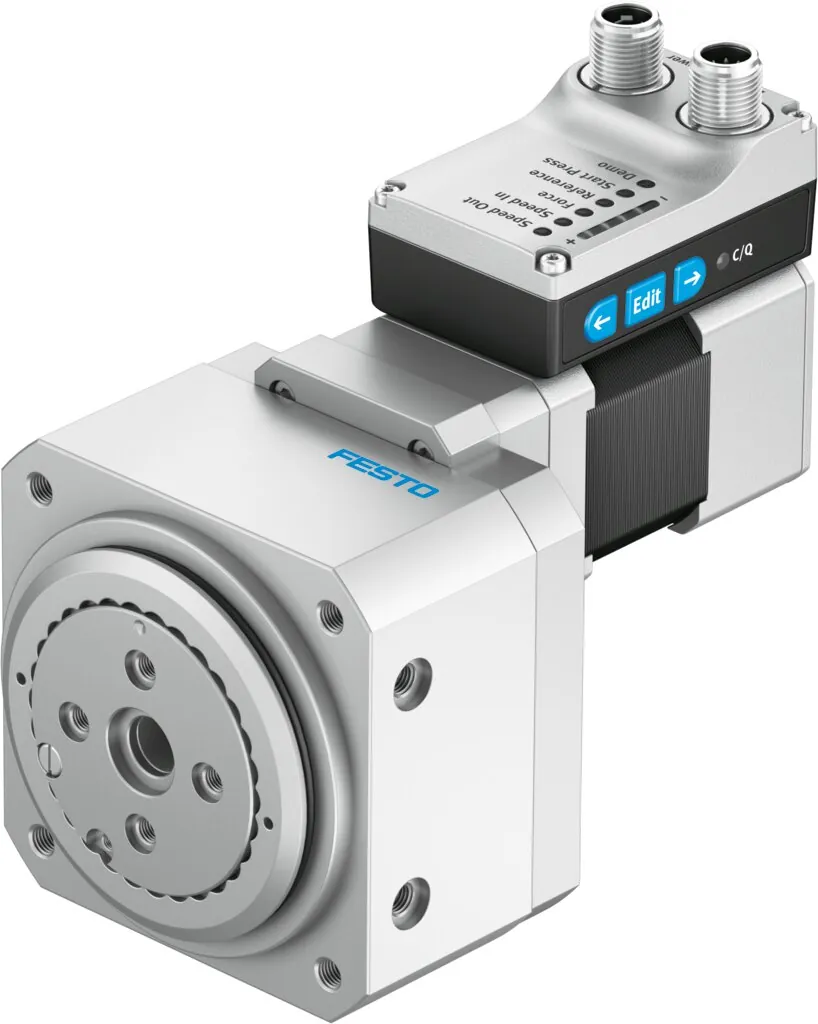

FestoПоворотный привод в сборе

ERMS-25-90-ST-M-H1-PLK-AA

GTIN 4052568458829 Оригинал Festo

Поворотный привод в сборе Festo ERMS-25-90-ST-M-H1-PLK-AA: 25; 3 м/с; 90°.

Размер
25
Скорость в режиме Speed Press
3 м/с
Угол поворота
90°
Положение при сборке
Любое
Тип крепления
С внутренней резьбой
Масса
1,47 кг

Цена и срок — в коммерческом предложении: считаем авиа- и наземную доставку.

Угол поворота

Обозначение

Что означает ERMS-25-90-ST-M-H1-PLK-AA

  1. ERMSСерия

    Поворотный привод в сборе

  2. 25Типоразмер

    25

  3. 90Номинальный угол поворота

    90°

  4. STТип двигателя

    Шаговый двигатель ST

  5. MКонтроллер

    Встроенный

  6. H1Панель управления

    Встроенный

  7. PLKПротокол или управление

    PNP и IO-Link

  8. AAКонтроль конечных положений

    Со встроенным контролем конечных положений

Характеристики

Технические данные ERMS-25-90-ST-M-H1-PLK-AA

Основные

Размер
25
Тип конструкции
Электромеханический поворотный привод; Со встроенным приводом; Со встроенным редуктором
Положение при сборке
Любое
Тип крепления
С внутренней резьбой
Угол поворота
90°
Коэффициент редукции
9:1
Макс. скорость
150 1/min
Макс. скорость при 90°
105 1/min
Угловой люфт
0,2 °
Точность повторения
±0,05 °
Определение позиции
Энкодер двигателя
Макс. аксиальное усилие
350 Н
Макс. радиальное усилие
450 Н
Допустимый момент инерции
0,0065 кг·м²
Шаговый угол при полном шаге
1,8 °
Погрешность шагового угла
±5 %
Рабочий цикл
100 %
Электропитание, тип подключения
Разъем
Электропитание, технология подключения
M12x1, кодировка T to EN 61076-2-111
Электропитание, количество контактов/проводов
4
Логический интерфейс, тип подключения
Разъем
Логический интерфейс, способ подключения
M12x1, A-код в соответствии с EN 61076-2-101
Логический интерфейс, число контактов
8
Логический интерфейс, схема контактов
00992264
Макс. длина линии
15 м, выходы; 15 м, входы; 20 м с IO-Link
Номинальное напряжение DC
24 В
Номинальный ток
3 А
Номинальный ток мотора
3 А
Макс. потребление тока
3 А
Допустимые колебания напряжения
+/- 15 %
Кол-во цифровых логических входов
2
Характеристики логических входов
Конфигурируемый; Без гальванической развязки
Спецификация, цифровой вход
По IEC 61131-2, тип 1
Диапазон работы логических входов
24 В
Вход логической схемы
PNP (положительное переключение)
Кол-во цифровых выходов на 24 В DC
2
Характеристики цифровых выходов
Конфигурируемый; Без гальванической развязки
Макс. ток, цифровые выходы логики
100 мА
Цифровые выходы
PNP (положительное переключение)
IO-Link, поддержка SIO режима
Да
IO-Link, протокол
Устройство V 1.1
IO-Link, режим связи
COM3 (230.4 kbd)
IO-Link, тип порта
A
IO-Link, число портов
1
IO-Link, ширина данных процесса OUT
2 байта
IO-Link, содержание данных процесса OUT
Move in 1 bit; Move out 1 bit; Quit Error 1 bit; Move Intermediate 1 bit
IO-Link, ширина данных процесса IN
2 байта
IO-Link, данные процесса содержат IN
State In 1 bit; State Out 1 bit; State Move 1 bit; State Device 1 bit; State Intermediate 1 bit
IO-Link, содержание сервисных данных IN
32 bit Force; 32 bit Position; 32 bit Speed
IO-Link, минимальное время цикла
1 мс
IO-Link, требуется память данных
0,5 кБ
IO-Link, способ присоединения
Разъем
Параметры конфигурации интерфейса
IO-Link; Пользовательский интерфейс
Класс защиты изоляции
B
Тип мотора
Шаговый мотор
Датчик положения ротора
Абсолютный однооборотный энкодер
Принцип измерения поворотного энкодера
Магнитный
Триггер энкодера положения ротора
16 Bit
Тарировка
Фиксирующий упор, позитивный; Фиксирующий упор, негативный
Функция защиты
Индикация температуры
Дополнительные функции
Пользовательский интерфейс; Встроенный контроль конечных положений
Дисплей
LED
Режим готовности дисплея
LED
Угловое ускорение
<= 140 рад/с²
Авторизация
Знак RCM
Знак KC
KC-EMV
Обозначение CE (см. заявление о соответствии)
В соответствии с директивой EU по электромагнитной совместимости EMC; в соответствии с директивой EU RoHS
Маркировка UKCA (см. декларацию о соответствии)
По британским нормам ЭМС; По британским нормам RoHS
Пиковый момент
2,7 Н·м
Код интерфейса, базовый
E8-55
Класс защиты
IP40
Класс безопасности
III
Примечание по окружающей температуре
При температуре окружающей среды выше 30 °C мощность нужно снижать; на 2 % на каждый градус.
Относительная влажность воздуха
0 — 85 %
Стойкость к вибрации
Испытание на транспортировку, степень жёсткости 1 по FN 942017-4 и EN 60068-2-6
Сопротивление ударной нагрузке
Шоковый тест с уровнем опасности 1 в соответствии с FN 942017-5; и EN 60068-2-27
Скорость в режиме Speed Press
3 м/с
Макс. потребление тока, система управления
0,3 А
Интервалы обслуживания
Смазка на весь срок службы

Условия работы

Температура хранения
−20 … 60 °C
Температура окружающей среды
0 … 50 °C
Соответствие PWIS (вещества, мешающие окраске)
VDMA24364 zone III

Масса

Вес продукта
1472 г

Материалы

Замечания по материалу
Соответствует директиве по ограничению использования опасных веществ (RoHS)
Материал фланца
Алюминиевый сплав, анодированная
Материал корпуса
Анодированный алюминий

Принадлежности

Что подходит к ERMS-25-90-ST-M-H1-PLK-AA

По разделу «Принадлежности» каталога Festo — для размера 25.

Крепление2
Датчики и кабели24

Документы

Документация

PDFТаблица данных ERMS-25-90-ST-M-H1-PLK-AAPDF · Festo · на русскомPDFКаталог Festo ERMSPDF · на английском · Festo, 2026ERMSВсе исполнения серии4 позиции, подбор по параметрам

FAQ

Частые вопросы

ERMS-25-90-ST-M-H1-PLK-AA: цены, сроки, документы.

Не нашли ответ?

Задайте вопрос инженеру — ответим в течение рабочего дня.

Задать вопрос +7 (812) 907-45-64
01Какие характеристики у ERMS-25-90-ST-M-H1-PLK-AA?

Поворотный привод в сборе Festo ERMS-25-90-ST-M-H1-PLK-AA, артикул 8087819: размер — 25; скорость в режиме Speed Press — 3 м/с; угол поворота — 90°; положение при сборке — любое; тип крепления — с внутренней резьбой; масса — 1,47 кг. Все характеристики — в таблице на этой странице, они взяты из таблицы данных Festo.

02В каких условиях можно использовать ERMS-25-90-ST-M-H1-PLK-AA?

По таблице данных Festo: температура окружающей среды — 0 … 50 °C; класс защиты — IP40.

03Из каких материалов изготовлен ERMS-25-90-ST-M-H1-PLK-AA?

Материал фланца — алюминиевый сплав, анодированная; материал корпуса — анодированный алюминий. Материалы указаны по таблице данных Festo.

04Как расшифровать обозначение ERMS-25-90-ST-M-H1-PLK-AA?

ERMS — поворотный привод в сборе; 25 — типоразмер: 25; 90 — номинальный угол поворота: 90°; ST — тип двигателя: шаговый двигатель ST; M — контроллер: встроенный; H1 — панель управления: встроенный; PLK — протокол или управление: PNP и IO-Link; AA — контроль конечных положений: со встроенным контролем конечных положений.

05Какие исполнения есть в серии ERMS, кроме ERMS-25-90-ST-M-H1-PLK-AA?

В серии «Поворотный привод в сборе ERMS» — 4 позиции. У ERMS-25-90-ST-M-H1-PLK-AA: угол поворота — 90°. Другие варианты (угол поворота: 180°) переключаются на этой странице. Все позиции серии с отбором по параметрам — на странице серии.

06Какие принадлежности подходят к ERMS-25-90-ST-M-H1-PLK-AA?

В блоке «Принадлежности» на этой странице: крепление (2), датчики и кабели (24). Например: ZBH-15, CDSU-1. Подобраны по каталогу Festo для этого размера.

07Есть ли на ERMS-25-90-ST-M-H1-PLK-AA документация и 3D-модель?

На этой странице: таблица данных Festo в PDF; каталог Festo ERMS; 3D-модель Festo — во вкладке «3D». Скачивание без регистрации.

08Сколько стоит ERMS-25-90-ST-M-H1-PLK-AA и какой срок поставки?

Цену и срок сообщаем в коммерческом предложении: добавьте ERMS-25-90-ST-M-H1-PLK-AA в список и отправьте запрос. Срок указываем для авиа- и наземной доставки, обычно отвечаем в течение рабочего дня.

09ERMS-25-90-ST-M-H1-PLK-AA — это оригинальная продукция Festo?

Да. Поставляем оригинальную продукцию Festo, артикул производителя — 8087819; ввоз официальный, с грузовой таможенной декларацией.
