FestoДержатель вакуумного захвата

ESH-HCL-4-PK

GTIN 4052568078393 Оригинал Festo

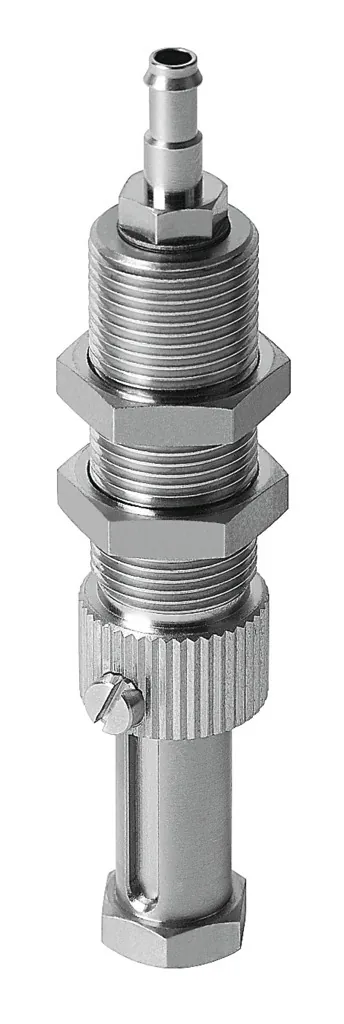

Держатель вакуумного захвата Festo ESH-HCL-4-PK: с длинным компенсатором длины, присоединение вакуума сверху, крепление держателя двумя шестигранными гайками.

Подключение вакуума
PK-4
Компенсатор высоты для держателя вакуумного захвата
20 мм
Крепление присоски
M6
Относительно держателя присоски
Размер 4
Объем
1,535 см³
Масса
45 г

Цена и срок — в коммерческом предложении: считаем авиа- и наземную доставку.

Подключение вакуума

Обозначение

Что означает ESH-HCL-4-PK

  1. ESHСерия

    Держатель вакуумного захвата

  2. HCLИсполнение держателя

    Наружная резьба, 2 гайки, присоединение сверху, длинный компенсатор высоты

  3. 4Присоединение присоски

    M6

  4. PKВакуумное присоединение

    Ниппель под шланг

Характеристики

Технические данные ESH-HCL-4-PK

Основные

Компенсатор высоты для держателя вакуумного захвата
20 мм
Объем
1,535 см³
Положение при сборке
Вертикальный
Тип конструкции
Подключение вакуума сверху; с компенсатором высоты
Относительно держателя присоски
Размер 4
Тип крепления
С контргайкой
Крепление присоски
M6
Подключение вакуума
PK-4

Условия работы

Рабочая среда
Атмосферный воздух по стандарту ISO 8573-1:2010 [7:-:-]
Классификация сопротивления коррозии CRC
1 — Низкая стойкость к коррозии
Соответствие PWIS (вещества, мешающие окраске)
VDMA24364-A1-L
Температура окружающей среды
−10 … 60 °C

Масса

Вес продукта
45 г

Материалы

Замечания по материалу
Соответствует директиве по ограничению использования опасных веществ (RoHS)
Материал уплотнений
NBR; Сталь
Материал скобы
Алюминий; Никелированная латунь; POM; Закаленная сталь; Легированная сталь

Документы

Документация

PDFТаблица данных ESH-HCL-4-PKPDF · Festo · на русскомPDFКаталог Festo ESHPDF · на английском · Festo, 2026ESH-HCLВсе исполнения серии6 позиций, подбор по параметрам

FAQ

Частые вопросы

ESH-HCL-4-PK: цены, сроки, документы.

Не нашли ответ?

Задайте вопрос инженеру — ответим в течение рабочего дня.

Задать вопрос +7 (812) 907-45-64
01Какие характеристики у ESH-HCL-4-PK?

Держатель вакуумного захвата Festo ESH-HCL-4-PK, артикул 189230: подключение вакуума — PK-4; компенсатор высоты для держателя вакуумного захвата — 20 мм; крепление присоски — M6; относительно держателя присоски — размер 4; объем — 1,535 см³; масса — 45 г. Все характеристики — в таблице на этой странице, они взяты из таблицы данных Festo.

02В каких условиях можно использовать ESH-HCL-4-PK?

По таблице данных Festo: температура окружающей среды — −10 … 60 °C; рабочая среда — атмосферный воздух по стандарту ISO 8573-1:2010 [7:-:-].

03Из каких материалов изготовлен ESH-HCL-4-PK?

Материал уплотнений — NBR, сталь; материал скобы — алюминий, никелированная латунь, POM, закаленная сталь, легированная сталь. Материалы указаны по таблице данных Festo.

04Как расшифровать обозначение ESH-HCL-4-PK?

ESH — держатель вакуумного захвата; HCL — исполнение держателя: наружная резьба, 2 гайки, присоединение сверху, длинный компенсатор высоты; 4 — присоединение присоски: M6; PK — вакуумное присоединение: ниппель под шланг.

05Какие исполнения есть в серии ESH-HCL, кроме ESH-HCL-4-PK?

В серии «Держатель вакуумного захвата ESH-HCL» — 6 позиций. У ESH-HCL-4-PK: подключение вакуума — PK-4. Другие варианты (подключение вакуума: QS-6) переключаются на этой странице. Все позиции серии с отбором по параметрам — на странице серии.

06Есть ли на ESH-HCL-4-PK документация и 3D-модель?

На этой странице: таблица данных Festo в PDF; каталог Festo ESH; 3D-модель Festo — во вкладке «3D». Скачивание без регистрации.

07Сколько стоит ESH-HCL-4-PK и какой срок поставки?

Цену и срок сообщаем в коммерческом предложении: добавьте ESH-HCL-4-PK в список и отправьте запрос. Срок указываем для авиа- и наземной доставки, обычно отвечаем в течение рабочего дня.

08ESH-HCL-4-PK — это оригинальная продукция Festo?

Да. Поставляем оригинальную продукцию Festo, артикул производителя — 189230; ввоз официальный, с грузовой таможенной декларацией.
