FestoДержатель вакуумного захвата

ESH-HDL-6-G

GTIN 4052568149796 Оригинал Festo

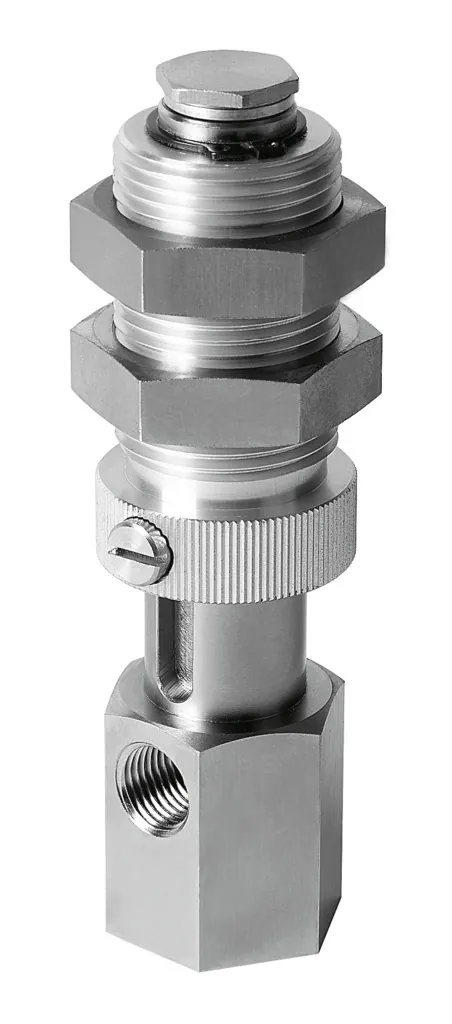

Держатель вакуумного захвата Festo ESH-HDL-6-G: с длинным компенсатором длины, присоединение вакуума сбоку, крепление держателя двумя шестигранными гайками.

Подключение вакуума
G1/4
Компенсатор высоты для держателя вакуумного захвата
40 мм
Крепление присоски
M20x2
Относительно держателя присоски
Размер 6
Объем
16,968 см³
Масса
560 г

Цена и срок — в коммерческом предложении: считаем авиа- и наземную доставку.

Обозначение

Что означает ESH-HDL-6-G

  1. ESHСерия

    Держатель вакуумного захвата

  2. HDLИсполнение держателя

    Наружная резьба, 2 гайки, присоединение сбоку, длинный компенсатор высоты

  3. 6Присоединение присоски

    M20x2

  4. GВакуумное присоединение

    Резьба

Характеристики

Технические данные ESH-HDL-6-G

Основные

Компенсатор высоты для держателя вакуумного захвата
40 мм
Объем
16,968 см³
Положение при сборке
Вертикальный
Тип конструкции
Подключение вакуума сбоку; с компенсатором высоты
Относительно держателя присоски
Размер 6
Тип крепления
С контргайкой
Крепление присоски
M20x2
Подключение вакуума
G1/4

Условия работы

Рабочая среда
Атмосферный воздух по стандарту ISO 8573-1:2010 [7:-:-]
Классификация сопротивления коррозии CRC
1 — Низкая стойкость к коррозии
Соответствие PWIS (вещества, мешающие окраске)
VDMA24364-A1-L
Температура окружающей среды
−10 … 60 °C

Масса

Вес продукта
560 г

Материалы

Замечания по материалу
Соответствует директиве по ограничению использования опасных веществ (RoHS)
Материал скобы
Алюминий; Никелированная латунь; POM; Закаленная сталь; Легированная сталь

Документы

Документация

PDFТаблица данных ESH-HDL-6-GPDF · Festo · на русскомPDFКаталог Festo ESHPDF · на английском · Festo, 2026ESH-HDLВсе исполнения серии4 позиции, подбор по параметрам

FAQ

Частые вопросы

ESH-HDL-6-G: цены, сроки, документы.

Не нашли ответ?

Задайте вопрос инженеру — ответим в течение рабочего дня.

Задать вопрос +7 (812) 907-45-64
01Какие характеристики у ESH-HDL-6-G?

Держатель вакуумного захвата Festo ESH-HDL-6-G, артикул 189252: подключение вакуума — G1/4; компенсатор высоты для держателя вакуумного захвата — 40 мм; крепление присоски — M20x2; относительно держателя присоски — размер 6; объем — 16,968 см³; масса — 560 г. Все характеристики — в таблице на этой странице, они взяты из таблицы данных Festo.

02В каких условиях можно использовать ESH-HDL-6-G?

По таблице данных Festo: температура окружающей среды — −10 … 60 °C; рабочая среда — атмосферный воздух по стандарту ISO 8573-1:2010 [7:-:-].

03Из каких материалов изготовлен ESH-HDL-6-G?

Материал скобы — алюминий, никелированная латунь, POM, закаленная сталь, легированная сталь. Материалы указаны по таблице данных Festo.

04Как расшифровать обозначение ESH-HDL-6-G?

ESH — держатель вакуумного захвата; HDL — исполнение держателя: наружная резьба, 2 гайки, присоединение сбоку, длинный компенсатор высоты; 6 — присоединение присоски: M20x2; G — вакуумное присоединение: резьба.

05Какие исполнения есть в серии ESH-HDL, кроме ESH-HDL-6-G?

В серии «Держатель вакуумного захвата ESH-HDL» — 4 позиции. Все позиции серии с отбором по параметрам — на странице серии.

06Есть ли на ESH-HDL-6-G документация и 3D-модель?

На этой странице: таблица данных Festo в PDF; каталог Festo ESH; 3D-модель Festo — во вкладке «3D». Скачивание без регистрации.

07Сколько стоит ESH-HDL-6-G и какой срок поставки?

Цену и срок сообщаем в коммерческом предложении: добавьте ESH-HDL-6-G в список и отправьте запрос. Срок указываем для авиа- и наземной доставки, обычно отвечаем в течение рабочего дня.

08ESH-HDL-6-G — это оригинальная продукция Festo?

Да. Поставляем оригинальную продукцию Festo, артикул производителя — 189252; ввоз официальный, с грузовой таможенной декларацией.
