FestoДержатель вакуумного захвата

ESH-HE-5-G1/4

GTIN 4052568041809 Оригинал Festo

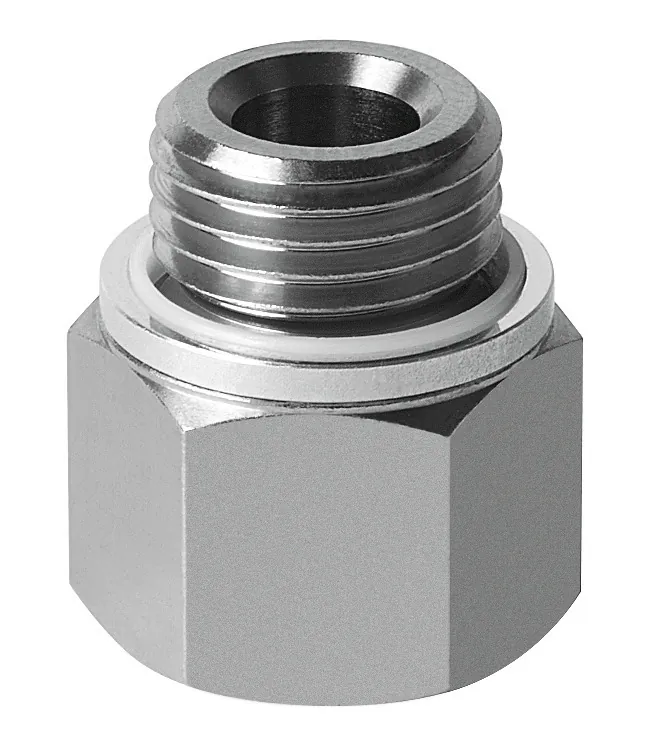

Держатель вакуумного захвата Festo ESH-HE-5-G1/4: без компенсатора высоты, с прямым креплением на резьбе.

Подключение вакуума
G1/4
Условный проход
7 мм
Крепление присоски
M10
Относительно держателя присоски
Размер 5
Объем
1,227 см³
Масса
24 г

Цена и срок — в коммерческом предложении: считаем авиа- и наземную доставку.

Обозначение

Что означает ESH-HE-5-G1/4

  1. ESHСерия

    Держатель вакуумного захвата

  2. HEИсполнение держателя

    Наружная ввёртная резьба, присоединение сверху

  3. 5Присоединение присоски

    M10

  4. G1/4Вакуумное присоединение

    Резьба G1/4

Характеристики

Технические данные ESH-HE-5-G1/4

Основные

Условный проход
7 мм
Объем
1,227 см³
Положение при сборке
Вертикальный
Тип конструкции
Подключение вакуума сверху
Относительно держателя присоски
Размер 5
Тип крепления
С наружной резьбой; Через канал вакуума
Крепление присоски
M10
Подключение вакуума
G1/4

Условия работы

Рабочая среда
Атмосферный воздух по стандарту ISO 8573-1:2010 [7:-:-]
Классификация сопротивления коррозии CRC
1 — Низкая стойкость к коррозии
Соответствие PWIS (вещества, мешающие окраске)
VDMA24364-A1-L
Температура окружающей среды
−10 … 60 °C

Масса

Вес продукта
24 г

Материалы

Замечания по материалу
Соответствует директиве по ограничению использования опасных веществ (RoHS)
Материал уплотнений
Алюминиевый сплав; NBR; POM; Сталь
Материал скобы
Закаленная сталь

Документы

Документация

PDFТаблица данных ESH-HE-5-G1/4PDF · Festo · на русскомPDFКаталог Festo ESHPDF · на английском · Festo, 2026ESH-HEВсе исполнения серии5 позиций, подбор по параметрам

FAQ

Частые вопросы

ESH-HE-5-G1/4: цены, сроки, документы.

Не нашли ответ?

Задайте вопрос инженеру — ответим в течение рабочего дня.

Задать вопрос +7 (812) 907-45-64
01Какие характеристики у ESH-HE-5-G1/4?

Держатель вакуумного захвата Festo ESH-HE-5-G1/4, артикул 189257: подключение вакуума — G1/4; условный проход — 7 мм; крепление присоски — M10; относительно держателя присоски — размер 5; объем — 1,227 см³; масса — 24 г. Все характеристики — в таблице на этой странице, они взяты из таблицы данных Festo.

02В каких условиях можно использовать ESH-HE-5-G1/4?

По таблице данных Festo: температура окружающей среды — −10 … 60 °C; рабочая среда — атмосферный воздух по стандарту ISO 8573-1:2010 [7:-:-].

03Из каких материалов изготовлен ESH-HE-5-G1/4?

Материал уплотнений — алюминиевый сплав, NBR, POM, сталь; материал скобы — закаленная сталь. Материалы указаны по таблице данных Festo.

04Как расшифровать обозначение ESH-HE-5-G1/4?

ESH — держатель вакуумного захвата; HE — исполнение держателя: наружная ввёртная резьба, присоединение сверху; 5 — присоединение присоски: M10; G1/4 — вакуумное присоединение: резьба G1/4.

05Какие исполнения есть в серии ESH-HE, кроме ESH-HE-5-G1/4?

В серии «Держатель вакуумного захвата ESH-HE» — 5 позиций. Все позиции серии с отбором по параметрам — на странице серии.

06Есть ли на ESH-HE-5-G1/4 документация и 3D-модель?

На этой странице: таблица данных Festo в PDF; каталог Festo ESH; 3D-модель Festo — во вкладке «3D». Скачивание без регистрации.

07Сколько стоит ESH-HE-5-G1/4 и какой срок поставки?

Цену и срок сообщаем в коммерческом предложении: добавьте ESH-HE-5-G1/4 в список и отправьте запрос. Срок указываем для авиа- и наземной доставки, обычно отвечаем в течение рабочего дня.

08ESH-HE-5-G1/4 — это оригинальная продукция Festo?

Да. Поставляем оригинальную продукцию Festo, артикул производителя — 189257; ввоз официальный, с грузовой таможенной декларацией.
