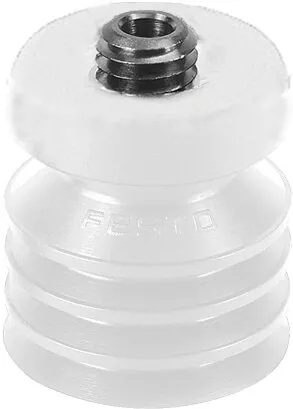

FestoКомплектный вакуумный захват

ESS-10-CS

GTIN 4052568042615 Оригинал Festo

Комплектный вакуумный захват Festo ESS-10-CS: легко заменяется.

Диаметр присоски
10 мм
Форма вакуумного захвата
Круглый, сильфон на 3,5 гофра
Подключение вакуума
M4
Цвет
Прозрачный
Компенсатор высоты присоски
3,3 мм
Масса
2 г

Цена и срок — в коммерческом предложении: считаем авиа- и наземную доставку.

Форма вакуумного захвата

Цвет

  • Голубой
  • Красный/коричневый
  • Прозрачный
  • Серый
  • Черное/белое пятно
  • Черный

Обозначение

Что означает ESS-10-CS

  1. ESSСерия

    Комплектный вакуумный захват

  2. 10Размер присоски

    Диаметр 10 мм

  3. CSФорма присоски и материал

    Круглая сильфонная, 3,5 гофра; силикон

Характеристики

Технические данные ESS-10-CS

Основные

Компенсатор высоты присоски
3,3 мм
Мин. радиус заготовки
25 мм
Условный проход
2 мм
Диаметр присоски
10 мм
Объем присоски
0,29 см³
Положение штуцера
Сверху
Положение при сборке
Любое
Относительно держателя присоски
Размер 3
Форма вакуумного захвата
Круглый, сильфон на 3,5 гофра
Номинальное рабочее давление
−0,7 бар
Безопасны для пищевых продуктов
См. Дополнительную информацию о материале
Усилие удержания при номинальном рабочем давлении
3,9 Н
Боковое усилие при номинальном рабочем давлении
1 Н
Тип крепления
Через канал вакуума
Подключение вакуума
M4
Цвет
Прозрачный
Твердость по Шору
50 +/- 5

Условия работы

Рабочее давление
−0,95 … 0 бар
Рабочая среда
Атмосферный воздух по стандарту ISO 8573-1:2010 [7:-:-]
Классификация сопротивления коррозии CRC
1 — Низкая стойкость к коррозии
Соответствие PWIS (вещества, мешающие окраске)
VDMA24364 zone III
Температура окружающей среды
−30 … 180 °C

Масса

Вес продукта
1,6 г

Материалы

Материал резьбовой заглушки
Никелированная латунь
Замечания по материалу
Соответствует директиве по ограничению использования опасных веществ (RoHS)
Материал вакуумного захвата
VMQ (силикон)

Принадлежности

Что подходит к ESS-10-CS

По разделу «Принадлежности» каталога Festo — для размера 10.

Сменные части1

Документы

Документация

PDFТаблица данных ESS-10-CSPDF · Festo · на русскомPDFКаталог Festo ESSPDF · на английском · Festo, 2026ESSВсе исполнения серии171 позиция, подбор по параметрам

FAQ

Частые вопросы

ESS-10-CS: цены, сроки, документы.

Не нашли ответ?

Задайте вопрос инженеру — ответим в течение рабочего дня.

Задать вопрос +7 (812) 907-45-64
01Какие характеристики у ESS-10-CS?

Комплектный вакуумный захват Festo ESS-10-CS, артикул 189399: диаметр присоски — 10 мм; форма вакуумного захвата — круглый, сильфон на 3,5 гофра; подключение вакуума — M4; цвет — прозрачный; компенсатор высоты присоски — 3,3 мм; масса — 2 г. Все характеристики — в таблице на этой странице, они взяты из таблицы данных Festo.

02Как подобрать вакуумный захват?

По форме, диаметру и материалу присоски: они зависят от массы детали и её поверхности.

03При каком давлении и температуре работает ESS-10-CS?

По таблице данных Festo: рабочее давление — −0,95 … 0 бар; температура окружающей среды — −30 … 180 °C; рабочая среда — атмосферный воздух по стандарту ISO 8573-1:2010 [7:-:-].

04Из каких материалов изготовлен ESS-10-CS?

Материал резьбовой заглушки — никелированная латунь; материал вакуумного захвата — VMQ (силикон). Материалы указаны по таблице данных Festo.

05Как расшифровать обозначение ESS-10-CS?

ESS — комплектный вакуумный захват; 10 — размер присоски: диаметр 10 мм; CS — форма присоски и материал: круглая сильфонная, 3,5 гофра, силикон.

06Какие исполнения есть в серии ESS, кроме ESS-10-CS?

В серии «Комплектный вакуумный захват ESS» — 171 позиция. У ESS-10-CS: форма вакуумного захвата — круглый, сильфон на 3,5 гофра; цвет — прозрачный. Другие варианты (форма вакуумного захвата: круглая, 1.5 гофра; круглый плоский) переключаются на этой странице. Все позиции серии с отбором по параметрам — на странице серии.

07Какие принадлежности подходят к ESS-10-CS?

В блоке «Принадлежности» на этой странице: сменные части (1). Например: OASI-10. Подобраны по каталогу Festo для этого размера.

08Есть ли на ESS-10-CS документация и 3D-модель?

На этой странице: таблица данных Festo в PDF; каталог Festo ESS; 3D-модель Festo — во вкладке «3D». Скачивание без регистрации.

09Сколько стоит ESS-10-CS и какой срок поставки?

Цену и срок сообщаем в коммерческом предложении: добавьте ESS-10-CS в список и отправьте запрос. Срок указываем для авиа- и наземной доставки, обычно отвечаем в течение рабочего дня.

10ESS-10-CS — это оригинальная продукция Festo?

Да. Поставляем оригинальную продукцию Festo, артикул производителя — 189399; ввоз официальный, с грузовой таможенной декларацией.
