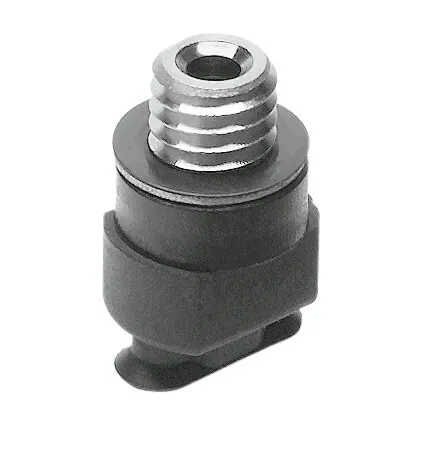

FestoКомплектный вакуумный захват

ESS-10X30-ON

GTIN 4052568042721 Оригинал Festo

Комплектный вакуумный захват Festo ESS-10X30-ON: легко заменяется.

Форма вакуумного захвата
Овальная плоская
Подключение вакуума
M6
Цвет
Черный
Условный проход
2,5 мм
Размер присоски
10x30 мм
Масса
3 г

Цена и срок — в коммерческом предложении: считаем авиа- и наземную доставку.

Подключение вакуума

  • G1/4
  • G1/8
  • M4
  • M6
  • M10
  • M20x2
  • Внутренний диаметр 4 мм
  • Наружный диаметр 3 мм

Характеристики

Технические данные ESS-10X30-ON

Основные

Условный проход
2,5 мм
Размер присоски
10x30 мм
Объем присоски
0,35 см³
Положение штуцера
Сверху
Положение при сборке
Любое
Относительно держателя присоски
Размер 4
Форма вакуумного захвата
Овальная плоская
Номинальное рабочее давление
−0,7 бар
Безопасны для пищевых продуктов
См. Дополнительную информацию о материале
Усилие удержания при номинальном рабочем давлении
15,2 Н
Горизонтальное боковое усилие при номинальном рабочем давлении
23 Н
Вертикальная боковая нагрузка при номинальном рабочем давлении
16 Н
Тип крепления
Через канал вакуума
Подключение вакуума
M6
Цвет
Черный
Твердость по Шору
50 +/- 5

Условия работы

Рабочее давление
−0,95 … 0 бар
Рабочая среда
Атмосферный воздух по стандарту ISO 8573-1:2010 [7:-:-]
Классификация сопротивления коррозии CRC
1 — Низкая стойкость к коррозии
Соответствие PWIS (вещества, мешающие окраске)
VDMA24364-A1-L
Температура окружающей среды
−10 … 70 °C

Масса

Вес продукта
2,9 г

Материалы

Замечания по материалу
Соответствует директиве по ограничению использования опасных веществ (RoHS)
Материал вакуумного захвата
NBR

Принадлежности

Что подходит к ESS-10X30-ON

Фитинги, дроссели и шланги — по пневматическому присоединению из таблицы данных.

Подключение воздуха9

Документы

Документация

PDFТаблица данных ESS-10X30-ONPDF · Festo · на русскомPDFКаталог Festo ESS-ESV-ADDPDF · на английском · Festo, 2026ESSВсе исполнения серии171 позиция, подбор по параметрам

FAQ

Частые вопросы

ESS-10X30-ON: цены, сроки, документы.

Не нашли ответ?

Задайте вопрос инженеру — ответим в течение рабочего дня.

Задать вопрос +7 (812) 907-45-64
01Какие характеристики у ESS-10X30-ON?

Комплектный вакуумный захват Festo ESS-10X30-ON, артикул 189414: форма вакуумного захвата — овальная плоская; подключение вакуума — M6; цвет — черный; условный проход — 2,5 мм; размер присоски — 10x30 мм; масса — 3 г. Все характеристики — в таблице на этой странице, они взяты из таблицы данных Festo.

02Как подобрать вакуумный захват?

По форме, диаметру и материалу присоски: они зависят от массы детали и её поверхности.

03При каком давлении и температуре работает ESS-10X30-ON?

По таблице данных Festo: рабочее давление — −0,95 … 0 бар; температура окружающей среды — −10 … 70 °C; рабочая среда — атмосферный воздух по стандарту ISO 8573-1:2010 [7:-:-].

04Из каких материалов изготовлен ESS-10X30-ON?

Материал вакуумного захвата — NBR. Материалы указаны по таблице данных Festo.

05Какие исполнения есть в серии ESS, кроме ESS-10X30-ON?

В серии «Комплектный вакуумный захват ESS» — 171 позиция. У ESS-10X30-ON: подключение вакуума — M6. Другие варианты (подключение вакуума: M10) переключаются на этой странице. Все позиции серии с отбором по параметрам — на странице серии.

06Какие принадлежности подходят к ESS-10X30-ON?

В блоке «Принадлежности» на этой странице: подключение воздуха (9). Например: QSM-M6-6. Подобраны по каталогу Festo для этого размера.

07Есть ли на ESS-10X30-ON документация и 3D-модель?

На этой странице: таблица данных Festo в PDF; каталог Festo ESS-ESV-ADD; 3D-модель Festo — во вкладке «3D». Скачивание без регистрации.

08Сколько стоит ESS-10X30-ON и какой срок поставки?

Цену и срок сообщаем в коммерческом предложении: добавьте ESS-10X30-ON в список и отправьте запрос. Срок указываем для авиа- и наземной доставки, обычно отвечаем в течение рабочего дня.

09ESS-10X30-ON — это оригинальная продукция Festo?

Да. Поставляем оригинальную продукцию Festo, артикул производителя — 189414; ввоз официальный, с грузовой таможенной декларацией.
