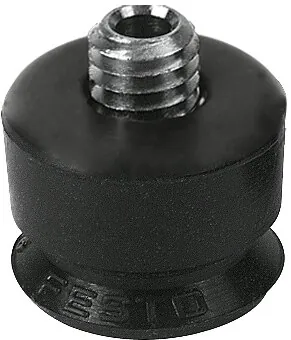

FestoКомплектный вакуумный захват

ESS-15-SNA

GTIN 4052568042097 Оригинал Festo

Комплектный вакуумный захват Festo ESS-15-SNA: легко заменяется.

Диаметр присоски
15 мм
Форма вакуумного захвата
Круглый плоский
Подключение вакуума
M4
Цвет
Черное/белое пятно
Мин. радиус заготовки
35 мм
Масса
2 г

Цена и срок — в коммерческом предложении: считаем авиа- и наземную доставку.

Цвет

Обозначение

Что означает ESS-15-SNA

  1. ESSСерия

    Комплектный вакуумный захват

  2. 15Размер присоски

    Диаметр 15 мм

  3. SNAФорма присоски и материал и дополнительно

    Круглая стандартная; нитрильный каучук (NBR); антистатическое

Характеристики

Технические данные ESS-15-SNA

Основные

Мин. радиус заготовки
35 мм
Условный проход
2 мм
Диаметр присоски
15 мм
Объем присоски
0,208 см³
Положение штуцера
Сверху
Положение при сборке
Любое
Специальные характеристики
Антистатик
Относительно держателя присоски
Размер 3
Форма вакуумного захвата
Круглый плоский
Номинальное рабочее давление
−0,7 бар
Сопротивление поверхности
<= 0,000 МОм
Безопасны для пищевых продуктов
См. Дополнительную информацию о материале
Усилие удержания при номинальном рабочем давлении
8,5 Н
Боковое усилие при номинальном рабочем давлении
13,5 Н
Тип крепления
Через канал вакуума
Подключение вакуума
M4
Цвет
Черное/белое пятно
Твердость по Шору
50 +/- 5

Условия работы

Рабочее давление
−0,95 … 0 бар
Рабочая среда
Атмосферный воздух по стандарту ISO 8573-1:2010 [7:-:-]
Классификация сопротивления коррозии CRC
1 — Низкая стойкость к коррозии
Соответствие PWIS (вещества, мешающие окраске)
VDMA24364-A1-L
Температура окружающей среды
−10 … 70 °C

Масса

Вес продукта
1,9 г

Материалы

Материал резьбовой заглушки
Никелированная латунь
Замечания по материалу
Соответствует директиве по ограничению использования опасных веществ (RoHS)
Материал вакуумного захвата
BR

Документы

Документация

PDFТаблица данных ESS-15-SNAPDF · Festo · на русскомPDFКаталог Festo ESSPDF · на английском · Festo, 2026ESSВсе исполнения серии171 позиция, подбор по параметрам

FAQ

Частые вопросы

ESS-15-SNA: цены, сроки, документы.

Не нашли ответ?

Задайте вопрос инженеру — ответим в течение рабочего дня.

Задать вопрос +7 (812) 907-45-64
01Какие характеристики у ESS-15-SNA?

Комплектный вакуумный захват Festo ESS-15-SNA, артикул 189293: диаметр присоски — 15 мм; форма вакуумного захвата — круглый плоский; подключение вакуума — M4; цвет — черное/белое пятно; мин. радиус заготовки — 35 мм; масса — 2 г. Все характеристики — в таблице на этой странице, они взяты из таблицы данных Festo.

02Как подобрать вакуумный захват?

По форме, диаметру и материалу присоски: они зависят от массы детали и её поверхности.

03При каком давлении и температуре работает ESS-15-SNA?

По таблице данных Festo: рабочее давление — −0,95 … 0 бар; температура окружающей среды — −10 … 70 °C; рабочая среда — атмосферный воздух по стандарту ISO 8573-1:2010 [7:-:-].

04Из каких материалов изготовлен ESS-15-SNA?

Материал резьбовой заглушки — никелированная латунь; материал вакуумного захвата — BR. Материалы указаны по таблице данных Festo.

05Как расшифровать обозначение ESS-15-SNA?

ESS — комплектный вакуумный захват; 15 — размер присоски: диаметр 15 мм; SNA — форма присоски и материал и дополнительно: круглая стандартная, нитрильный каучук (NBR), антистатическое.

06Какие исполнения есть в серии ESS, кроме ESS-15-SNA?

В серии «Комплектный вакуумный захват ESS» — 171 позиция. У ESS-15-SNA: цвет — черное/белое пятно. Другие варианты (цвет: голубой, прозрачный, серый, черный) переключаются на этой странице. Все позиции серии с отбором по параметрам — на странице серии.

07Есть ли на ESS-15-SNA документация и 3D-модель?

На этой странице: таблица данных Festo в PDF; каталог Festo ESS; 3D-модель Festo — во вкладке «3D». Скачивание без регистрации.

08Сколько стоит ESS-15-SNA и какой срок поставки?

Цену и срок сообщаем в коммерческом предложении: добавьте ESS-15-SNA в список и отправьте запрос. Срок указываем для авиа- и наземной доставки, обычно отвечаем в течение рабочего дня.

09ESS-15-SNA — это оригинальная продукция Festo?

Да. Поставляем оригинальную продукцию Festo, артикул производителя — 189293; ввоз официальный, с грузовой таможенной декларацией.
