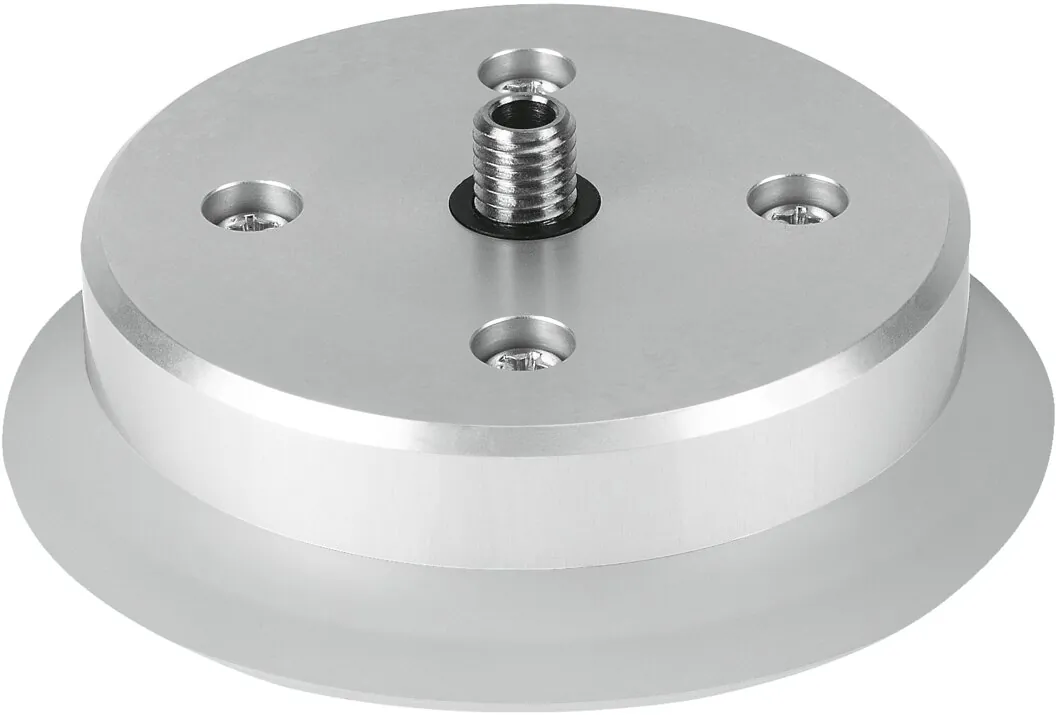

FestoКомплектный вакуумный захват

ESS-150-SS

GTIN 4052568149857 Оригинал Festo

Комплектный вакуумный захват Festo ESS-150-SS: легко заменяется.

Диаметр присоски
150 мм
Форма вакуумного захвата
Круглый плоский
Подключение вакуума
M20x2
Цвет
Прозрачный
Мин. радиус заготовки
480 мм
Масса
719 г

Цена и срок — в коммерческом предложении: считаем авиа- и наземную доставку.

Цвет

Обозначение

Что означает ESS-150-SS

  1. ESSСерия

    Комплектный вакуумный захват

  2. 150Размер присоски

    Диаметр 150 мм

  3. SSФорма присоски и материал

    Круглая стандартная; силикон

Характеристики

Технические данные ESS-150-SS

Основные

Мин. радиус заготовки
480 мм
Условный проход
10 мм
Диаметр присоски
150 мм
Объем присоски
173,826 см³
Положение штуцера
Сверху
Положение при сборке
Любое
Относительно держателя присоски
Размер 6
Форма вакуумного захвата
Круглый плоский
Номинальное рабочее давление
−0,7 бар
Безопасны для пищевых продуктов
См. Дополнительную информацию о материале
Усилие удержания при номинальном рабочем давлении
900 Н
Боковое усилие при номинальном рабочем давлении
400 Н
Тип крепления
Через канал вакуума
Подключение вакуума
M20x2
Цвет
Прозрачный
Твердость по Шору
50 +/- 5

Условия работы

Рабочее давление
−0,95 … 0 бар
Рабочая среда
Атмосферный воздух по стандарту ISO 8573-1:2010 [7:-:-]
Классификация сопротивления коррозии CRC
1 — Низкая стойкость к коррозии
Соответствие PWIS (вещества, мешающие окраске)
VDMA24364 zone III
Температура окружающей среды
−30 … 180 °C

Масса

Вес продукта
719 г

Материалы

Материал резьбовой заглушки
NBR; Сталь, с никелировкой; Гальванизированная и хромированная сталь
Замечания по материалу
Соответствует директиве по ограничению использования опасных веществ (RoHS)
Материал вакуумного захвата
VMQ (силикон)

Принадлежности

Что подходит к ESS-150-SS

По разделу «Принадлежности» каталога Festo — для размера 150.

Сменные части1

Документы

Документация

PDFТаблица данных ESS-150-SSPDF · Festo · на русскомPDFКаталог Festo ESSPDF · на английском · Festo, 2026ESSВсе исполнения серии171 позиция, подбор по параметрам

FAQ

Частые вопросы

ESS-150-SS: цены, сроки, документы.

Не нашли ответ?

Задайте вопрос инженеру — ответим в течение рабочего дня.

Задать вопрос +7 (812) 907-45-64
01Какие характеристики у ESS-150-SS?

Комплектный вакуумный захват Festo ESS-150-SS, артикул 189328: диаметр присоски — 150 мм; форма вакуумного захвата — круглый плоский; подключение вакуума — M20x2; цвет — прозрачный; мин. радиус заготовки — 480 мм; масса — 719 г. Все характеристики — в таблице на этой странице, они взяты из таблицы данных Festo.

02Как подобрать вакуумный захват?

По форме, диаметру и материалу присоски: они зависят от массы детали и её поверхности.

03При каком давлении и температуре работает ESS-150-SS?

По таблице данных Festo: рабочее давление — −0,95 … 0 бар; температура окружающей среды — −30 … 180 °C; рабочая среда — атмосферный воздух по стандарту ISO 8573-1:2010 [7:-:-].

04Из каких материалов изготовлен ESS-150-SS?

Материал резьбовой заглушки — NBR, сталь, с никелировкой, гальванизированная и хромированная сталь; материал вакуумного захвата — VMQ (силикон). Материалы указаны по таблице данных Festo.

05Как расшифровать обозначение ESS-150-SS?

ESS — комплектный вакуумный захват; 150 — размер присоски: диаметр 150 мм; SS — форма присоски и материал: круглая стандартная, силикон.

06Какие исполнения есть в серии ESS, кроме ESS-150-SS?

В серии «Комплектный вакуумный захват ESS» — 171 позиция. У ESS-150-SS: цвет — прозрачный. Другие варианты (цвет: голубой, серый, черный) переключаются на этой странице. Все позиции серии с отбором по параметрам — на странице серии.

07Какие принадлежности подходят к ESS-150-SS?

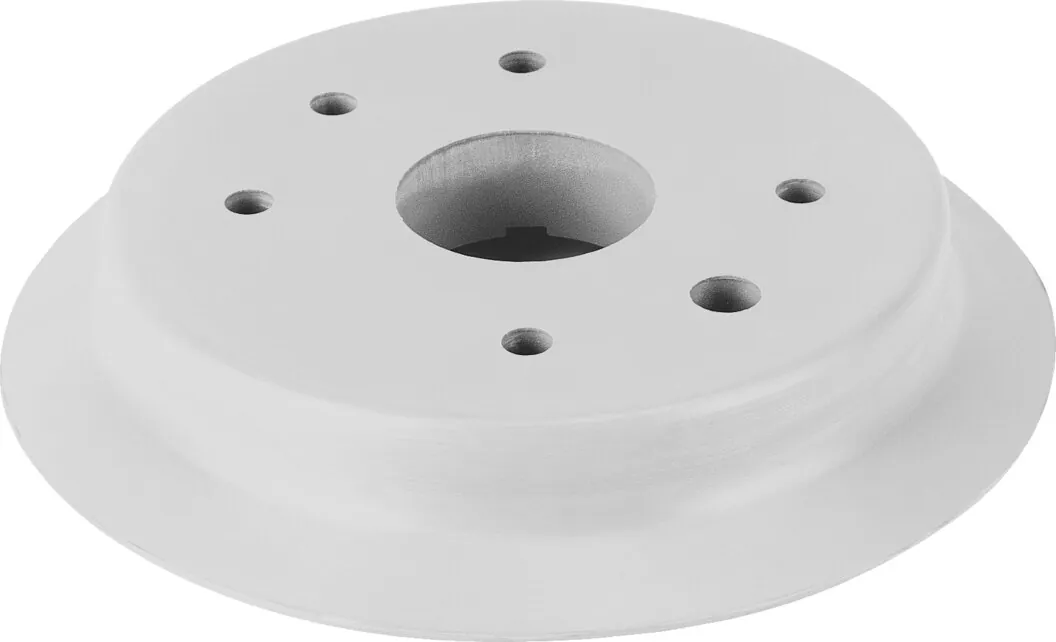

В блоке «Принадлежности» на этой странице: сменные части (1). Например: ESV-150-SS. Подобраны по каталогу Festo для этого размера.

08Есть ли на ESS-150-SS документация и 3D-модель?

На этой странице: таблица данных Festo в PDF; каталог Festo ESS; 3D-модель Festo — во вкладке «3D». Скачивание без регистрации.

09Сколько стоит ESS-150-SS и какой срок поставки?

Цену и срок сообщаем в коммерческом предложении: добавьте ESS-150-SS в список и отправьте запрос. Срок указываем для авиа- и наземной доставки, обычно отвечаем в течение рабочего дня.

10ESS-150-SS — это оригинальная продукция Festo?

Да. Поставляем оригинальную продукцию Festo, артикул производителя — 189328; ввоз официальный, с грузовой таможенной декларацией.
