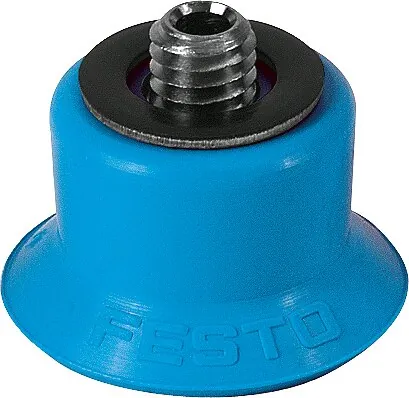

FestoКомплектный вакуумный захват

ESS-20-EU

GTIN 4052568042332 Оригинал Festo

Комплектный вакуумный захват Festo ESS-20-EU: легко заменяется.

Диаметр присоски
20 мм
Форма вакуумного захвата
Круглый, сверхглубокий
Подключение вакуума
M6
Цвет
Голубой
Мин. радиус заготовки
30 мм
Масса
6 г

Цена и срок — в коммерческом предложении: считаем авиа- и наземную доставку.

Форма вакуумного захвата

Цвет

Обозначение

Что означает ESS-20-EU

  1. ESSСерия

    Комплектный вакуумный захват

  2. 20Размер присоски

    Диаметр 20 мм

  3. EUФорма присоски и материал

    Круглая особо глубокая; полиуретан

Характеристики

Технические данные ESS-20-EU

Основные

Мин. радиус заготовки
30 мм
Условный проход
3 мм
Диаметр присоски
20 мм
Объем присоски
0,84 см³
Положение штуцера
Сверху
Положение при сборке
Любое
Относительно держателя присоски
Размер 4
Форма вакуумного захвата
Круглый, сверхглубокий
Номинальное рабочее давление
−0,7 бар
Безопасны для пищевых продуктов
См. Дополнительную информацию о материале
Усилие удержания при номинальном рабочем давлении
17 Н
Боковое усилие при номинальном рабочем давлении
16 Н
Тип крепления
Через канал вакуума
Подключение вакуума
M6
Цвет
Голубой
Твердость по Шору
60 +/- 5

Условия работы

Рабочее давление
−0,95 … 0 бар
Рабочая среда
Атмосферный воздух по стандарту ISO 8573-1:2010 [7:-:-]
Классификация сопротивления коррозии CRC
1 — Низкая стойкость к коррозии
Соответствие PWIS (вещества, мешающие окраске)
VDMA24364 zone III
Температура окружающей среды
−20 … 60 °C

Масса

Вес продукта
6,4 г

Материалы

Материал резьбовой заглушки
Никелированная латунь; Гальванизированная и хромированная сталь
Замечания по материалу
Соответствует директиве по ограничению использования опасных веществ (RoHS)
Материал вакуумного захвата
PUR

Принадлежности

Что подходит к ESS-20-EU

По разделу «Принадлежности» каталога Festo — для размера 20. Фитинги, дроссели и шланги — по пневматическому присоединению из таблицы данных.

Подключение воздуха9
Сменные части12

Документы

Документация

PDFТаблица данных ESS-20-EUPDF · Festo · на русскомPDFКаталог Festo ESSPDF · на английском · Festo, 2026ESSВсе исполнения серии171 позиция, подбор по параметрам

FAQ

Частые вопросы

ESS-20-EU: цены, сроки, документы.

Не нашли ответ?

Задайте вопрос инженеру — ответим в течение рабочего дня.

Задать вопрос +7 (812) 907-45-64
01Какие характеристики у ESS-20-EU?

Комплектный вакуумный захват Festo ESS-20-EU, артикул 189339: диаметр присоски — 20 мм; форма вакуумного захвата — круглый, сверхглубокий; подключение вакуума — M6; цвет — голубой; мин. радиус заготовки — 30 мм; масса — 6 г. Все характеристики — в таблице на этой странице, они взяты из таблицы данных Festo.

02Как подобрать вакуумный захват?

По форме, диаметру и материалу присоски: они зависят от массы детали и её поверхности.

03При каком давлении и температуре работает ESS-20-EU?

По таблице данных Festo: рабочее давление — −0,95 … 0 бар; температура окружающей среды — −20 … 60 °C; рабочая среда — атмосферный воздух по стандарту ISO 8573-1:2010 [7:-:-].

04Из каких материалов изготовлен ESS-20-EU?

Материал резьбовой заглушки — никелированная латунь, гальванизированная и хромированная сталь; материал вакуумного захвата — PUR. Материалы указаны по таблице данных Festo.

05Как расшифровать обозначение ESS-20-EU?

ESS — комплектный вакуумный захват; 20 — размер присоски: диаметр 20 мм; EU — форма присоски и материал: круглая особо глубокая, полиуретан.

06Какие исполнения есть в серии ESS, кроме ESS-20-EU?

В серии «Комплектный вакуумный захват ESS» — 171 позиция. У ESS-20-EU: форма вакуумного захвата — круглый, сверхглубокий; цвет — голубой. Другие варианты (форма вакуумного захвата: круглая, 1.5 гофра; круглый плоский) переключаются на этой странице. Все позиции серии с отбором по параметрам — на странице серии.

07Какие принадлежности подходят к ESS-20-EU?

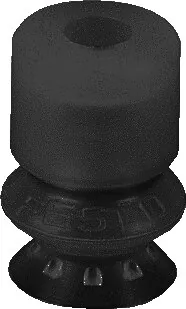

В блоке «Принадлежности» на этой странице: подключение воздуха (9), сменные части (12). Например: QSM-M6-6, ESV-20-BN. Подобраны по каталогу Festo для этого размера.

08Есть ли на ESS-20-EU документация и 3D-модель?

На этой странице: таблица данных Festo в PDF; каталог Festo ESS; 3D-модель Festo — во вкладке «3D». Скачивание без регистрации.

09Сколько стоит ESS-20-EU и какой срок поставки?

Цену и срок сообщаем в коммерческом предложении: добавьте ESS-20-EU в список и отправьте запрос. Срок указываем для авиа- и наземной доставки, обычно отвечаем в течение рабочего дня.

10ESS-20-EU — это оригинальная продукция Festo?

Да. Поставляем оригинальную продукцию Festo, артикул производителя — 189339; ввоз официальный, с грузовой таможенной декларацией.
