FestoКомплектный вакуумный захват

ESS-30-BS

GTIN 4052568042530 Оригинал Festo

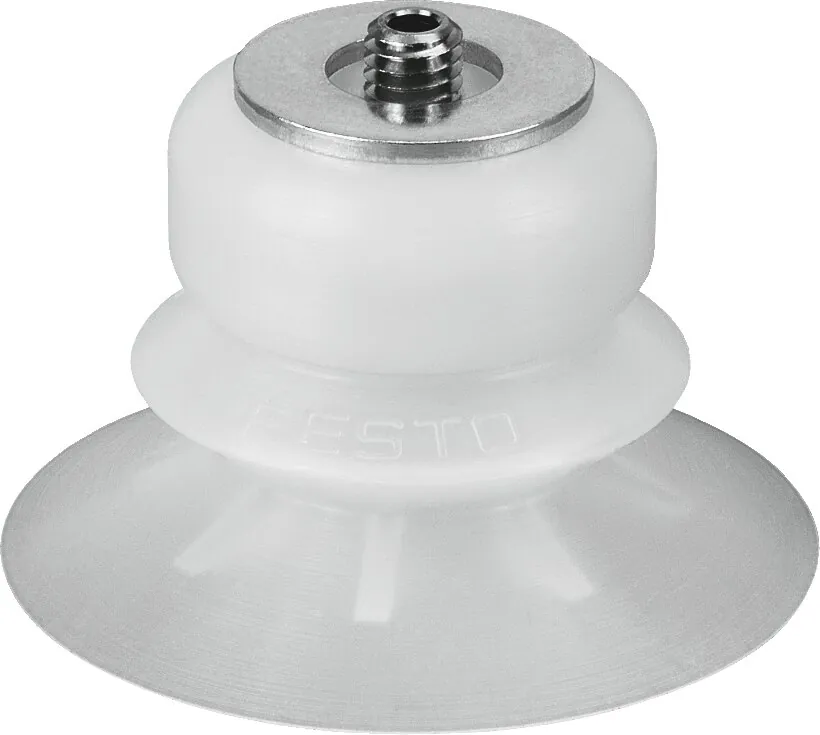

Комплектный вакуумный захват Festo ESS-30-BS: легко заменяется.

Диаметр присоски
30 мм
Форма вакуумного захвата
Круглая, 1.5 гофра
Подключение вакуума
M6
Цвет
Прозрачный
Компенсатор высоты присоски
8 мм
Масса
10 г

Цена и срок — в коммерческом предложении: считаем авиа- и наземную доставку.

Форма вакуумного захвата

Цвет

Обозначение

Что означает ESS-30-BS

  1. ESSСерия

    Комплектный вакуумный захват

  2. 30Размер присоски

    Диаметр 30 мм

  3. BSФорма присоски и материал

    Круглая сильфонная, 1,5 гофра; силикон

Характеристики

Технические данные ESS-30-BS

Основные

Компенсатор высоты присоски
8 мм
Мин. радиус заготовки
80 мм
Условный проход
3 мм
Диаметр присоски
30 мм
Объем присоски
4,07 см³
Положение штуцера
Сверху
Положение при сборке
Любое
Относительно держателя присоски
Размер 4
Форма вакуумного захвата
Круглая, 1.5 гофра
Номинальное рабочее давление
−0,7 бар
Безопасны для пищевых продуктов
См. Дополнительную информацию о материале
Усилие удержания при номинальном рабочем давлении
26,2 Н
Боковое усилие при номинальном рабочем давлении
16 Н
Тип крепления
Через канал вакуума
Подключение вакуума
M6
Цвет
Прозрачный
Твердость по Шору
50 +/- 5

Условия работы

Рабочее давление
−0,95 … 0 бар
Рабочая среда
Атмосферный воздух по стандарту ISO 8573-1:2010 [7:-:-]
Классификация сопротивления коррозии CRC
1 — Низкая стойкость к коррозии
Соответствие PWIS (вещества, мешающие окраске)
VDMA24364 zone III
Температура окружающей среды
−30 … 180 °C

Масса

Вес продукта
9,9 г

Материалы

Материал резьбовой заглушки
Никелированная латунь; Гальванизированная и хромированная сталь
Замечания по материалу
Соответствует директиве по ограничению использования опасных веществ (RoHS)
Материал вакуумного захвата
VMQ (силикон)

Принадлежности

Что подходит к ESS-30-BS

По разделу «Принадлежности» каталога Festo — для размера 30. Фитинги, дроссели и шланги — по пневматическому присоединению из таблицы данных.

Подключение воздуха9
Сменные части2

Документы

Документация

PDFТаблица данных ESS-30-BSPDF · Festo · на русскомPDFКаталог Festo ESSPDF · на английском · Festo, 2026ESSВсе исполнения серии171 позиция, подбор по параметрам

FAQ

Частые вопросы

ESS-30-BS: цены, сроки, документы.

Не нашли ответ?

Задайте вопрос инженеру — ответим в течение рабочего дня.

Задать вопрос +7 (812) 907-45-64
01Какие характеристики у ESS-30-BS?

Комплектный вакуумный захват Festo ESS-30-BS, артикул 189384: диаметр присоски — 30 мм; форма вакуумного захвата — круглая, 1.5 гофра; подключение вакуума — M6; цвет — прозрачный; компенсатор высоты присоски — 8 мм; масса — 10 г. Все характеристики — в таблице на этой странице, они взяты из таблицы данных Festo.

02Как подобрать вакуумный захват?

По форме, диаметру и материалу присоски: они зависят от массы детали и её поверхности.

03При каком давлении и температуре работает ESS-30-BS?

По таблице данных Festo: рабочее давление — −0,95 … 0 бар; температура окружающей среды — −30 … 180 °C; рабочая среда — атмосферный воздух по стандарту ISO 8573-1:2010 [7:-:-].

04Из каких материалов изготовлен ESS-30-BS?

Материал резьбовой заглушки — никелированная латунь, гальванизированная и хромированная сталь; материал вакуумного захвата — VMQ (силикон). Материалы указаны по таблице данных Festo.

05Как расшифровать обозначение ESS-30-BS?

ESS — комплектный вакуумный захват; 30 — размер присоски: диаметр 30 мм; BS — форма присоски и материал: круглая сильфонная, 1,5 гофра, силикон.

06Какие исполнения есть в серии ESS, кроме ESS-30-BS?

В серии «Комплектный вакуумный захват ESS» — 171 позиция. У ESS-30-BS: форма вакуумного захвата — круглая, 1.5 гофра; цвет — прозрачный. Другие варианты (форма вакуумного захвата: круглый плоский; круглый, сверхглубокий; круглый, сильфон на 3,5 гофра) переключаются на этой странице. Все позиции серии с отбором по параметрам — на странице серии.

07Какие принадлежности подходят к ESS-30-BS?

В блоке «Принадлежности» на этой странице: подключение воздуха (9), сменные части (2). Например: QSM-M6-6, ESV-30-BS. Подобраны по каталогу Festo для этого размера.

08Есть ли на ESS-30-BS документация и 3D-модель?

На этой странице: таблица данных Festo в PDF; каталог Festo ESS; 3D-модель Festo — во вкладке «3D». Скачивание без регистрации.

09Сколько стоит ESS-30-BS и какой срок поставки?

Цену и срок сообщаем в коммерческом предложении: добавьте ESS-30-BS в список и отправьте запрос. Срок указываем для авиа- и наземной доставки, обычно отвечаем в течение рабочего дня.

10ESS-30-BS — это оригинальная продукция Festo?

Да. Поставляем оригинальную продукцию Festo, артикул производителя — 189384; ввоз официальный, с грузовой таможенной декларацией.
