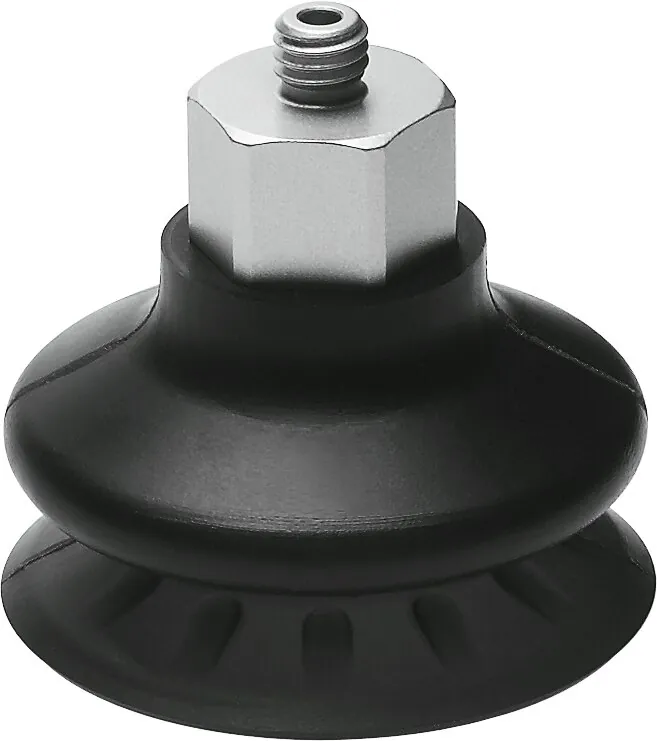

FestoКомплектный вакуумный захват

ESS-40-BT-M6

GTIN 4052568083205 Оригинал Festo

Комплектный вакуумный захват Festo ESS-40-BT-M6: легко заменяется.

Диаметр присоски
40 мм
Форма вакуумного захвата
Круглая, 1.5 гофра
Подключение вакуума
M6
Цвет
Красный/коричневый
Компенсатор высоты для держателя вакуумного захвата
9 мм
Масса
18 г

Цена и срок — в коммерческом предложении: считаем авиа- и наземную доставку.

Форма вакуумного захвата

  • Круглая, 1.5 гофра
  • Круглый глубокий
  • Круглый плоский
  • Круглый, сверхглубокий
  • Круглый, сильфон на 3,5 гофра
  • Овальная плоская

Подключение вакуума

  • G1/4
  • G1/8
  • M4
  • M6
  • M10
  • M20x2
  • Внутренний диаметр 4 мм
  • Наружный диаметр 3 мм

Цвет

Обозначение

Что означает ESS-40-BT-M6

  1. ESSСерия

    Комплектный вакуумный захват

  2. 40Размер присоски

    Диаметр 40 мм

  3. BTФорма присоски и материал

    Круглая сильфонная, 1,5 гофра; высокопрочный полиуретановый эластомер

  4. M6Вакуумное присоединение

    Резьба M6

Характеристики

Технические данные ESS-40-BT-M6

Основные

Компенсатор высоты для держателя вакуумного захвата
9 мм
Мин. радиус заготовки
35 мм
Условный проход
2,5 мм
Диаметр присоски
40 мм
Объем присоски
9,8 см³
Положение при сборке
Любое
Относительно держателя присоски
Размер 4
Форма вакуумного захвата
Круглая, 1.5 гофра
Номинальное рабочее давление
−0,7 бар
Усилие удержания при номинальном рабочем давлении
59 Н
Боковое усилие при номинальном рабочем давлении
22 Н
Тип крепления
Через канал вакуума
Подключение вакуума
M6
Цвет
Красный/коричневый
Твердость по Шору
72 +/- 5

Условия работы

Рабочее давление
−0,95 … 0 бар
Рабочая среда
Атмосферный воздух по стандарту ISO 8573-1:2010 [7:-:-]
Классификация сопротивления коррозии CRC
2 — Средняя стойкость к коррозии
Соответствие PWIS (вещества, мешающие окраске)
VDMA24364-A1-L
Температура окружающей среды
−10 … 80 °C

Масса

Вес продукта
18 г

Материалы

Материал резьбовой заглушки
Алюминиевый сплав
Замечания по материалу
Соответствует директиве по ограничению использования опасных веществ (RoHS)
Материал вакуумного захвата
Vulkollan

Принадлежности

Что подходит к ESS-40-BT-M6

По разделу «Принадлежности» каталога Festo — для размера 40. Фитинги, дроссели и шланги — по пневматическому присоединению из таблицы данных.

Подключение воздуха9
Сменные части1

Документы

Документация

PDFТаблица данных ESS-40-BT-M6PDF · Festo · на русскомPDFКаталог Festo ESSPDF · на английском · Festo, 2026ESSВсе исполнения серии171 позиция, подбор по параметрам

FAQ

Частые вопросы

ESS-40-BT-M6: цены, сроки, документы.

Не нашли ответ?

Задайте вопрос инженеру — ответим в течение рабочего дня.

Задать вопрос +7 (812) 907-45-64
01Какие характеристики у ESS-40-BT-M6?

Комплектный вакуумный захват Festo ESS-40-BT-M6, артикул 525989: диаметр присоски — 40 мм; форма вакуумного захвата — круглая, 1.5 гофра; подключение вакуума — M6; цвет — красный/коричневый; компенсатор высоты для держателя вакуумного захвата — 9 мм; масса — 18 г. Все характеристики — в таблице на этой странице, они взяты из таблицы данных Festo.

02Как подобрать вакуумный захват?

По форме, диаметру и материалу присоски: они зависят от массы детали и её поверхности.

03При каком давлении и температуре работает ESS-40-BT-M6?

По таблице данных Festo: рабочее давление — −0,95 … 0 бар; температура окружающей среды — −10 … 80 °C; рабочая среда — атмосферный воздух по стандарту ISO 8573-1:2010 [7:-:-].

04Из каких материалов изготовлен ESS-40-BT-M6?

Материал резьбовой заглушки — алюминиевый сплав; материал вакуумного захвата — Vulkollan. Материалы указаны по таблице данных Festo.

05Как расшифровать обозначение ESS-40-BT-M6?

ESS — комплектный вакуумный захват; 40 — размер присоски: диаметр 40 мм; BT — форма присоски и материал: круглая сильфонная, 1,5 гофра, высокопрочный полиуретановый эластомер; M6 — вакуумное присоединение: резьба M6.

06Какие исполнения есть в серии ESS, кроме ESS-40-BT-M6?

В серии «Комплектный вакуумный захват ESS» — 171 позиция. У ESS-40-BT-M6: форма вакуумного захвата — круглая, 1.5 гофра; подключение вакуума — M6; цвет — красный/коричневый. Другие варианты (форма вакуумного захвата: круглый глубокий) переключаются на этой странице. Все позиции серии с отбором по параметрам — на странице серии.

07Какие принадлежности подходят к ESS-40-BT-M6?

В блоке «Принадлежности» на этой странице: подключение воздуха (9), сменные части (1). Например: QSM-M6-6, ESV-40-BT. Подобраны по каталогу Festo для этого размера.

08Есть ли на ESS-40-BT-M6 документация и 3D-модель?

На этой странице: таблица данных Festo в PDF; каталог Festo ESS; 3D-модель Festo — во вкладке «3D». Скачивание без регистрации.

09Сколько стоит ESS-40-BT-M6 и какой срок поставки?

Цену и срок сообщаем в коммерческом предложении: добавьте ESS-40-BT-M6 в список и отправьте запрос. Срок указываем для авиа- и наземной доставки, обычно отвечаем в течение рабочего дня.

10ESS-40-BT-M6 — это оригинальная продукция Festo?

Да. Поставляем оригинальную продукцию Festo, артикул производителя — 525989; ввоз официальный, с грузовой таможенной декларацией.
