FestoКомплектный вакуумный захват

ESS-50-BS

GTIN 4052568042592 Оригинал Festo

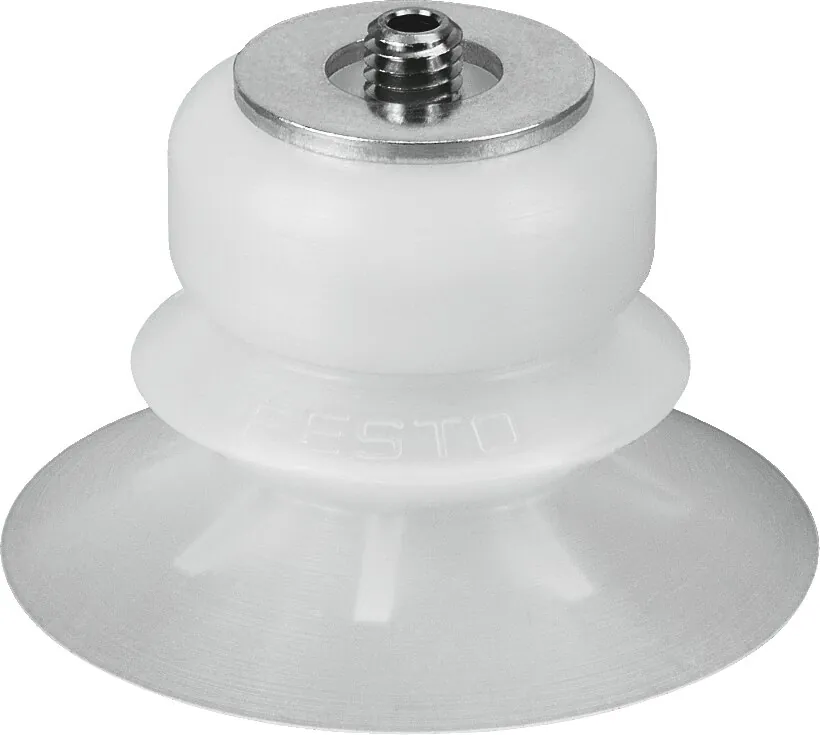

Комплектный вакуумный захват Festo ESS-50-BS: легко заменяется.

Диаметр присоски
50 мм
Форма вакуумного захвата
Круглая, 1.5 гофра
Подключение вакуума
M6
Цвет
Прозрачный
Компенсатор высоты присоски
11 мм
Масса
25 г

Цена и срок — в коммерческом предложении: считаем авиа- и наземную доставку.

Форма вакуумного захвата

Цвет

Обозначение

Что означает ESS-50-BS

  1. ESSСерия

    Комплектный вакуумный захват

  2. 50Размер присоски

    Диаметр 50 мм

  3. BSФорма присоски и материал

    Круглая сильфонная, 1,5 гофра; силикон

Характеристики

Технические данные ESS-50-BS

Основные

Компенсатор высоты присоски
11 мм
Мин. радиус заготовки
150 мм
Условный проход
3 мм
Диаметр присоски
50 мм
Объем присоски
14,23 см³
Положение штуцера
Сверху
Положение при сборке
Любое
Относительно держателя присоски
Размер 4
Форма вакуумного захвата
Круглая, 1.5 гофра
Номинальное рабочее давление
−0,7 бар
Безопасны для пищевых продуктов
См. Дополнительную информацию о материале
Усилие удержания при номинальном рабочем давлении
72,6 Н
Боковое усилие при номинальном рабочем давлении
38 Н
Тип крепления
Через канал вакуума
Подключение вакуума
M6
Цвет
Прозрачный
Твердость по Шору
50 +/- 5

Условия работы

Рабочее давление
−0,95 … 0 бар
Рабочая среда
Атмосферный воздух по стандарту ISO 8573-1:2010 [7:-:-]
Классификация сопротивления коррозии CRC
1 — Низкая стойкость к коррозии
Соответствие PWIS (вещества, мешающие окраске)
VDMA24364 zone III
Температура окружающей среды
−30 … 180 °C

Масса

Вес продукта
24,7 г

Материалы

Материал резьбовой заглушки
Отливка из алюминиевого сплава, никелированная Никелированная латунь; Гальванизированная и хромированная сталь
Замечания по материалу
Соответствует директиве по ограничению использования опасных веществ (RoHS)
Материал вакуумного захвата
VMQ (силикон)

Принадлежности

Что подходит к ESS-50-BS

По разделу «Принадлежности» каталога Festo — для размера 50. Фитинги, дроссели и шланги — по пневматическому присоединению из таблицы данных.

Подключение воздуха9
Сменные части2

Документы

Документация

PDFТаблица данных ESS-50-BSPDF · Festo · на русскомPDFКаталог Festo ESSPDF · на английском · Festo, 2026ESSВсе исполнения серии171 позиция, подбор по параметрам

FAQ

Частые вопросы

ESS-50-BS: цены, сроки, документы.

Не нашли ответ?

Задайте вопрос инженеру — ответим в течение рабочего дня.

Задать вопрос +7 (812) 907-45-64
01Какие характеристики у ESS-50-BS?

Комплектный вакуумный захват Festo ESS-50-BS, артикул 189392: диаметр присоски — 50 мм; форма вакуумного захвата — круглая, 1.5 гофра; подключение вакуума — M6; цвет — прозрачный; компенсатор высоты присоски — 11 мм; масса — 25 г. Все характеристики — в таблице на этой странице, они взяты из таблицы данных Festo.

02Как подобрать вакуумный захват?

По форме, диаметру и материалу присоски: они зависят от массы детали и её поверхности.

03При каком давлении и температуре работает ESS-50-BS?

По таблице данных Festo: рабочее давление — −0,95 … 0 бар; температура окружающей среды — −30 … 180 °C; рабочая среда — атмосферный воздух по стандарту ISO 8573-1:2010 [7:-:-].

04Из каких материалов изготовлен ESS-50-BS?

Материал резьбовой заглушки — отливка из алюминиевого сплава, никелированная Никелированная латунь, гальванизированная и хромированная сталь; материал вакуумного захвата — VMQ (силикон). Материалы указаны по таблице данных Festo.

05Как расшифровать обозначение ESS-50-BS?

ESS — комплектный вакуумный захват; 50 — размер присоски: диаметр 50 мм; BS — форма присоски и материал: круглая сильфонная, 1,5 гофра, силикон.

06Какие исполнения есть в серии ESS, кроме ESS-50-BS?

В серии «Комплектный вакуумный захват ESS» — 171 позиция. У ESS-50-BS: форма вакуумного захвата — круглая, 1.5 гофра; цвет — прозрачный. Другие варианты (форма вакуумного захвата: круглый плоский; круглый, сверхглубокий; круглый, сильфон на 3,5 гофра) переключаются на этой странице. Все позиции серии с отбором по параметрам — на странице серии.

07Какие принадлежности подходят к ESS-50-BS?

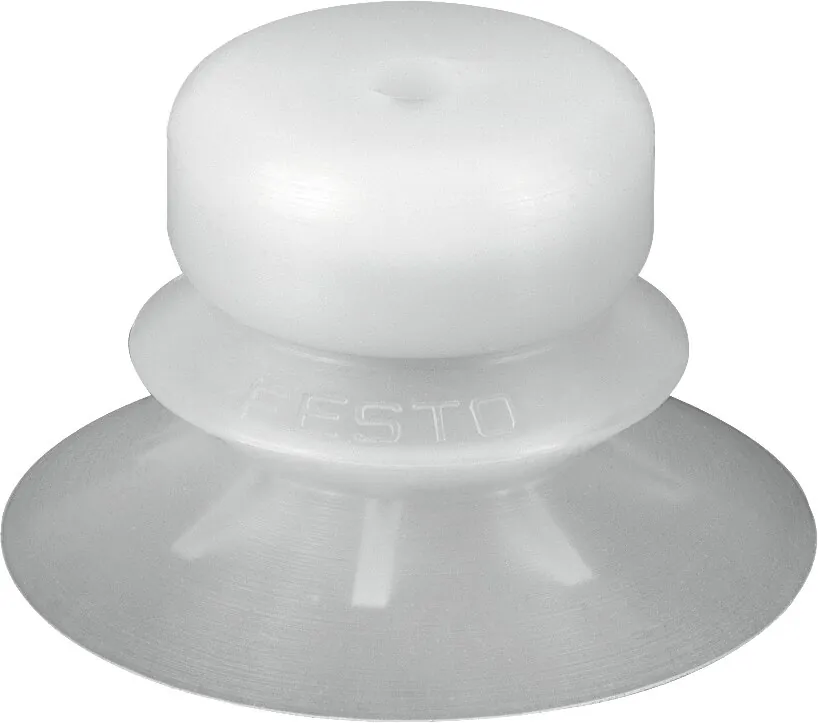

В блоке «Принадлежности» на этой странице: подключение воздуха (9), сменные части (2). Например: QSM-M6-6, ESV-50-BS. Подобраны по каталогу Festo для этого размера.

08Есть ли на ESS-50-BS документация и 3D-модель?

На этой странице: таблица данных Festo в PDF; каталог Festo ESS; 3D-модель Festo — во вкладке «3D». Скачивание без регистрации.

09Сколько стоит ESS-50-BS и какой срок поставки?

Цену и срок сообщаем в коммерческом предложении: добавьте ESS-50-BS в список и отправьте запрос. Срок указываем для авиа- и наземной доставки, обычно отвечаем в течение рабочего дня.

10ESS-50-BS — это оригинальная продукция Festo?

Да. Поставляем оригинальную продукцию Festo, артикул производителя — 189392; ввоз официальный, с грузовой таможенной декларацией.
