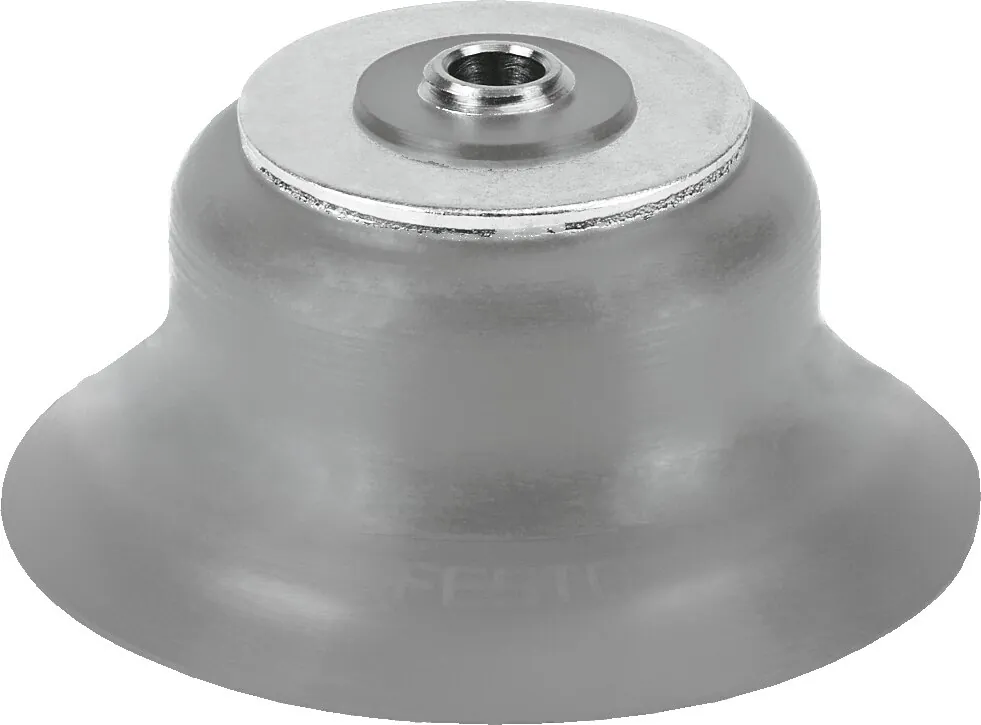

FestoКомплектный вакуумный захват

ESS-60-EF

GTIN 4052568149918 Оригинал Festo

Комплектный вакуумный захват Festo ESS-60-EF: легко заменяется.

Диаметр присоски
60 мм
Форма вакуумного захвата
Круглый, сверхглубокий
Подключение вакуума
M10
Цвет
Серый
Мин. радиус заготовки
120 мм
Масса
48 г

Цена и срок — в коммерческом предложении: считаем авиа- и наземную доставку.

Форма вакуумного захвата

  • Круглая, 1.5 гофра
  • Круглый глубокий
  • Круглый плоский
  • Круглый, сверхглубокий
  • Круглый, сильфон на 3,5 гофра
  • Овальная плоская

Цвет

Обозначение

Что означает ESS-60-EF

  1. ESSСерия

    Комплектный вакуумный захват

  2. 60Размер присоски

    Диаметр 60 мм

  3. EFФорма присоски и материал

    Круглая особо глубокая; фторкаучук (FPM)

Характеристики

Технические данные ESS-60-EF

Основные

Мин. радиус заготовки
120 мм
Условный проход
6 мм
Диаметр присоски
60 мм
Объем присоски
19,77 см³
Положение штуцера
Сверху
Положение при сборке
Любое
Относительно держателя присоски
Размер 5
Форма вакуумного захвата
Круглый, сверхглубокий
Номинальное рабочее давление
−0,7 бар
Безопасны для пищевых продуктов
См. Дополнительную информацию о материале
Усилие удержания при номинальном рабочем давлении
162,5 Н
Боковое усилие при номинальном рабочем давлении
62,5 Н
Тип крепления
Через канал вакуума
Подключение вакуума
M10
Цвет
Серый
Твердость по Шору
60 +/- 5

Условия работы

Рабочее давление
−0,95 … 0 бар
Рабочая среда
Атмосферный воздух по стандарту ISO 8573-1:2010 [7:-:-]
Классификация сопротивления коррозии CRC
1 — Низкая стойкость к коррозии
Соответствие PWIS (вещества, мешающие окраске)
VDMA24364-A1-L
Температура окружающей среды
−10 … 200 °C

Масса

Вес продукта
48 г

Материалы

Материал резьбовой заглушки
Отливка из алюминиевого сплава, никелированная; Сталь, с никелировкой; Гальванизированная и хромированная сталь
Замечания по материалу
Соответствует директиве по ограничению использования опасных веществ (RoHS)
Материал вакуумного захвата
FPM

Принадлежности

Что подходит к ESS-60-EF

По разделу «Принадлежности» каталога Festo — для размера 60.

Сменные части8

Документы

Документация

PDFТаблица данных ESS-60-EFPDF · Festo · на русскомPDFКаталог Festo ESSPDF · на английском · Festo, 2026ESSВсе исполнения серии171 позиция, подбор по параметрам

FAQ

Частые вопросы

ESS-60-EF: цены, сроки, документы.

Не нашли ответ?

Задайте вопрос инженеру — ответим в течение рабочего дня.

Задать вопрос +7 (812) 907-45-64
01Какие характеристики у ESS-60-EF?

Комплектный вакуумный захват Festo ESS-60-EF, артикул 189357: диаметр присоски — 60 мм; форма вакуумного захвата — круглый, сверхглубокий; подключение вакуума — M10; цвет — серый; мин. радиус заготовки — 120 мм; масса — 48 г. Все характеристики — в таблице на этой странице, они взяты из таблицы данных Festo.

02Как подобрать вакуумный захват?

По форме, диаметру и материалу присоски: они зависят от массы детали и её поверхности.

03При каком давлении и температуре работает ESS-60-EF?

По таблице данных Festo: рабочее давление — −0,95 … 0 бар; температура окружающей среды — −10 … 200 °C; рабочая среда — атмосферный воздух по стандарту ISO 8573-1:2010 [7:-:-].

04Из каких материалов изготовлен ESS-60-EF?

Материал вакуумного захвата — FPM. Материалы указаны по таблице данных Festo.

05Как расшифровать обозначение ESS-60-EF?

ESS — комплектный вакуумный захват; 60 — размер присоски: диаметр 60 мм; EF — форма присоски и материал: круглая особо глубокая, фторкаучук (FPM).

06Какие исполнения есть в серии ESS, кроме ESS-60-EF?

В серии «Комплектный вакуумный захват ESS» — 171 позиция. У ESS-60-EF: форма вакуумного захвата — круглый, сверхглубокий; цвет — серый. Другие варианты (форма вакуумного захвата: круглый плоский) переключаются на этой странице. Все позиции серии с отбором по параметрам — на странице серии.

07Какие принадлежности подходят к ESS-60-EF?

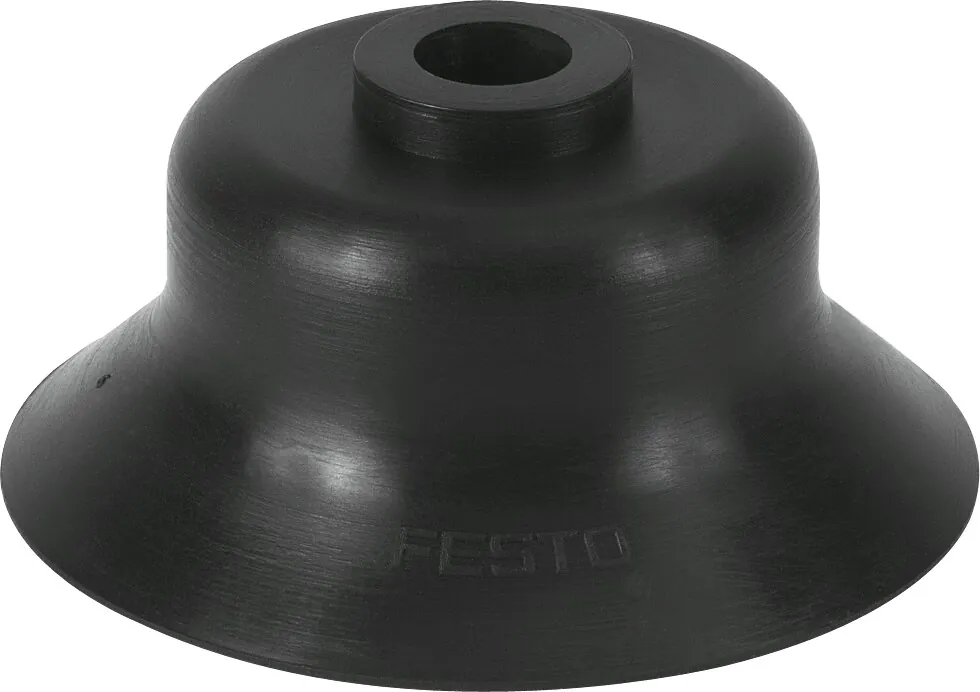

В блоке «Принадлежности» на этой странице: сменные части (8). Например: ESV-60-EN. Подобраны по каталогу Festo для этого размера.

08Есть ли на ESS-60-EF документация и 3D-модель?

На этой странице: таблица данных Festo в PDF; каталог Festo ESS; 3D-модель Festo — во вкладке «3D». Скачивание без регистрации.

09Сколько стоит ESS-60-EF и какой срок поставки?

Цену и срок сообщаем в коммерческом предложении: добавьте ESS-60-EF в список и отправьте запрос. Срок указываем для авиа- и наземной доставки, обычно отвечаем в течение рабочего дня.

10ESS-60-EF — это оригинальная продукция Festo?

Да. Поставляем оригинальную продукцию Festo, артикул производителя — 189357; ввоз официальный, с грузовой таможенной декларацией.
