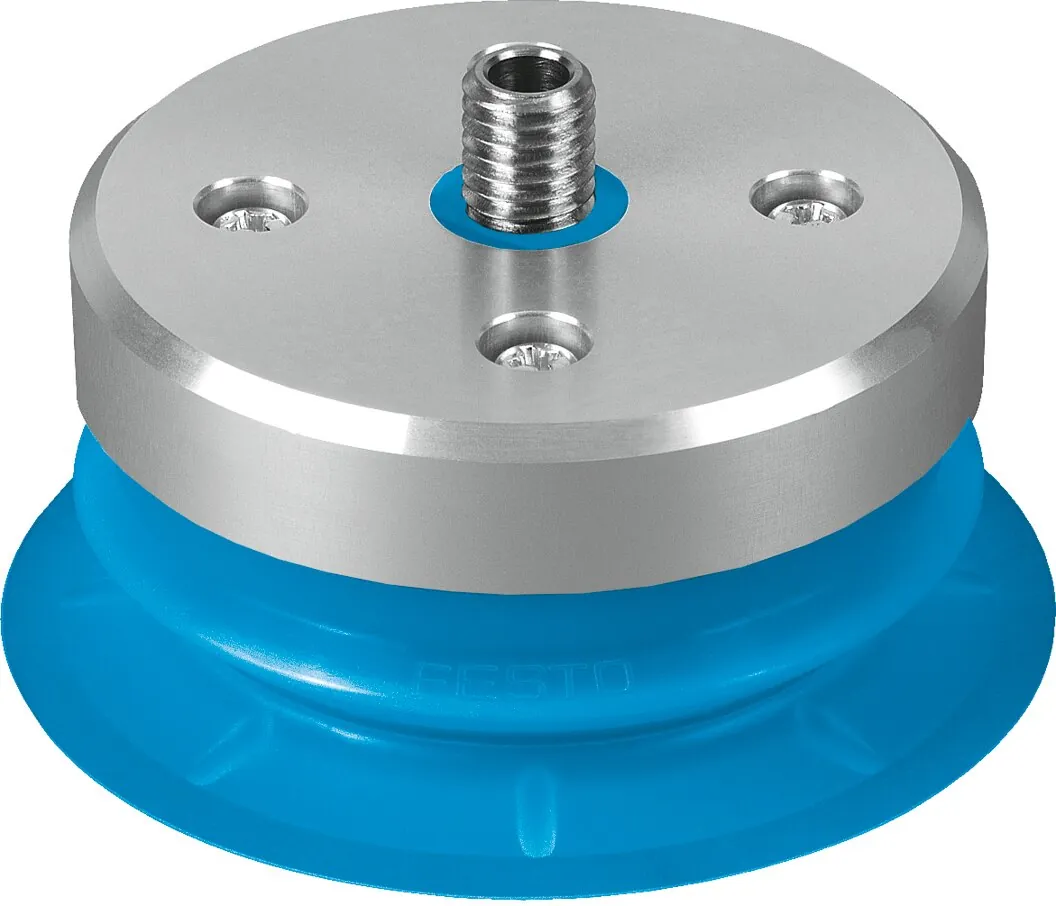

FestoКомплектный вакуумный захват

ESS-80-BU

GTIN 4052568078836 Оригинал Festo

Комплектный вакуумный захват Festo ESS-80-BU: легко заменяется.

Диаметр присоски
80 мм
Форма вакуумного захвата
Круглая, 1.5 гофра
Подключение вакуума
M10
Цвет
Голубой
Компенсатор высоты присоски
10 мм
Масса
139 г

Цена и срок — в коммерческом предложении: считаем авиа- и наземную доставку.

Форма вакуумного захвата

Цвет

Обозначение

Что означает ESS-80-BU

  1. ESSСерия

    Комплектный вакуумный захват

  2. 80Размер присоски

    Диаметр 80 мм

  3. BUФорма присоски и материал

    Круглая сильфонная, 1,5 гофра; полиуретан

Характеристики

Технические данные ESS-80-BU

Основные

Компенсатор высоты присоски
10 мм
Мин. радиус заготовки
430 мм
Условный проход
6 мм
Диаметр присоски
80 мм
Объем присоски
63,9 см³
Положение штуцера
Сверху
Положение при сборке
Любое
Относительно держателя присоски
Размер 5
Форма вакуумного захвата
Круглая, 1.5 гофра
Номинальное рабочее давление
−0,7 бар
Безопасны для пищевых продуктов
См. Дополнительную информацию о материале
Усилие удержания при номинальном рабочем давлении
213,6 Н
Боковое усилие при номинальном рабочем давлении
132,5 Н
Тип крепления
Через канал вакуума
Подключение вакуума
M10
Цвет
Голубой
Твердость по Шору
60 +/- 5

Условия работы

Рабочее давление
−0,95 … 0 бар
Рабочая среда
Атмосферный воздух по стандарту ISO 8573-1:2010 [7:-:-]
Классификация сопротивления коррозии CRC
1 — Низкая стойкость к коррозии
Соответствие PWIS (вещества, мешающие окраске)
VDMA24364 zone III
Температура окружающей среды
−20 … 60 °C

Масса

Вес продукта
139 г

Материалы

Материал резьбовой заглушки
Сталь, с никелировкой; POM; Гальванизированная и хромированная сталь
Замечания по материалу
Соответствует директиве по ограничению использования опасных веществ (RoHS)
Материал вакуумного захвата
PUR

Принадлежности

Что подходит к ESS-80-BU

По разделу «Принадлежности» каталога Festo — для размера 80.

Сменные части1

Документы

Документация

PDFТаблица данных ESS-80-BUPDF · Festo · на русскомPDFКаталог Festo ESSPDF · на английском · Festo, 2026ESSВсе исполнения серии171 позиция, подбор по параметрам

FAQ

Частые вопросы

ESS-80-BU: цены, сроки, документы.

Не нашли ответ?

Задайте вопрос инженеру — ответим в течение рабочего дня.

Задать вопрос +7 (812) 907-45-64
01Какие характеристики у ESS-80-BU?

Комплектный вакуумный захват Festo ESS-80-BU, артикул 189395: диаметр присоски — 80 мм; форма вакуумного захвата — круглая, 1.5 гофра; подключение вакуума — M10; цвет — голубой; компенсатор высоты присоски — 10 мм; масса — 139 г. Все характеристики — в таблице на этой странице, они взяты из таблицы данных Festo.

02Как подобрать вакуумный захват?

По форме, диаметру и материалу присоски: они зависят от массы детали и её поверхности.

03При каком давлении и температуре работает ESS-80-BU?

По таблице данных Festo: рабочее давление — −0,95 … 0 бар; температура окружающей среды — −20 … 60 °C; рабочая среда — атмосферный воздух по стандарту ISO 8573-1:2010 [7:-:-].

04Из каких материалов изготовлен ESS-80-BU?

Материал резьбовой заглушки — сталь, с никелировкой, POM, гальванизированная и хромированная сталь; материал вакуумного захвата — PUR. Материалы указаны по таблице данных Festo.

05Как расшифровать обозначение ESS-80-BU?

ESS — комплектный вакуумный захват; 80 — размер присоски: диаметр 80 мм; BU — форма присоски и материал: круглая сильфонная, 1,5 гофра, полиуретан.

06Какие исполнения есть в серии ESS, кроме ESS-80-BU?

В серии «Комплектный вакуумный захват ESS» — 171 позиция. У ESS-80-BU: форма вакуумного захвата — круглая, 1.5 гофра; цвет — голубой. Другие варианты (форма вакуумного захвата: круглый плоский; круглый, сверхглубокий) переключаются на этой странице. Все позиции серии с отбором по параметрам — на странице серии.

07Какие принадлежности подходят к ESS-80-BU?

В блоке «Принадлежности» на этой странице: сменные части (1). Например: ESV-80-BU. Подобраны по каталогу Festo для этого размера.

08Есть ли на ESS-80-BU документация и 3D-модель?

На этой странице: таблица данных Festo в PDF; каталог Festo ESS; 3D-модель Festo — во вкладке «3D». Скачивание без регистрации.

09Сколько стоит ESS-80-BU и какой срок поставки?

Цену и срок сообщаем в коммерческом предложении: добавьте ESS-80-BU в список и отправьте запрос. Срок указываем для авиа- и наземной доставки, обычно отвечаем в течение рабочего дня.

10ESS-80-BU — это оригинальная продукция Festo?

Да. Поставляем оригинальную продукцию Festo, артикул производителя — 189395; ввоз официальный, с грузовой таможенной декларацией.
