FestoБлок подготовки воздуха

FRC-3/4-D-DI-MAXI-KF

GTIN 4052568152130 Оригинал Festo

Снят с производстваПо данным Festo был доступен до 2022 года. Подберём замену

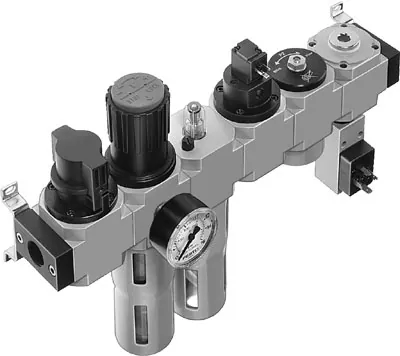

Блок подготовки воздуха Festo FRC-3/4-D-DI-MAXI-KF: состоит из клапана вкл./выкл с ручным управлением, фильтр- регулятора, маслораспылителя, клапан вкл./выкл с электромагнитной катушкой 24 В DC без штекерной розетки, распределителя плавного пуска и разветвителя с реле давления без штекерной розетки, с крепежным уголком. С ручным отвод конденсата и металлическим защитным кожухом.

Размер
Maxi
Присоединение 1
G3/4
Степень фильтрации
40 мкм
Диапазон давления управления
2,5 … 12 бар
Серия
D
Масса
6,50 кг

Цена и срок — в коммерческом предложении: считаем авиа- и наземную доставку.

Присоединение 1

Диапазон давления управления

Характеристики

Технические данные FRC-3/4-D-DI-MAXI-KF

Основные

Размер
Maxi
Серия
D
Фиксатор привода
Поворотная рукоятка с фиксацией
Положение при сборке
Вертикально +/- 5°
Степень фильтрации
40 мкм
Отвод конденсата
Ручное вращением
Тип конструкции
Модуль ответвления; Датчик давления; Отсечной клапан; Фильтр-регулятор с манометром; пропорциональный стандартный маслораспылитель; Клапан безопасного старта
Макс. объем конденсата
43 см³
Кожух стакана
Металлический кожух стакана
Манометр
С манометром
Диапазон давления управления
2,5 … 12 бар
Стандартный номинальный расход
6000 л/мин
Чистота воздуха на выходе
Сжатый воздух в соответствии с ISO8573-1:2010 [7:4:-]; Инертные газы
Тип крепления
Линейный монтаж; с принадлежностями
Пневматическое подключение, канал 1
G3/4
Пневматическое подключение, канал 2
G3/4

Условия работы

Рабочее давление
3 … 16 бар
Рабочая среда
Сжатый воздух в соответствии с ISO8573-1:2010 [-:-:-]; Инертные газы
Классификация сопротивления коррозии CRC
2 — Средняя стойкость к коррозии
Температура среды
−10 … 60 °C
Температура окружающей среды
−10 … 60 °C

Масса

Вес продукта
6500 г

Материалы

Материал корпуса
Цинковая штамповка
Материал стакана
PC

Принадлежности

Что подходит к FRC-3/4-D-DI-MAXI-KF

По разделу «Принадлежности» каталога Festo — для размера MAXI. Фитинги, дроссели и шланги — по пневматическому присоединению из таблицы данных.

Подключение воздуха1
Датчики и кабели10

Сменные части4

Документы

Документация

PDFТаблица данных FRC-3/4-D-DI-MAXI-KFPDF · Festo · на русскомPDFКаталог Festo FRC-D-COMBINATIONPDF · на английском · Festo, 2021FRCВсе исполнения серии253 позиции, подбор по параметрам

FAQ

Частые вопросы

FRC-3/4-D-DI-MAXI-KF: цены, сроки, документы.

Не нашли ответ?

Задайте вопрос инженеру — ответим в течение рабочего дня.

Задать вопрос +7 (812) 907-45-64
01Какие характеристики у FRC-3/4-D-DI-MAXI-KF?

Блок подготовки воздуха Festo FRC-3/4-D-DI-MAXI-KF, артикул 192477: размер — Maxi; присоединение 1 — G3/4; степень фильтрации — 40 мкм; диапазон давления управления — 2,5 … 12 бар; серия — D; масса — 6,50 кг. Все характеристики — в таблице на этой странице, они взяты из таблицы данных Festo.

02Из чего состоит блок подготовки воздуха?

Это сборка из нескольких устройств: обычно отсечной клапан, фильтр, регулятор давления и, если нужна смазка, маслораспылитель. Состав конкретного блока указан в его характеристиках.

03При каком давлении и температуре работает FRC-3/4-D-DI-MAXI-KF?

По таблице данных Festo: рабочее давление — 3 … 16 бар; температура окружающей среды — −10 … 60 °C; температура среды — −10 … 60 °C; рабочая среда — сжатый воздух в соответствии с ISO8573-1:2010 [-:-:-], инертные газы.

04Из каких материалов изготовлен FRC-3/4-D-DI-MAXI-KF?

Материал корпуса — цинковая штамповка; материал стакана — PC. Материалы указаны по таблице данных Festo.

05Какие исполнения есть в серии FRC, кроме FRC-3/4-D-DI-MAXI-KF?

В серии «Блок подготовки воздуха FRC» — 253 позиции. У FRC-3/4-D-DI-MAXI-KF: присоединение 1 — G3/4; диапазон давления управления — 2,5 … 12 бар. Другие варианты (присоединение 1: G1/2) переключаются на этой странице. Все позиции серии с отбором по параметрам — на странице серии.

06Какие принадлежности подходят к FRC-3/4-D-DI-MAXI-KF?

В блоке «Принадлежности» на этой странице: подключение воздуха (1), датчики и кабели (10), сменные части (4). Например: QS-G3/4-22, KMEB-1-230AC-2.5, LFP-D-MAXI-40M. Подобраны по каталогу Festo для этого размера.

07Есть ли на FRC-3/4-D-DI-MAXI-KF документация и 3D-модель?

На этой странице: таблица данных Festo в PDF; каталог Festo FRC-D-COMBINATION; 3D-модель Festo — во вкладке «3D». Скачивание без регистрации.

08Сколько стоит FRC-3/4-D-DI-MAXI-KF и какой срок поставки?

Цену и срок сообщаем в коммерческом предложении: добавьте FRC-3/4-D-DI-MAXI-KF в список и отправьте запрос. Срок указываем для авиа- и наземной доставки, обычно отвечаем в течение рабочего дня.

09FRC-3/4-D-DI-MAXI-KF — это оригинальная продукция Festo?

Да. Поставляем оригинальную продукцию Festo, артикул производителя — 192477; ввоз официальный, с грузовой таможенной декларацией.

10Чем заменить FRC-3/4-D-DI-MAXI-KF?

Производитель снял FRC-3/4-D-DI-MAXI-KF с производства: по данным Festo позиция была доступна до 2022 года. Пришлите артикул и условия работы — подберём действующую замену по характеристикам и присоединительным размерам и пришлём предложение.
