FestoБлок подготовки воздуха

FRC-3/8-D-7-O-MINI

GTIN 4052568152734 Оригинал Festo

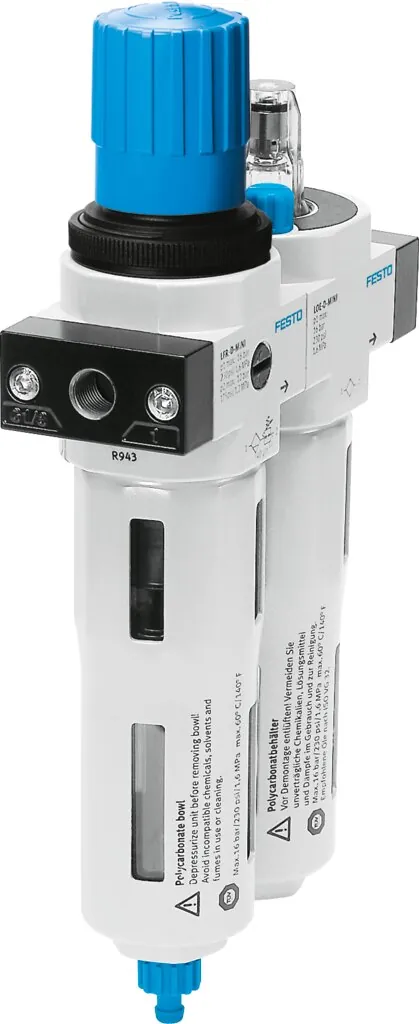

Блок подготовки воздуха Festo FRC-3/8-D-7-O-MINI: комбинация фильтр, регулятор давления, маслораспылитель, макс. выходное давление 7 бар, 40 мкм, с металлическим защитным кожухом. С ручным отводом конденсата. Без манометра.

Размер
Mini
Присоединение 1
G3/8
Степень фильтрации
40 мкм
Диапазон давления управления
0,5 … 7 бар
Серия
D
Масса
660 г

Цена и срок — в коммерческом предложении: считаем авиа- и наземную доставку.

Размер

  • Maxi
  • Midi
  • Mini
  • Микро

Присоединение 1

Диапазон давления управления

Обозначение

Что означает FRC-3/8-D-7-O-MINI

  1. FRCСерия

    Блок подготовки воздуха

  2. 3/8Пневматическое присоединение

    Внутренняя резьба G3/8

  3. DИсполнение

    Серия D, металлический корпус

  4. 7Диапазон регулирования давления

    0,5 … 7 бар (0,05 … 0,7 МПа)

  5. OМанометр

    Без манометра

  6. MINIТипоразмер

    Шаг монтажа 40 мм (без соединительных плит)

Характеристики

Технические данные FRC-3/8-D-7-O-MINI

Основные

Размер
Mini
Серия
D
Фиксатор привода
Поворотная рукоятка с фиксацией
Положение при сборке
Вертикально +/- 5°
Отвод конденсата
Ручное вращением
Тип конструкции
Фильтр-регулятор без манометра; пропорциональный стандартный маслораспылитель
Макс. объем конденсата
22 см³
Степень фильтрации
40 мкм
Кожух стакана
Металлический кожух стакана
Манометр
Подготовка для G1/8
Диапазон давления управления
0,5 … 7 бар
Макс. гистерезис давления
0,2 бар
Стандартный номинальный расход
1500 л/мин
Чистота воздуха на выходе
Сжатый воздух по ISO 8573-1:2010 [7:8:-]; Инертные газы
Тип крепления
Линейный монтаж; с принадлежностями
Пневматическое подключение, канал 1
G3/8
Пневматическое подключение, канал 2
G3/8

Условия работы

Рабочее давление
1 … 16 бар
Рабочая среда
Сжатый воздух по ISO 8573-1:2010 [-:9:-]; Инертные газы
Примечание по рабочей среде
Возможна работа со смазкой (впоследствии требуется постоянная смазка)
Соответствие PWIS (вещества, мешающие окраске)
VDMA24364-B1/B2-L
Температура среды
−10 … 60 °C
Температура окружающей среды
−10 … 60 °C

Масса

Вес продукта
660 г

Материалы

Замечания по материалу
Соответствует директиве по ограничению использования опасных веществ (RoHS)
Материал корпуса
Цинковая штамповка
Материал стакана
PC

Принадлежности

Что подходит к FRC-3/8-D-7-O-MINI

По разделу «Принадлежности» каталога Festo — для размера 7. Фитинги, дроссели и шланги — по пневматическому присоединению из таблицы данных.

Подключение воздуха22
Манометры4

Документы

Документация

PDFТаблица данных FRC-3/8-D-7-O-MINIPDF · Festo · на русскомPDFКаталог Festo FRC-DPDF · на английском · Festo, 2026FRCВсе исполнения серии253 позиции, подбор по параметрам

FAQ

Частые вопросы

FRC-3/8-D-7-O-MINI: цены, сроки, документы.

Не нашли ответ?

Задайте вопрос инженеру — ответим в течение рабочего дня.

Задать вопрос +7 (812) 907-45-64
01Какие характеристики у FRC-3/8-D-7-O-MINI?

Блок подготовки воздуха Festo FRC-3/8-D-7-O-MINI, артикул 192632: размер — Mini; присоединение 1 — G3/8; степень фильтрации — 40 мкм; диапазон давления управления — 0,5 … 7 бар; серия — D; масса — 660 г. Все характеристики — в таблице на этой странице, они взяты из таблицы данных Festo.

02Из чего состоит блок подготовки воздуха?

Это сборка из нескольких устройств: обычно отсечной клапан, фильтр, регулятор давления и, если нужна смазка, маслораспылитель. Состав конкретного блока указан в его характеристиках.

03При каком давлении и температуре работает FRC-3/8-D-7-O-MINI?

По таблице данных Festo: рабочее давление — 1 … 16 бар; температура окружающей среды — −10 … 60 °C; температура среды — −10 … 60 °C; рабочая среда — сжатый воздух по ISO 8573-1:2010 [-:9:-], инертные газы.

04Из каких материалов изготовлен FRC-3/8-D-7-O-MINI?

Материал корпуса — цинковая штамповка; материал стакана — PC. Материалы указаны по таблице данных Festo.

05Как расшифровать обозначение FRC-3/8-D-7-O-MINI?

FRC — блок подготовки воздуха; 3/8 — пневматическое присоединение: внутренняя резьба G3/8; D — исполнение: серия D, металлический корпус; 7 — диапазон регулирования давления: 0,5 … 7 бар (0,05 … 0,7 МПа); O — манометр: без манометра; MINI — типоразмер: шаг монтажа 40 мм (без соединительных плит).

06Какие исполнения есть в серии FRC, кроме FRC-3/8-D-7-O-MINI?

В серии «Блок подготовки воздуха FRC» — 253 позиции. У FRC-3/8-D-7-O-MINI: размер — Mini; присоединение 1 — G3/8; диапазон давления управления — 0,5 … 7 бар. Другие варианты (размер: Midi) переключаются на этой странице. Все позиции серии с отбором по параметрам — на странице серии.

07Какие принадлежности подходят к FRC-3/8-D-7-O-MINI?

В блоке «Принадлежности» на этой странице: подключение воздуха (22), манометры (4). Например: QS-G3/8-12, MA-40-10-1/8. Подобраны по каталогу Festo для этого размера.

08Есть ли на FRC-3/8-D-7-O-MINI документация и 3D-модель?

На этой странице: таблица данных Festo в PDF; каталог Festo FRC-D; 3D-модель Festo — во вкладке «3D». Скачивание без регистрации.

09Сколько стоит FRC-3/8-D-7-O-MINI и какой срок поставки?

Цену и срок сообщаем в коммерческом предложении: добавьте FRC-3/8-D-7-O-MINI в список и отправьте запрос. Срок указываем для авиа- и наземной доставки, обычно отвечаем в течение рабочего дня.

10FRC-3/8-D-7-O-MINI — это оригинальная продукция Festo?

Да. Поставляем оригинальную продукцию Festo, артикул производителя — 192632; ввоз официальный, с грузовой таможенной декларацией.
