FestoБлок подготовки воздуха

FRC-3/8-D-MIDI-KB

GTIN 4052568145675 Оригинал Festo

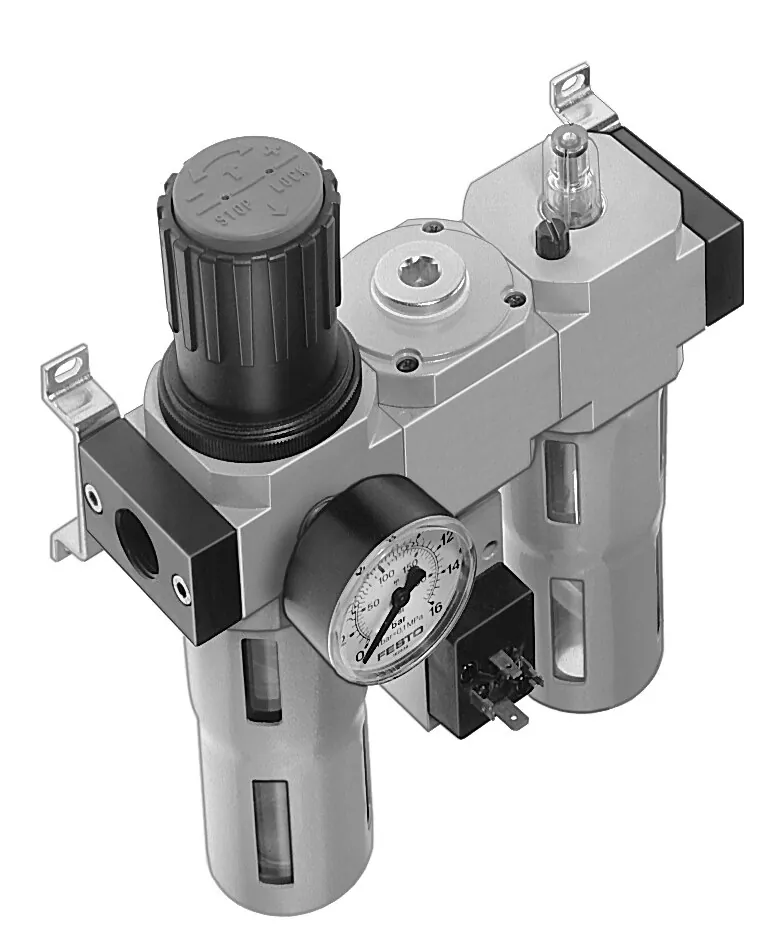

Блок подготовки воздуха Festo FRC-3/8-D-MIDI-KB: состоящий из фильтр-регулятора давления, разветвителя, с электрическим реле давления без штекерной розетки и маслораспылителя. С ручным конденсатоотводчиком и металлическим защитным кожухом.

Размер
Midi
Присоединение 1
G3/8
Степень фильтрации
40 мкм
Диапазон давления управления
0,5 … 12 бар
Серия
D
Масса
2,60 кг

Цена и срок — в коммерческом предложении: считаем авиа- и наземную доставку.

Размер

  • Maxi
  • Midi
  • Mini
  • Микро

Присоединение 1

Степень фильтрации

Диапазон давления управления

Обозначение

Что означает FRC-3/8-D-MIDI-KB

  1. FRCСерия

    Блок подготовки воздуха

  2. 3/8Пневматическое присоединение

    Внутренняя резьба G3/8

  3. DИсполнение

    Серия D, металлический корпус

  4. MIDIТипоразмер

    Шаг монтажа 55 мм (без соединительных плит)

  5. KBСостав блока

    Фильтр-регулятор, модуль разветвления с реле давления и маслораспылитель

Характеристики

Технические данные FRC-3/8-D-MIDI-KB

Основные

Размер
Midi
Серия
D
Фиксатор привода
Поворотная рукоятка с фиксацией
Положение при сборке
Вертикально +/- 5°
Степень фильтрации
40 мкм
Отвод конденсата
Ручное вращением
Тип конструкции
Модуль ответвления; Датчик давления; Фильтр-регулятор с манометром; пропорциональный стандартный маслораспылитель
Макс. объем конденсата
43 см³
Кожух стакана
Металлический кожух стакана
Манометр
С манометром
Диапазон давления управления
0,5 … 12 бар
Макс. гистерезис давления
0,35 бар
Стандартный номинальный расход
2100 л/мин
Чистота воздуха на выходе
Сжатый воздух в соответствии с ISO8573-1:2010 [7:4:-]; Инертные газы
Тип крепления
Линейный монтаж; с принадлежностями
Пневматическое подключение, канал 1
G3/8
Пневматическое подключение, канал 2
G3/8

Условия работы

Рабочее давление
1 … 16 бар
Рабочая среда
Сжатый воздух в соответствии с ISO8573-1:2010 [-:-:-]; Инертные газы
Классификация сопротивления коррозии CRC
2 — Средняя стойкость к коррозии
Соответствие PWIS (вещества, мешающие окраске)
VDMA24364-B1/B2-L
Температура среды
−10 … 60 °C
Температура окружающей среды
−10 … 60 °C

Масса

Вес продукта
2600 г

Материалы

Материал корпуса
Цинковая штамповка
Материал стакана
PC

Принадлежности

Что подходит к FRC-3/8-D-MIDI-KB

По разделу «Принадлежности» каталога Festo — для размера MIDI. Фитинги, дроссели и шланги — по пневматическому присоединению из таблицы данных.

Подключение воздуха22
Сменные части1
Прочее1
Датчики и кабели12

Документы

Документация

PDFТаблица данных FRC-3/8-D-MIDI-KBPDF · Festo · на русскомPDFКаталог Festo FRC-D-KPDF · на английском · Festo, 2026FRCВсе исполнения серии253 позиции, подбор по параметрам

FAQ

Частые вопросы

FRC-3/8-D-MIDI-KB: цены, сроки, документы.

Не нашли ответ?

Задайте вопрос инженеру — ответим в течение рабочего дня.

Задать вопрос +7 (812) 907-45-64
01Какие характеристики у FRC-3/8-D-MIDI-KB?

Блок подготовки воздуха Festo FRC-3/8-D-MIDI-KB, артикул 185809: размер — Midi; присоединение 1 — G3/8; степень фильтрации — 40 мкм; диапазон давления управления — 0,5 … 12 бар; серия — D; масса — 2,60 кг. Все характеристики — в таблице на этой странице, они взяты из таблицы данных Festo.

02Из чего состоит блок подготовки воздуха?

Это сборка из нескольких устройств: обычно отсечной клапан, фильтр, регулятор давления и, если нужна смазка, маслораспылитель. Состав конкретного блока указан в его характеристиках.

03При каком давлении и температуре работает FRC-3/8-D-MIDI-KB?

По таблице данных Festo: рабочее давление — 1 … 16 бар; температура окружающей среды — −10 … 60 °C; температура среды — −10 … 60 °C; рабочая среда — сжатый воздух в соответствии с ISO8573-1:2010 [-:-:-], инертные газы.

04Из каких материалов изготовлен FRC-3/8-D-MIDI-KB?

Материал корпуса — цинковая штамповка; материал стакана — PC. Материалы указаны по таблице данных Festo.

05Как расшифровать обозначение FRC-3/8-D-MIDI-KB?

FRC — блок подготовки воздуха; 3/8 — пневматическое присоединение: внутренняя резьба G3/8; D — исполнение: серия D, металлический корпус; MIDI — типоразмер: шаг монтажа 55 мм (без соединительных плит); KB — состав блока: фильтр-регулятор, модуль разветвления с реле давления и маслораспылитель.

06Какие исполнения есть в серии FRC, кроме FRC-3/8-D-MIDI-KB?

В серии «Блок подготовки воздуха FRC» — 253 позиции. У FRC-3/8-D-MIDI-KB: размер — Midi; присоединение 1 — G3/8; степень фильтрации — 40 мкм; диапазон давления управления — 0,5 … 12 бар. Другие варианты (размер: Mini) переключаются на этой странице. Все позиции серии с отбором по параметрам — на странице серии.

07Какие принадлежности подходят к FRC-3/8-D-MIDI-KB?

В блоке «Принадлежности» на этой странице: подключение воздуха (22), сменные части (1), прочее (1), датчики и кабели (12). Например: QS-G3/8-12, LFP-D-MIDI-40M, LRVS-D-MIDI, KMEB-1-230AC-2.5. Подобраны по каталогу Festo для этого размера.

08Есть ли на FRC-3/8-D-MIDI-KB документация и 3D-модель?

На этой странице: таблица данных Festo в PDF; каталог Festo FRC-D-K; 3D-модель Festo — во вкладке «3D». Скачивание без регистрации.

09Сколько стоит FRC-3/8-D-MIDI-KB и какой срок поставки?

Цену и срок сообщаем в коммерческом предложении: добавьте FRC-3/8-D-MIDI-KB в список и отправьте запрос. Срок указываем для авиа- и наземной доставки, обычно отвечаем в течение рабочего дня.

10FRC-3/8-D-MIDI-KB — это оригинальная продукция Festo?

Да. Поставляем оригинальную продукцию Festo, артикул производителя — 185809; ввоз официальный, с грузовой таможенной декларацией.
