FestoБлок подготовки воздуха

FRC-QS6-D-7-5M-MICRO

GTIN 4052568163068 Оригинал Festo

Снят с производстваПо данным Festo был доступен до 2023 года. Подберём замену

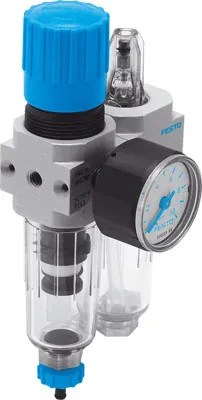

Блок подготовки воздуха Festo FRC-QS6-D-7-5M-MICRO: соединительная плита с быстроразъемным фитингом, с манометром, ручной отвод конденсата Современные альтернативы могут быть найдены с помощью введения первых четырех символов маркировки изделия в поле поиска.

Размер
Микро
Присоединение 1
QS-6
Степень фильтрации
5 мкм
Диапазон давления управления
0,5 … 7 бар
Серия
D
Масса
149 г

Цена и срок — в коммерческом предложении: считаем авиа- и наземную доставку.

Присоединение 1

Обозначение

Что означает FRC-QS6-D-7-5M-MICRO

  1. FRCСерия

    Блок подготовки воздуха

  2. QS6Пневматическое присоединение

    Цанговое соединение под шланг 6 мм

  3. DИсполнение

    Серия D, металлический корпус

  4. 7Диапазон регулирования давления

    0,5 … 7 бар (0,05 … 0,7 МПа)

  5. 5MТонкость фильтрации

    5 мкм

  6. MICROТипоразмер

    Шаг монтажа 25 мм (без соединительных плит)

Характеристики

Технические данные FRC-QS6-D-7-5M-MICRO

Основные

Размер
Микро
Серия
D
Фиксатор привода
Поворотная рукоятка с фиксацией
Положение при сборке
Вертикально +/- 5°
Отвод конденсата
Ручное вращением
Тип конструкции
Фильтр-регулятор с манометром; пропорциональный стандартный маслораспылитель
Макс. объем конденсата
3 см³
Степень фильтрации
5 мкм
Манометр
С манометром
Диапазон давления управления
0,5 … 7 бар
Макс. гистерезис давления
0,3 бар
Тип крепления
Линейный монтаж; с принадлежностями
Пневматическое подключение, канал 1
QS-6
Пневматическое подключение, канал 2
QS-6

Условия работы

Рабочее давление
1 … 10 бар
Рабочая среда
Сжатый воздух в соответствии с ISO8573-1:2010 [-:-:-]
Температура среды
−10 … 60 °C
Температура окружающей среды
−10 … 60 °C

Масса

Вес продукта
149 г

Материалы

Материал корпуса
Алюминиевый сплав
Материал стакана
PC

Принадлежности

Что подходит к FRC-QS6-D-7-5M-MICRO

По разделу «Принадлежности» каталога Festo — для размера 7. Фитинги, дроссели и шланги — по пневматическому присоединению из таблицы данных.

Подключение воздуха8
Сменные части1
Манометры5

Документы

Документация

PDFТаблица данных FRC-QS6-D-7-5M-MICROPDF · Festo · на русскомPDFКаталог Festo FRC-DPDF · на английском · Festo, 2021FRCВсе исполнения серии253 позиции, подбор по параметрам

FAQ

Частые вопросы

FRC-QS6-D-7-5M-MICRO: цены, сроки, документы.

Не нашли ответ?

Задайте вопрос инженеру — ответим в течение рабочего дня.

Задать вопрос +7 (812) 907-45-64
01Какие характеристики у FRC-QS6-D-7-5M-MICRO?

Блок подготовки воздуха Festo FRC-QS6-D-7-5M-MICRO, артикул 527880: размер — микро; присоединение 1 — QS-6; степень фильтрации — 5 мкм; диапазон давления управления — 0,5 … 7 бар; серия — D; масса — 149 г. Все характеристики — в таблице на этой странице, они взяты из таблицы данных Festo.

02Из чего состоит блок подготовки воздуха?

Это сборка из нескольких устройств: обычно отсечной клапан, фильтр, регулятор давления и, если нужна смазка, маслораспылитель. Состав конкретного блока указан в его характеристиках.

03При каком давлении и температуре работает FRC-QS6-D-7-5M-MICRO?

По таблице данных Festo: рабочее давление — 1 … 10 бар; температура окружающей среды — −10 … 60 °C; температура среды — −10 … 60 °C; рабочая среда — сжатый воздух в соответствии с ISO8573-1:2010 [-:-:-].

04Из каких материалов изготовлен FRC-QS6-D-7-5M-MICRO?

Материал корпуса — алюминиевый сплав; материал стакана — PC. Материалы указаны по таблице данных Festo.

05Как расшифровать обозначение FRC-QS6-D-7-5M-MICRO?

FRC — блок подготовки воздуха; QS6 — пневматическое присоединение: цанговое соединение под шланг 6 мм; D — исполнение: серия D, металлический корпус; 7 — диапазон регулирования давления: 0,5 … 7 бар (0,05 … 0,7 МПа); 5M — тонкость фильтрации: 5 мкм; MICRO — типоразмер: шаг монтажа 25 мм (без соединительных плит).

06Какие исполнения есть в серии FRC, кроме FRC-QS6-D-7-5M-MICRO?

В серии «Блок подготовки воздуха FRC» — 253 позиции. У FRC-QS6-D-7-5M-MICRO: присоединение 1 — QS-6. Другие варианты (присоединение 1: G1/8, M5, M7, QS-4) переключаются на этой странице. Все позиции серии с отбором по параметрам — на странице серии.

07Какие принадлежности подходят к FRC-QS6-D-7-5M-MICRO?

В блоке «Принадлежности» на этой странице: подключение воздуха (8), сменные части (1), манометры (5). Например: PUN-H-6X1-BL, MS4-LFP-E, MA-27-10-M5. Подобраны по каталогу Festo для этого размера.

08Есть ли на FRC-QS6-D-7-5M-MICRO документация и 3D-модель?

На этой странице: таблица данных Festo в PDF; каталог Festo FRC-D; 3D-модель Festo — во вкладке «3D». Скачивание без регистрации.

09Сколько стоит FRC-QS6-D-7-5M-MICRO и какой срок поставки?

Цену и срок сообщаем в коммерческом предложении: добавьте FRC-QS6-D-7-5M-MICRO в список и отправьте запрос. Срок указываем для авиа- и наземной доставки, обычно отвечаем в течение рабочего дня.

10FRC-QS6-D-7-5M-MICRO — это оригинальная продукция Festo?

Да. Поставляем оригинальную продукцию Festo, артикул производителя — 527880; ввоз официальный, с грузовой таможенной декларацией.

11Чем заменить FRC-QS6-D-7-5M-MICRO?

Производитель снял FRC-QS6-D-7-5M-MICRO с производства: по данным Festo позиция была доступна до 2023 года. Пришлите артикул и условия работы — подберём действующую замену по характеристикам и присоединительным размерам и пришлём предложение.
