FestoБлок подготовки воздуха

FRCS-3/4-D-O-MIDI-A

GTIN 4052568156565 Оригинал Festo

Снят с производстваПо данным Festo был доступен до 2022 года. Подберём замену

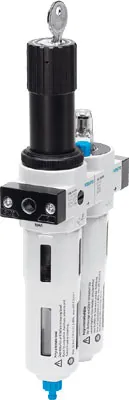

Блок подготовки воздуха Festo FRCS-3/4-D-O-MIDI-A: комбинация фильтр/регулятор давления/маслораспылитель, серия D, рукоятка регулятора с фиксацией.

Размер
Midi
Присоединение 1
G3/4
Степень фильтрации
40 мкм
Диапазон давления управления
0,5 … 12 бар
Серия
D
Масса
1,59 кг

Цена и срок — в коммерческом предложении: считаем авиа- и наземную доставку.

Размер

Присоединение 1

Степень фильтрации

Диапазон давления управления

Обозначение

Что означает FRCS-3/4-D-O-MIDI-A

  1. FRCSСерия

    Блок подготовки воздуха

  2. 3/4Пневматическое присоединение

    Внутренняя резьба G3/4

  3. DИсполнение

    Серия D, металлический корпус

  4. OМанометр

    Без манометра

  5. MIDIТипоразмер

    Шаг монтажа 55 мм (без соединительных плит)

  6. AОтвод конденсата

    Автоматический

Характеристики

Технические данные FRCS-3/4-D-O-MIDI-A

Основные

Размер
Midi
Серия
D
Фиксатор привода
Поворотная рукоятка со встроенной фиксацией
Положение при сборке
Вертикально +/- 5°
Отвод конденсата
Полностью автоматический
Тип конструкции
Фильтр-регулятор с манометром; пропорциональный стандартный маслораспылитель
Макс. объем конденсата
43 см³
Степень фильтрации
40 мкм
Кожух стакана
Металлический кожух стакана
Манометр
Подготовка для G1/4
Диапазон давления управления
0,5 … 12 бар
Макс. гистерезис давления
0,2 бар
Стандартный номинальный расход
2600 л/мин
Чистота воздуха на выходе
Сжатый воздух по ISO 8573-1:2010 [7:8:-]; Инертные газы
Тип крепления
Линейный монтаж; с принадлежностями
Пневматическое подключение, канал 1
G3/4
Пневматическое подключение, канал 2
G3/4

Условия работы

Рабочее давление
2 … 12 бар
Рабочая среда
Сжатый воздух по ISO 8573-1:2010 [7:9:-]; Инертные газы
Примечание по рабочей среде
Возможна работа со смазкой (впоследствии требуется постоянная смазка)
Температура среды
−10 … 60 °C
Температура окружающей среды
−10 … 60 °C

Масса

Вес продукта
1590 г

Материалы

Замечания по материалу
Соответствует директиве по ограничению использования опасных веществ (RoHS)
Материал корпуса
Цинковая штамповка
Материал стакана
PC

Принадлежности

Что подходит к FRCS-3/4-D-O-MIDI-A

По разделу «Принадлежности» каталога Festo — для размера MIDI. Фитинги, дроссели и шланги — по пневматическому присоединению из таблицы данных.

Подключение воздуха1
Сменные части3
Манометры5

Документы

Документация

PDFТаблица данных FRCS-3/4-D-O-MIDI-APDF · Festo · на русскомPDFКаталог Festo FRC-DPDF · на английском · Festo, 2021FRCSВсе исполнения серии127 позиций, подбор по параметрам

FAQ

Частые вопросы

FRCS-3/4-D-O-MIDI-A: цены, сроки, документы.

Не нашли ответ?

Задайте вопрос инженеру — ответим в течение рабочего дня.

Задать вопрос +7 (812) 907-45-64
01Какие характеристики у FRCS-3/4-D-O-MIDI-A?

Блок подготовки воздуха Festo FRCS-3/4-D-O-MIDI-A, артикул 194927: размер — Midi; присоединение 1 — G3/4; степень фильтрации — 40 мкм; диапазон давления управления — 0,5 … 12 бар; серия — D; масса — 1,59 кг. Все характеристики — в таблице на этой странице, они взяты из таблицы данных Festo.

02Из чего состоит блок подготовки воздуха?

Это сборка из нескольких устройств: обычно отсечной клапан, фильтр, регулятор давления и, если нужна смазка, маслораспылитель. Состав конкретного блока указан в его характеристиках.

03При каком давлении и температуре работает FRCS-3/4-D-O-MIDI-A?

По таблице данных Festo: рабочее давление — 2 … 12 бар; температура окружающей среды — −10 … 60 °C; температура среды — −10 … 60 °C; рабочая среда — сжатый воздух по ISO 8573-1:2010 [7:9:-], инертные газы.

04Из каких материалов изготовлен FRCS-3/4-D-O-MIDI-A?

Материал корпуса — цинковая штамповка; материал стакана — PC. Материалы указаны по таблице данных Festo.

05Как расшифровать обозначение FRCS-3/4-D-O-MIDI-A?

FRCS — блок подготовки воздуха; 3/4 — пневматическое присоединение: внутренняя резьба G3/4; D — исполнение: серия D, металлический корпус; O — манометр: без манометра; MIDI — типоразмер: шаг монтажа 55 мм (без соединительных плит); A — отвод конденсата: автоматический.

06Какие исполнения есть в серии FRCS, кроме FRCS-3/4-D-O-MIDI-A?

В серии «Блок подготовки воздуха FRCS» — 127 позиций. У FRCS-3/4-D-O-MIDI-A: размер — Midi; присоединение 1 — G3/4; степень фильтрации — 40 мкм; диапазон давления управления — 0,5 … 12 бар. Другие варианты (размер: Maxi) переключаются на этой странице. Все позиции серии с отбором по параметрам — на странице серии.

07Какие принадлежности подходят к FRCS-3/4-D-O-MIDI-A?

В блоке «Принадлежности» на этой странице: подключение воздуха (1), сменные части (3), манометры (5). Например: QS-G3/4-22, LFP-D-MIDI-40M, MA-27-10-M5. Подобраны по каталогу Festo для этого размера.

08Есть ли на FRCS-3/4-D-O-MIDI-A документация и 3D-модель?

На этой странице: таблица данных Festo в PDF; каталог Festo FRC-D; 3D-модель Festo — во вкладке «3D». Скачивание без регистрации.

09Сколько стоит FRCS-3/4-D-O-MIDI-A и какой срок поставки?

Цену и срок сообщаем в коммерческом предложении: добавьте FRCS-3/4-D-O-MIDI-A в список и отправьте запрос. Срок указываем для авиа- и наземной доставки, обычно отвечаем в течение рабочего дня.

10FRCS-3/4-D-O-MIDI-A — это оригинальная продукция Festo?

Да. Поставляем оригинальную продукцию Festo, артикул производителя — 194927; ввоз официальный, с грузовой таможенной декларацией.

11Чем заменить FRCS-3/4-D-O-MIDI-A?

Производитель снял FRCS-3/4-D-O-MIDI-A с производства: по данным Festo позиция была доступна до 2022 года. Пришлите артикул и условия работы — подберём действующую замену по характеристикам и присоединительным размерам и пришлём предложение.
