FestoТактовая цепочка

FSS-12-C

GTIN 4052568002848 Оригинал Festo

Снят с производстваПо данным Festo был доступен до 2025 года. Подберём замену

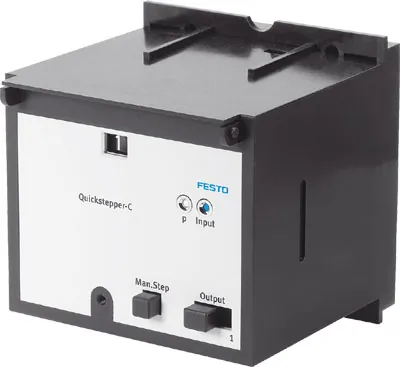

Тактовая цепочка Festo FSS-12-C: пневмомеханическая тактовая цепочка на 12 шагов, элементы стартовой цепи на монтажной плите 2n.

Условный проход
2,5 мм
Тип конструкции
Устройство последовательности
Подтверждающее падение давления
<= 0,5 бар
Стандартный номинальный расход
60 л/мин
Mин. длина подтверждающего импульса
50 мс
Масса
450 г

Цена и срок — в коммерческом предложении: считаем авиа- и наземную доставку.

Условный проход

Характеристики

Технические данные FSS-12-C

Основные

Условный проход
2,5 мм
Тип конструкции
Устройство последовательности
Подтверждающее падение давления
<= 0,5 бар
Стандартный номинальный расход
60 л/мин
Mин. длина подтверждающего импульса
50 мс
Обозначение CE (см. заявление о соответствии)
В соответствии с директивой EU по взрывозащите (ATEX)
Маркировка UKCA (см. декларацию о соответствии)
По британским нормам взрывозащиты
Сертификация взрывозащиты за пределами Евросоюза
EPL Dc (GB); EPL Gb (GB)
Категория ATEX Газ
II 2G
Категория ATEX Пыль
II 3D
Взрывозащита типа "Газ"
Ex h IIC T4 Gb
Взрывозащита типа "Пыль"
Ex h IIIC T125°C Dc
Взрывобезопасная температура окружающей среды
+5°C <= Ta <= +40°C

Условия работы

Давление подтверждающего отклика
>= 1,5 бар
Рабочее давление
2,5 … 6 бар
Рабочая среда
Сжатый воздух в соответствии с ISO8573-1:2010 [6:4:4]
Примечание по рабочей среде
Операция смазывания невозможна
Соответствие PWIS (вещества, мешающие окраске)
VDMA24364-B2-L
Температура окружающей среды
5 … 40 °C

Масса

Вес продукта
450 г

Материалы

Материал уплотнений
NBR
Материал корпуса
ABS

Документы

Документация

PDFТаблица данных FSS-12-CPDF · Festo · на русскомPDFКаталог Festo FSSPDF · на английском · Festo, 2023FSSВсе исполнения серии2 позиции, подбор по параметрам

FAQ

Частые вопросы

FSS-12-C: цены, сроки, документы.

Не нашли ответ?

Задайте вопрос инженеру — ответим в течение рабочего дня.

Задать вопрос +7 (812) 907-45-64
01Какие характеристики у FSS-12-C?

Тактовая цепочка Festo FSS-12-C, артикул 15609: условный проход — 2,5 мм; тип конструкции — устройство последовательности; подтверждающее падение давления — <= 0,5 бар; стандартный номинальный расход — 60 л/мин; mин. длина подтверждающего импульса — 50 мс; масса — 450 г. Все характеристики — в таблице на этой странице, они взяты из таблицы данных Festo.

02При каком давлении и температуре работает FSS-12-C?

По таблице данных Festo: рабочее давление — 2,5 … 6 бар; температура окружающей среды — 5 … 40 °C; рабочая среда — сжатый воздух в соответствии с ISO8573-1:2010 [6:4:4].

03Из каких материалов изготовлен FSS-12-C?

Материал уплотнений — NBR; материал корпуса — ABS. Материалы указаны по таблице данных Festo.

04Какие исполнения есть в серии FSS, кроме FSS-12-C?

В серии «Тактовая цепочка FSS» — 2 позиции. У FSS-12-C: условный проход — 2,5 мм. Другие варианты (условный проход: 2 мм) переключаются на этой странице. Все позиции серии с отбором по параметрам — на странице серии.

05Есть ли на FSS-12-C документация и 3D-модель?

На этой странице: таблица данных Festo в PDF; каталог Festo FSS; 3D-модель Festo — во вкладке «3D». Скачивание без регистрации.

06Сколько стоит FSS-12-C и какой срок поставки?

Цену и срок сообщаем в коммерческом предложении: добавьте FSS-12-C в список и отправьте запрос. Срок указываем для авиа- и наземной доставки, обычно отвечаем в течение рабочего дня.

07FSS-12-C — это оригинальная продукция Festo?

Да. Поставляем оригинальную продукцию Festo, артикул производителя — 15609; ввоз официальный, с грузовой таможенной декларацией.

08Чем заменить FSS-12-C?

Производитель снял FSS-12-C с производства: по данным Festo позиция была доступна до 2025 года. Пришлите артикул и условия работы — подберём действующую замену по характеристикам и присоединительным размерам и пришлём предложение.
