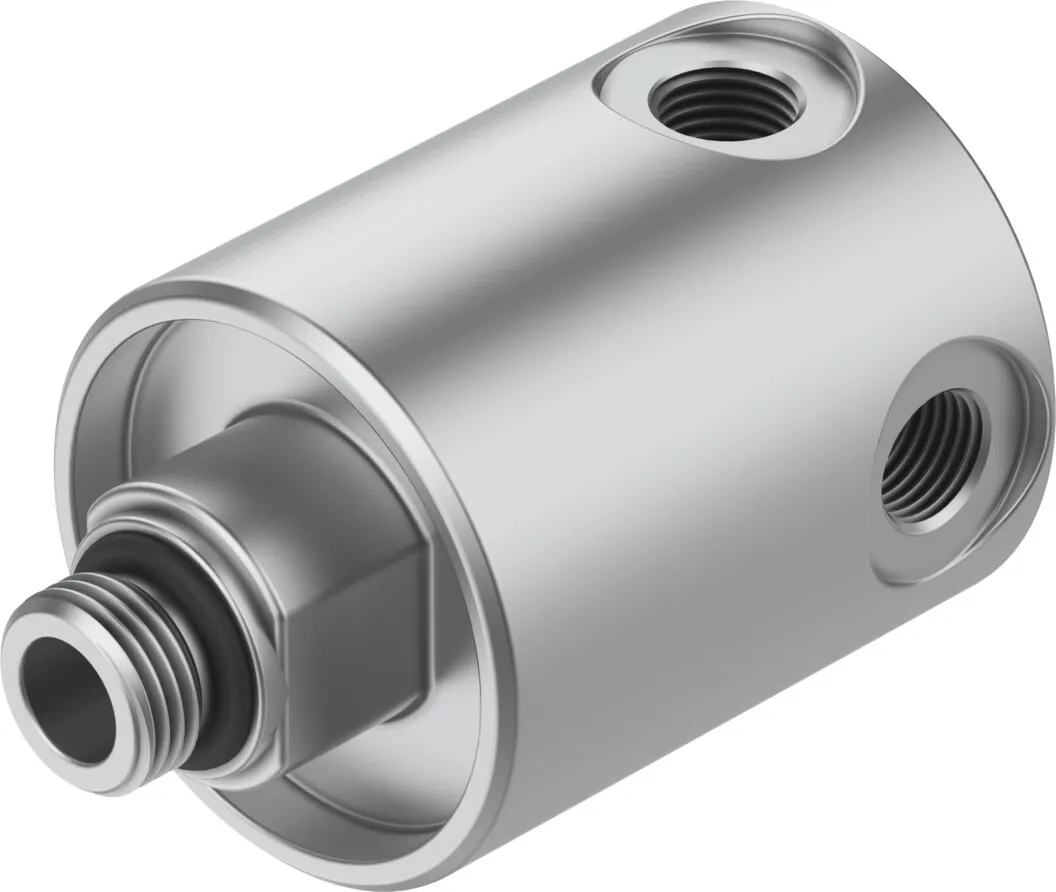

FestoПоворотный коллектор
GF-1/2-1/4
GTIN 4052568177461 Оригинал Festo
Поворотный коллектор Festo GF-1/2-1/4: одиночный поворотный коллектор, 1 ввод - 4 вывода. Усилие воздействия зависит от начальной высоты.
- Присоединение 1
- G1/2
- Присоединение 2
- G1/4
- Условный проход
- 15 мм
- Положение при сборке
- Любое
- Стандартный расход 1-2.1 (6->0)
- 4050 л/мин
- Масса
- 1,43 кг
Цена и срок — в коммерческом предложении: считаем авиа- и наземную доставку.
Присоединение 2
- G1/2
- G1/4
- G1/8
- M5
- Внутренняя резьба G1/4
- Внутренняя резьба G3/8
Обозначение
Что означает GF-1/2-1/4
- GFСерия
Поворотный коллектор
- 1/2Пневматическое присоединение
Внутренняя резьба G1/2
- 1/4Пневматическое присоединение 2
Наружная резьба G1/4
Характеристики
Технические данные GF-1/2-1/4
Основные
- Условный проход
- 15 мм
- Положение при сборке
- Любое
- Стандартный расход 1-2.1 (6->0)
- 4050 л/мин
- Стандартный расход 1-2.Х в атмосферу (6->0)
- 14130 л/мин
- Макс. скорость
- 2500 1/min
- Макс. момент затяжки
- 8 Н·м
- Номинальный момент затяжки
- 4,25 Н·м
- Допуск для номинального момента затяжки
- ± 20 %
- Пневматическое подключение, канал 1
- G1/2
- Пневматическое подключение, канал 2
- G1/4
Условия работы
- Рабочее давление во всём диапазоне температур
- −0,095 … 1 МПа
- Полный диапазон температур рабочего давления
- −0,95 … 10 бар
- Рабочая среда
- Сжатый воздух в соответствии с ISO8573-1:2010 [7:-:-]; Вода (жидкая, без льда)
- Примечание по рабочей среде
- При работе с водой нужен фильтр 5 мкм; Возможна работа со смазкой
- Классификация сопротивления коррозии CRC
- 1 — Низкая стойкость к коррозии
- Соответствие PWIS (вещества, мешающие окраске)
- VDMA24364-B1/B2-L
- Температура окружающей среды
- −10 … 80 °C
Материалы
- Замечания по материалу
- Соответствует директиве по ограничению использования опасных веществ (RoHS)
FAQ
Частые вопросы
GF-1/2-1/4: цены, сроки, документы.
Не нашли ответ?
Задайте вопрос инженеру — ответим в течение рабочего дня.
01Какие характеристики у GF-1/2-1/4?
Поворотный коллектор Festo GF-1/2-1/4, артикул 539292: присоединение 1 — G1/2; присоединение 2 — G1/4; условный проход — 15 мм; положение при сборке — любое; стандартный расход 1-2.1 (6->0) — 4050 л/мин; масса — 1,43 кг. Все характеристики — в таблице на этой странице, они взяты из таблицы данных Festo.
02В каких условиях можно использовать GF-1/2-1/4?
По таблице данных Festo: температура окружающей среды — −10 … 80 °C; рабочая среда — сжатый воздух в соответствии с ISO8573-1:2010 [7:-:-], вода (жидкая, без льда).
03Как расшифровать обозначение GF-1/2-1/4?
GF — поворотный коллектор; 1/2 — пневматическое присоединение: внутренняя резьба G1/2; 1/4 — пневматическое присоединение 2: наружная резьба G1/4.
04Какие исполнения есть в серии GF, кроме GF-1/2-1/4?
В серии «Поворотный коллектор GF» — 8 позиций. У GF-1/2-1/4: присоединение 2 — G1/4. Другие варианты (присоединение 2: G1/2) переключаются на этой странице. Все позиции серии с отбором по параметрам — на странице серии.
05Есть ли на GF-1/2-1/4 документация и 3D-модель?
На этой странице: таблица данных Festo в PDF; каталог Festo GF; 3D-модель Festo — во вкладке «3D». Скачивание без регистрации.
06Сколько стоит GF-1/2-1/4 и какой срок поставки?
Цену и срок сообщаем в коммерческом предложении: добавьте GF-1/2-1/4 в список и отправьте запрос. Срок указываем для авиа- и наземной доставки, обычно отвечаем в течение рабочего дня.
07GF-1/2-1/4 — это оригинальная продукция Festo?
Да. Поставляем оригинальную продукцию Festo, артикул производителя — 539292; ввоз официальный, с грузовой таможенной декларацией.
