FestoПоворотный коллектор

GF-1/8-M5

GTIN 4052568177447 Оригинал Festo

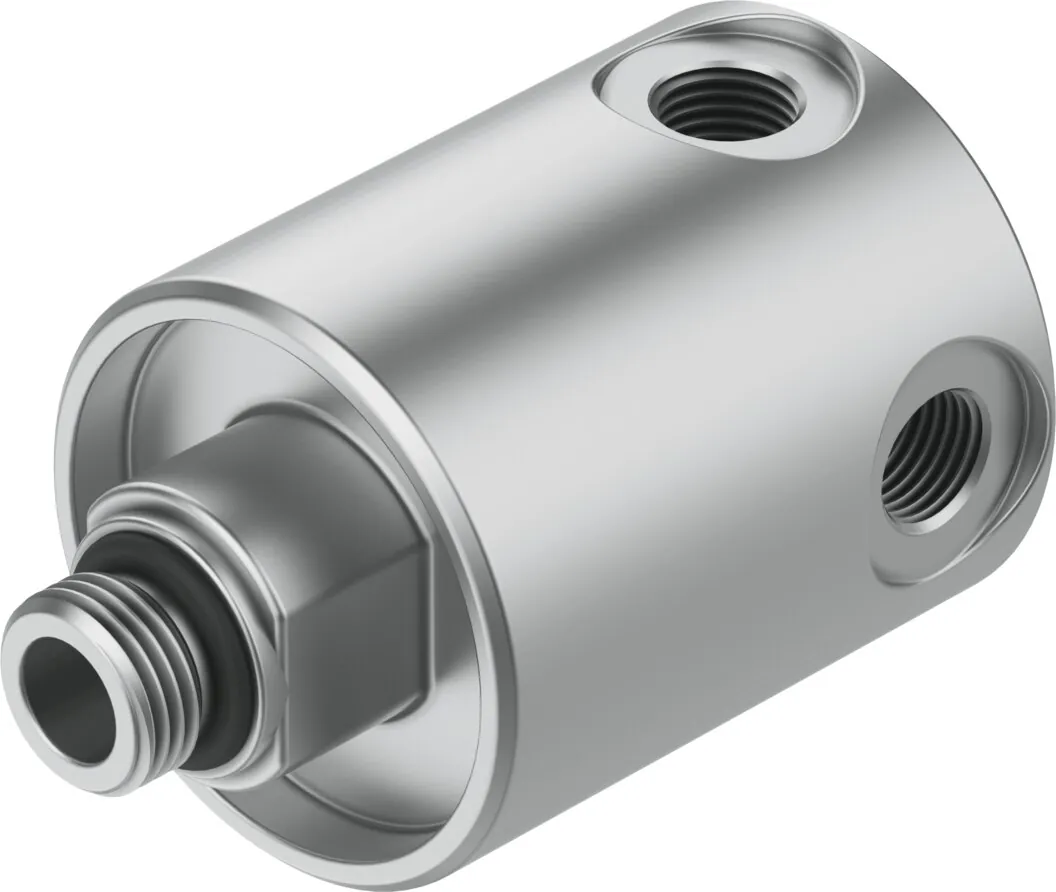

Поворотный коллектор Festo GF-1/8-M5: одиночный поворотный коллектор, 1 ввод - 4 вывода. Усилие воздействия зависит от начальной высоты.

Присоединение 1
G1/8
Присоединение 2
M5
Условный проход
4,1 мм
Положение при сборке
Любое
Стандартный расход 1-2.1 (6->0)
490 л/мин
Масса
416 г

Цена и срок — в коммерческом предложении: считаем авиа- и наземную доставку.

Обозначение

Что означает GF-1/8-M5

  1. GFСерия

    Поворотный коллектор

  2. 1/8Пневматическое присоединение

    Внутренняя резьба G1/8

  3. M5Пневматическое присоединение 2

    Наружная резьба M5

Характеристики

Технические данные GF-1/8-M5

Основные

Условный проход
4,1 мм
Положение при сборке
Любое
Стандартный расход 1-2.1 (6->0)
490 л/мин
Стандартный расход 1-2.Х в атмосферу (6->0)
2250 л/мин
Макс. скорость
3000 1/min
Макс. момент затяжки
1,95 Н·м
Номинальный момент затяжки
1,22 Н·м
Допуск для номинального момента затяжки
± 20 %
Пневматическое подключение, канал 1
G1/8
Пневматическое подключение, канал 2
M5

Условия работы

Рабочее давление во всём диапазоне температур
−0,095 … 1 МПа
Полный диапазон температур рабочего давления
−0,95 … 10 бар
Рабочая среда
Сжатый воздух в соответствии с ISO8573-1:2010 [7:-:-]; Вода (жидкая, без льда)
Примечание по рабочей среде
При работе с водой нужен фильтр 5 мкм; Возможна работа со смазкой
Классификация сопротивления коррозии CRC
1 — Низкая стойкость к коррозии
Соответствие PWIS (вещества, мешающие окраске)
VDMA24364-B1/B2-L
Температура окружающей среды
−10 … 80 °C

Материалы

Замечания по материалу
Соответствует директиве по ограничению использования опасных веществ (RoHS)

Документы

Документация

PDFТаблица данных GF-1/8-M5PDF · Festo · на русскомPDFКаталог Festo GFPDF · на английском · Festo, 2026GFВсе исполнения серии8 позиций, подбор по параметрам

FAQ

Частые вопросы

GF-1/8-M5: цены, сроки, документы.

Не нашли ответ?

Задайте вопрос инженеру — ответим в течение рабочего дня.

Задать вопрос +7 (812) 907-45-64
01Какие характеристики у GF-1/8-M5?

Поворотный коллектор Festo GF-1/8-M5, артикул 539290: присоединение 1 — G1/8; присоединение 2 — M5; условный проход — 4,1 мм; положение при сборке — любое; стандартный расход 1-2.1 (6->0) — 490 л/мин; масса — 416 г. Все характеристики — в таблице на этой странице, они взяты из таблицы данных Festo.

02В каких условиях можно использовать GF-1/8-M5?

По таблице данных Festo: температура окружающей среды — −10 … 80 °C; рабочая среда — сжатый воздух в соответствии с ISO8573-1:2010 [7:-:-], вода (жидкая, без льда).

03Как расшифровать обозначение GF-1/8-M5?

GF — поворотный коллектор; 1/8 — пневматическое присоединение: внутренняя резьба G1/8; M5 — пневматическое присоединение 2: наружная резьба M5.

04Какие исполнения есть в серии GF, кроме GF-1/8-M5?

В серии «Поворотный коллектор GF» — 8 позиций. Все позиции серии с отбором по параметрам — на странице серии.

05Есть ли на GF-1/8-M5 документация и 3D-модель?

На этой странице: таблица данных Festo в PDF; каталог Festo GF; 3D-модель Festo — во вкладке «3D». Скачивание без регистрации.

06Сколько стоит GF-1/8-M5 и какой срок поставки?

Цену и срок сообщаем в коммерческом предложении: добавьте GF-1/8-M5 в список и отправьте запрос. Срок указываем для авиа- и наземной доставки, обычно отвечаем в течение рабочего дня.

07GF-1/8-M5 — это оригинальная продукция Festo?

Да. Поставляем оригинальную продукцию Festo, артикул производителя — 539290; ввоз официальный, с грузовой таможенной декларацией.
