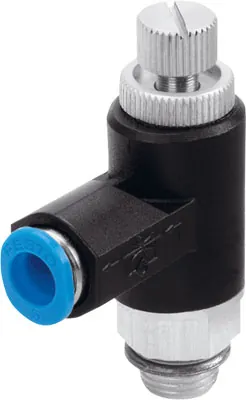

FestoДроссель с обратным клапаном

GRLA-3/8-QS-8-RS-B

GTIN 4052568012847 Оригинал Festo

Снят с производстваПо данным Festo был доступен до 2023 года. Подберём замену

Дроссель с обратным клапаном Festo GRLA-3/8-QS-8-RS-B: с винтом с насечкой и контргайкой Для поиска альтернативных продуктов используйте Support Portal.

Присоединение 2
G3/8
Тип крепления
Резьбовой
Элемент настройки
Рифленый винт
Пневматическое подключение, канал 1
QS-8
Тип управления
Ручное
Масса
40 г

Цена и срок — в коммерческом предложении: считаем авиа- и наземную доставку.

Присоединение 2

Элемент настройки

Характеристики

Технические данные GRLA-3/8-QS-8-RS-B

Основные

Функция распределителя
Функция дросселя с обратным клапаном для выхлопа
Пневматическое подключение, канал 1
QS-8
Пневматическое подключение, канал 2
G3/8
Тип управления
Ручное
Элемент настройки
Рифленый винт
Тип крепления
Резьбовой
Стандартный расход через дроссель
650 л/мин
Стандартный расход в направлении обратного клапана
600 … 750 л/мин
Положение при сборке
Любое
Стандартный расход в направлении дросселирования, 6 → 0 бар
1130 л/мин
Стандартный расход в направлении обратного клапана, 6 → 0 бар
800 … 1250 л/мин
Номинальный момент затяжки
12,5 Н·м
Допуск для номинального момента затяжки
± 20 %
Допустимый момент затяжки регулирующего винта
0,4 Н·м

Условия работы

Температура окружающей среды
−10 … 60 °C
Полный диапазон температур рабочего давления
0,2 … 10 бар
Рабочая среда
Сжатый воздух в соответствии с ISO8573-1:2010 [7:4:4]
Примечание по рабочей среде
Возможна работа со смазкой (впоследствии требуется постоянная смазка)
Соответствие PWIS (вещества, мешающие окраске)
VDMA24364-B1/B2-L
Температура хранения
−10 … 40 °C
Температура среды
−10 … 60 °C

Масса

Вес продукта
40 г

Материалы

Материал резьбовой заглушки
Алюминиевый сплав
Замечания по материалу
Соответствует директиве по ограничению использования опасных веществ (RoHS)
Материал уплотнений
NBR; TPE-U(PU)
Материал отпускающего кольца
POM
Материал рифленой головки
Алюминиевый сплав
Материал регулировочного винта
Латунь
Материал поворотного фитинга
PBT с армированием

Принадлежности

Что подходит к GRLA-3/8-QS-8-RS-B

Фитинги, дроссели и шланги — по пневматическому присоединению из таблицы данных.

Подключение воздуха24

Документы

Документация

PDFТаблица данных GRLA-3/8-QS-8-RS-BPDF · Festo · на русскомPDFКаталог Festo GRLA-GRLZPDF · на английском · Festo, 2022GRLAВсе исполнения серии56 позиций, подбор по параметрам

FAQ

Частые вопросы

GRLA-3/8-QS-8-RS-B: цены, сроки, документы.

Не нашли ответ?

Задайте вопрос инженеру — ответим в течение рабочего дня.

Задать вопрос +7 (812) 907-45-64
01Какие характеристики у GRLA-3/8-QS-8-RS-B?

Дроссель с обратным клапаном Festo GRLA-3/8-QS-8-RS-B, артикул 162970: присоединение 2 — G3/8; тип крепления — резьбовой; элемент настройки — рифленый винт; пневматическое подключение, канал 1 — QS-8; тип управления — ручное; масса — 40 г. Все характеристики — в таблице на этой странице, они взяты из таблицы данных Festo.

02Как дроссель с обратным клапаном регулирует скорость цилиндра?

В одном направлении воздух идёт через регулируемое сечение, в обратном — свободно через обратный клапан. Обычно дросселируют выхлоп из цилиндра: движение получается ровнее.

03В каких условиях можно использовать GRLA-3/8-QS-8-RS-B?

По таблице данных Festo: температура окружающей среды — −10 … 60 °C; температура среды — −10 … 60 °C; рабочая среда — сжатый воздух в соответствии с ISO8573-1:2010 [7:4:4].

04Из каких материалов изготовлен GRLA-3/8-QS-8-RS-B?

Материал резьбовой заглушки — алюминиевый сплав; материал уплотнений — NBR, TPE-U(PU); материал отпускающего кольца — POM; материал рифленой головки — алюминиевый сплав. Материалы указаны по таблице данных Festo.

05Какие исполнения есть в серии GRLA, кроме GRLA-3/8-QS-8-RS-B?

В серии «Дроссель с обратным клапаном GRLA» — 56 позиций. У GRLA-3/8-QS-8-RS-B: присоединение 2 — G3/8; элемент настройки — рифленый винт. Другие варианты (присоединение 2: G1/4, G1/8, M5, наружная резьба G1/4) переключаются на этой странице. Все позиции серии с отбором по параметрам — на странице серии.

06Какие принадлежности подходят к GRLA-3/8-QS-8-RS-B?

В блоке «Принадлежности» на этой странице: подключение воздуха (24). Например: PUN-H-8X1,25-BL. Подобраны по каталогу Festo для этого размера.

07Есть ли на GRLA-3/8-QS-8-RS-B документация и 3D-модель?

На этой странице: таблица данных Festo в PDF; каталог Festo GRLA-GRLZ; 3D-модель Festo — во вкладке «3D». Скачивание без регистрации.

08Сколько стоит GRLA-3/8-QS-8-RS-B и какой срок поставки?

Цену и срок сообщаем в коммерческом предложении: добавьте GRLA-3/8-QS-8-RS-B в список и отправьте запрос. Срок указываем для авиа- и наземной доставки, обычно отвечаем в течение рабочего дня.

09GRLA-3/8-QS-8-RS-B — это оригинальная продукция Festo?

Да. Поставляем оригинальную продукцию Festo, артикул производителя — 162970; ввоз официальный, с грузовой таможенной декларацией.

10Чем заменить GRLA-3/8-QS-8-RS-B?

Производитель снял GRLA-3/8-QS-8-RS-B с производства: по данным Festo позиция была доступна до 2023 года. Пришлите артикул и условия работы — подберём действующую замену по характеристикам и присоединительным размерам и пришлём предложение.
