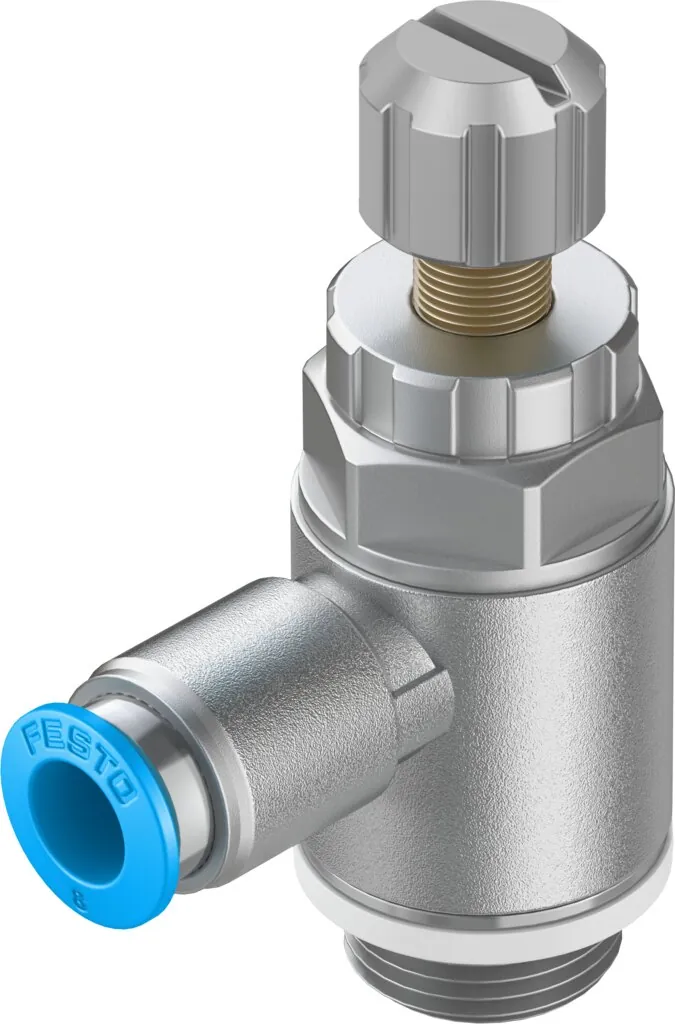

FestoДроссель с обратным клапаном

GRLA-3/8-QS-8-RS-D

GTIN 4052568086831 Оригинал Festo

Дроссель с обратным клапаном Festo GRLA-3/8-QS-8-RS-D: с винтом с насечкой и контргайкой.

Присоединение 2
G3/8
Тип крепления
Резьбовой; с наружной резьбой
Элемент настройки
Рифленый винт
Пневматическое подключение, канал 1
QS-8
Стандартный расход через дроссель
820 л/мин
Масса
72 г

Цена и срок — в коммерческом предложении: считаем авиа- и наземную доставку.

Присоединение 2

  • G1/2
  • G1/4
  • G1/8
  • G3/4
  • G3/8
  • M3
  • M5
  • Наружная резьба G1/4

Характеристики

Технические данные GRLA-3/8-QS-8-RS-D

Основные

Функция распределителя
Функция дросселирования в одном направлении
Пневматическое подключение, канал 1
QS-8
Пневматическое подключение, канал 2
G3/8
Элемент настройки
Рифленый винт
Тип крепления
Резьбовой; с наружной резьбой
Стандартный расход через дроссель
820 л/мин
Стандартный расход в направлении обратного клапана
450 … 850 л/мин
Положение при сборке
Любое
Стандартный расход в направлении дросселирования, 6 → 0 бар
1300 л/мин
Стандартный расход в направлении обратного клапана, 6 → 0 бар
1080 … 1420 л/мин
Номинальный момент затяжки
10 Н·м

Условия работы

Рабочее давление
0,2 … 10 бар
Температура окружающей среды
−10 … 60 °C
Полный диапазон температур рабочего давления
0,2 … 10 бар
Рабочая среда
Сжатый воздух в соответствии с ISO8573-1:2010 [7:4:4]
Примечание по рабочей среде
Возможна работа со смазкой (впоследствии требуется постоянная смазка)
Соответствие PWIS (вещества, мешающие окраске)
VDMA24364-B1/B2-L
Температура хранения
−10 … 40 °C
Температура среды
−10 … 60 °C

Масса

Вес продукта
72 г

Материалы

Замечания по материалу
Соответствует директиве по ограничению использования опасных веществ (RoHS)
Материал уплотнений
NBR
Материал пустотелого болта
Алюминиевый сплав; Анодированный
Материал отпускающего кольца
POM
Материал рифленой головки
Алюминиевый сплав; Анодированный
Материал регулировочного винта
Легированная сталь, нержавеющая
Материал поворотного фитинга
Цинковая штамповка

Принадлежности

Что подходит к GRLA-3/8-QS-8-RS-D

Фитинги, дроссели и шланги — по пневматическому присоединению из таблицы данных.

Подключение воздуха24

Документы

Документация

PDFТаблица данных GRLA-3/8-QS-8-RS-DPDF · Festo · на русскомPDFКаталог Festo GRLA-GRLZ-ADDPDF · на английском · Festo, 2026GRLAВсе исполнения серии56 позиций, подбор по параметрам

FAQ

Частые вопросы

GRLA-3/8-QS-8-RS-D: цены, сроки, документы.

Не нашли ответ?

Задайте вопрос инженеру — ответим в течение рабочего дня.

Задать вопрос +7 (812) 907-45-64
01Какие характеристики у GRLA-3/8-QS-8-RS-D?

Дроссель с обратным клапаном Festo GRLA-3/8-QS-8-RS-D, артикул 534342: присоединение 2 — G3/8; тип крепления — резьбовой, с наружной резьбой; элемент настройки — рифленый винт; пневматическое подключение, канал 1 — QS-8; стандартный расход через дроссель — 820 л/мин; масса — 72 г. Все характеристики — в таблице на этой странице, они взяты из таблицы данных Festo.

02Как дроссель с обратным клапаном регулирует скорость цилиндра?

В одном направлении воздух идёт через регулируемое сечение, в обратном — свободно через обратный клапан. Обычно дросселируют выхлоп из цилиндра: движение получается ровнее.

03При каком давлении и температуре работает GRLA-3/8-QS-8-RS-D?

По таблице данных Festo: рабочее давление — 0,2 … 10 бар; температура окружающей среды — −10 … 60 °C; температура среды — −10 … 60 °C; рабочая среда — сжатый воздух в соответствии с ISO8573-1:2010 [7:4:4].

04Из каких материалов изготовлен GRLA-3/8-QS-8-RS-D?

Материал уплотнений — NBR; материал пустотелого болта — алюминиевый сплав, анодированный; материал отпускающего кольца — POM; материал рифленой головки — алюминиевый сплав, анодированный. Материалы указаны по таблице данных Festo.

05Какие исполнения есть в серии GRLA, кроме GRLA-3/8-QS-8-RS-D?

В серии «Дроссель с обратным клапаном GRLA» — 56 позиций. У GRLA-3/8-QS-8-RS-D: присоединение 2 — G3/8. Другие варианты (присоединение 2: G1/2, G1/4, G1/8) переключаются на этой странице. Все позиции серии с отбором по параметрам — на странице серии.

06Какие принадлежности подходят к GRLA-3/8-QS-8-RS-D?

В блоке «Принадлежности» на этой странице: подключение воздуха (24). Например: PUN-H-8X1,25-BL. Подобраны по каталогу Festo для этого размера.

07Есть ли на GRLA-3/8-QS-8-RS-D документация и 3D-модель?

На этой странице: таблица данных Festo в PDF; каталог Festo GRLA-GRLZ-ADD; 3D-модель Festo — во вкладке «3D». Скачивание без регистрации.

08Сколько стоит GRLA-3/8-QS-8-RS-D и какой срок поставки?

Цену и срок сообщаем в коммерческом предложении: добавьте GRLA-3/8-QS-8-RS-D в список и отправьте запрос. Срок указываем для авиа- и наземной доставки, обычно отвечаем в течение рабочего дня.

09GRLA-3/8-QS-8-RS-D — это оригинальная продукция Festo?

Да. Поставляем оригинальную продукцию Festo, артикул производителя — 534342; ввоз официальный, с грузовой таможенной декларацией.
