FestoДроссель с обратным клапаном

GRLZ-M5-PK-3-B

GTIN 4052568030612 Оригинал Festo

Снят с производстваПо данным Festo был доступен до 2024 года. Подберём замену

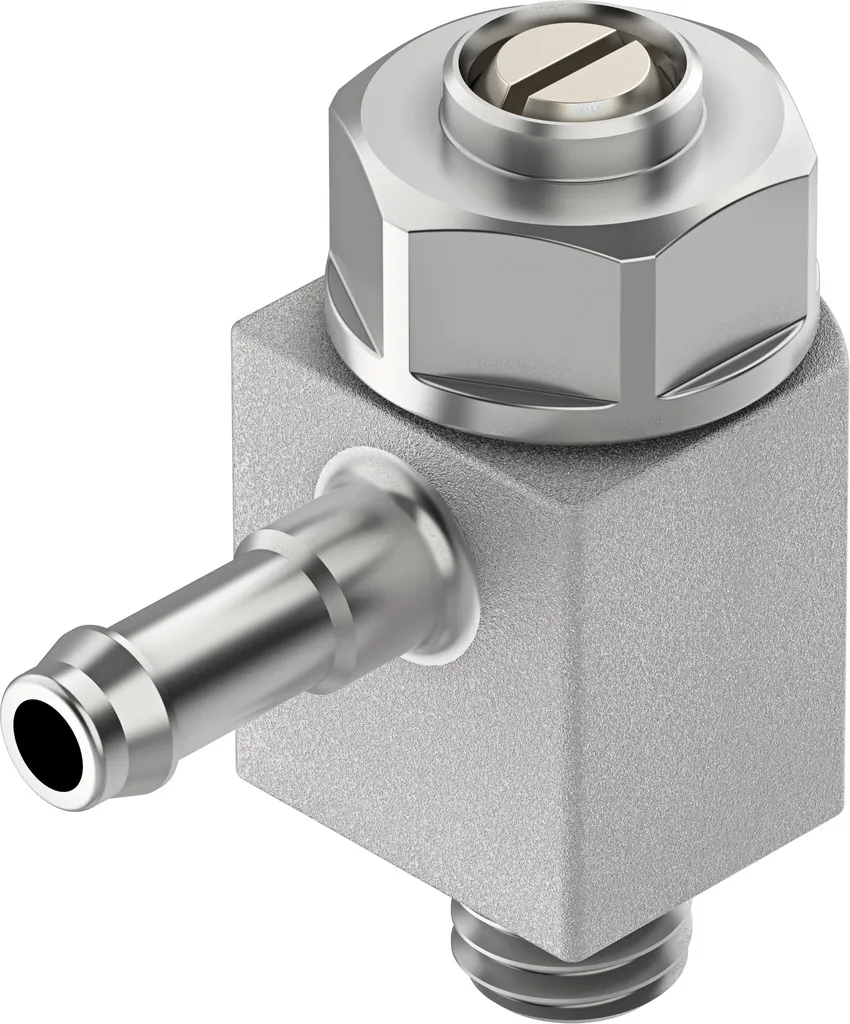

Дроссель с обратным клапаном Festo GRLZ-M5-PK-3-B: для дросселирования на входе, с поворотным присоединением.

Присоединение 2
M5
Элемент настройки
Винт с головкой под шлиц
Пневматическое подключение, канал 1
PK-3
Тип крепления
Резьбовой
Стандартный расход через дроссель
83 л/мин
Масса
10 г

Цена и срок — в коммерческом предложении: считаем авиа- и наземную доставку.

Присоединение 2

Элемент настройки

Характеристики

Технические данные GRLZ-M5-PK-3-B

Основные

Функция распределителя
Функция дросселя с обратным клапаном на входе
Пневматическое подключение, канал 1
PK-3
Пневматическое подключение, канал 2
M5
Элемент настройки
Винт с головкой под шлиц
Тип крепления
Резьбовой
Стандартный расход через дроссель
83 л/мин
Стандартный расход в направлении обратного клапана
72 … 83 л/мин
Положение при сборке
Любое
Стандартный расход в направлении дросселирования, 6 → 0 бар
140 л/мин
Стандартный расход в направлении обратного клапана, 6 → 0 бар
120 … 140 л/мин
Условный проход
2 мм
Макс. момент затяжки
1,5 Н·м

Условия работы

Рабочее давление
0,2 … 10 бар
Температура окружающей среды
−10 … 60 °C
Рабочая среда
Сжатый воздух в соответствии с ISO8573-1:2010 [7:4:4]
Примечание по рабочей среде
Возможна работа со смазкой (впоследствии требуется постоянная смазка)
Соответствие PWIS (вещества, мешающие окраске)
VDMA24364-B1/B2-L
Температура среды
−10 … 60 °C

Масса

Вес продукта
10 г

Материалы

Материал резьбовой заглушки
Латунь; Никелирование
Замечания по материалу
Соответствует директиве по ограничению использования опасных веществ (RoHS)
Материал уплотнений
NBR
Материал регулировочного винта
Латунь
Материал поворотного фитинга
Цинковая штамповка

Принадлежности

Что подходит к GRLZ-M5-PK-3-B

Фитинги, дроссели и шланги — по пневматическому присоединению из таблицы данных.

Подключение воздуха22

Документы

Документация

PDFТаблица данных GRLZ-M5-PK-3-BPDF · Festo · на русскомGRLZВсе исполнения серии24 позиции, подбор по параметрам

FAQ

Частые вопросы

GRLZ-M5-PK-3-B: цены, сроки, документы.

Не нашли ответ?

Задайте вопрос инженеру — ответим в течение рабочего дня.

Задать вопрос +7 (812) 907-45-64
01Какие характеристики у GRLZ-M5-PK-3-B?

Дроссель с обратным клапаном Festo GRLZ-M5-PK-3-B, артикул 151184: присоединение 2 — M5; элемент настройки — винт с головкой под шлиц; пневматическое подключение, канал 1 — PK-3; тип крепления — резьбовой; стандартный расход через дроссель — 83 л/мин; масса — 10 г. Все характеристики — в таблице на этой странице, они взяты из таблицы данных Festo.

02Как дроссель с обратным клапаном регулирует скорость цилиндра?

В одном направлении воздух идёт через регулируемое сечение, в обратном — свободно через обратный клапан. Обычно дросселируют выхлоп из цилиндра: движение получается ровнее.

03При каком давлении и температуре работает GRLZ-M5-PK-3-B?

По таблице данных Festo: рабочее давление — 0,2 … 10 бар; температура окружающей среды — −10 … 60 °C; температура среды — −10 … 60 °C; рабочая среда — сжатый воздух в соответствии с ISO8573-1:2010 [7:4:4].

04Из каких материалов изготовлен GRLZ-M5-PK-3-B?

Материал резьбовой заглушки — латунь, никелирование; материал уплотнений — NBR; материал регулировочного винта — латунь; материал поворотного фитинга — цинковая штамповка. Материалы указаны по таблице данных Festo.

05Какие исполнения есть в серии GRLZ, кроме GRLZ-M5-PK-3-B?

В серии «Дроссель с обратным клапаном GRLZ» — 24 позиции. У GRLZ-M5-PK-3-B: присоединение 2 — M5; элемент настройки — винт с головкой под шлиц. Другие варианты (присоединение 2: G1/8, M3, наружная резьба G1/4) переключаются на этой странице. Все позиции серии с отбором по параметрам — на странице серии.

06Какие принадлежности подходят к GRLZ-M5-PK-3-B?

В блоке «Принадлежности» на этой странице: подключение воздуха (22). Например: QSM-M5-6. Подобраны по каталогу Festo для этого размера.

07Есть ли на GRLZ-M5-PK-3-B документация и 3D-модель?

На этой странице: таблица данных Festo в PDF; 3D-модель Festo — во вкладке «3D». Скачивание без регистрации.

08Сколько стоит GRLZ-M5-PK-3-B и какой срок поставки?

Цену и срок сообщаем в коммерческом предложении: добавьте GRLZ-M5-PK-3-B в список и отправьте запрос. Срок указываем для авиа- и наземной доставки, обычно отвечаем в течение рабочего дня.

09GRLZ-M5-PK-3-B — это оригинальная продукция Festo?

Да. Поставляем оригинальную продукцию Festo, артикул производителя — 151184; ввоз официальный, с грузовой таможенной декларацией.

10Чем заменить GRLZ-M5-PK-3-B?

Производитель снял GRLZ-M5-PK-3-B с производства: по данным Festo позиция была доступна до 2024 года. Пришлите артикул и условия работы — подберём действующую замену по характеристикам и присоединительным размерам и пришлём предложение.
