FestoПрецизионный дроссель с обратным клапаном

GRP-70-1/8-AL

GTIN 4052568179830 Оригинал Festo

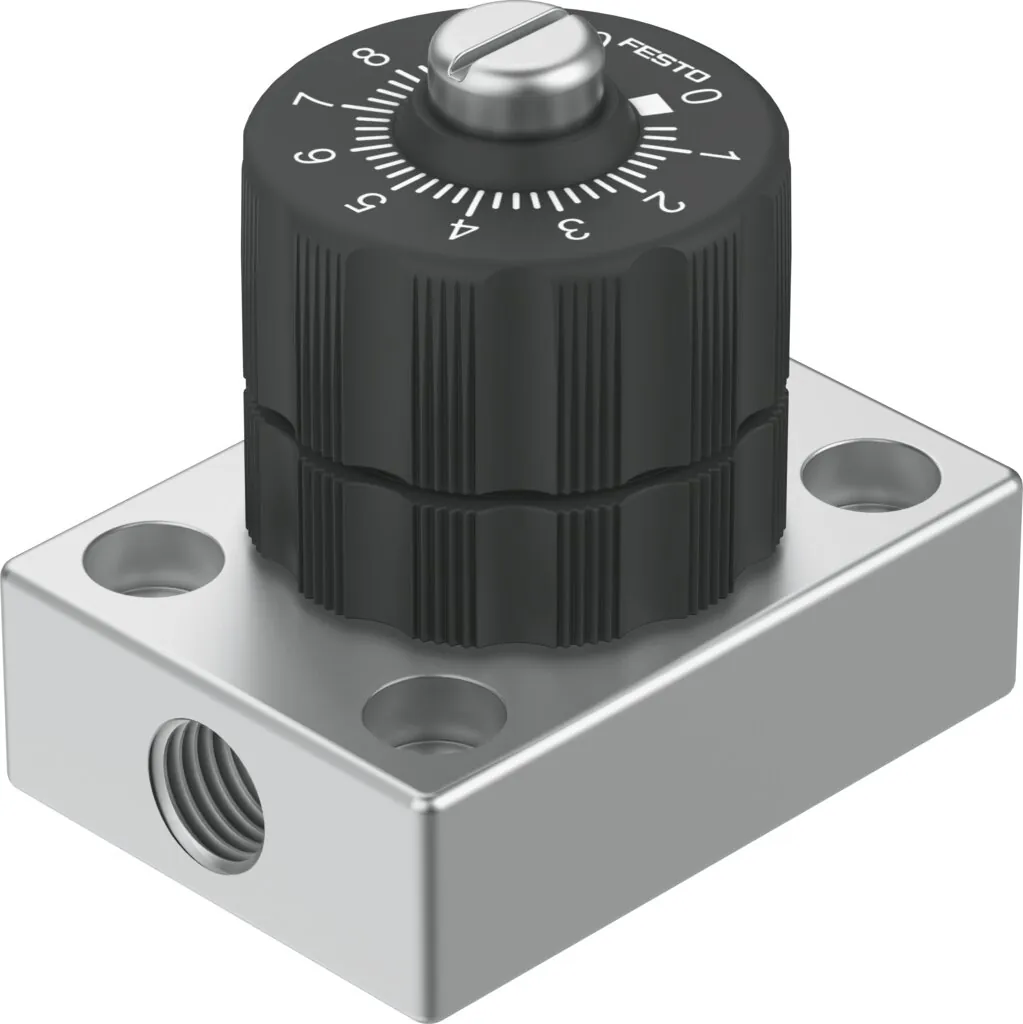

Прецизионный дроссель с обратным клапаном Festo GRP-70-1/8-AL: служит для точной настройки расхода, с обратным клапаном.

Присоединение 1
G1/8
Тип крепления
На монтажной плите
Пневматическое подключение, канал 2
G1/8
Тип управления
Ручное
Элемент настройки
Поворотная кнопка со шкалой
Масса
110 г

Цена и срок — в коммерческом предложении: считаем авиа- и наземную доставку.

Характеристики

Технические данные GRP-70-1/8-AL

Основные

Функция распределителя
Функция дросселирования в одном направлении
Пневматическое подключение, канал 1
G1/8
Пневматическое подключение, канал 2
G1/8
Тип управления
Ручное
Элемент настройки
Поворотная кнопка со шкалой
Тип крепления
На монтажной плите
Стандартный расход через дроссель
40,7 л/мин
Стандартный расход в направлении обратного клапана
88 л/мин
Положение при сборке
Любое
Стандартный номинальный расход в направлении дросселирования, 1 → 0 бар
19 л/мин
Стандартный номинальный расход в направлении обратного клапана, 1 → 0 бар
20 … 60 л/мин
Стандартный расход в направлении дросселирования, 6 → 0 бар
60 л/мин
Стандартный расход в направлении обратного клапана, 6 → 0 бар
127 л/мин

Условия работы

Рабочее давление
0 … 8 бар
Температура окружающей среды
−10 … 50 °C
Рабочее давление от 2 к 1
0 … 8 бар
Рабочая среда
Сжатый воздух по ISO8573-1:2010 [5:4:3]; Инертные газы
Примечание по рабочей среде
Операция смазывания невозможна
Соответствие PWIS (вещества, мешающие окраске)
VDMA24364 zone III
Температура среды
−10 … 50 °C

Масса

Вес продукта
110 г

Материалы

Материал корпуса
PA с армированием
Замечания по материалу
Соответствует директиве по ограничению использования опасных веществ (RoHS)
Материал соединительной плиты
Алюминиевый сплав
Материал уплотнений
NBR; PVC
Материал винтов
Сталь

Принадлежности

Что подходит к GRP-70-1/8-AL

По разделу «Принадлежности» каталога Festo — для размера 70. Фитинги, дроссели и шланги — по пневматическому присоединению из таблицы данных.

Подключение воздуха24
Плиты и коллекторы2

Документы

Документация

PDFТаблица данных GRP-70-1/8-ALPDF · Festo · на русскомPDFКаталог Festo GRPPDF · на английском · Festo, 2026GRPВсе исполнения серии5 позиций, подбор по параметрам

FAQ

Частые вопросы

GRP-70-1/8-AL: цены, сроки, документы.

Не нашли ответ?

Задайте вопрос инженеру — ответим в течение рабочего дня.

Задать вопрос +7 (812) 907-45-64
01Какие характеристики у GRP-70-1/8-AL?

Прецизионный дроссель с обратным клапаном Festo GRP-70-1/8-AL, артикул 542022: присоединение 1 — G1/8; тип крепления — на монтажной плите; пневматическое подключение, канал 2 — G1/8; тип управления — ручное; элемент настройки — поворотная кнопка со шкалой; масса — 110 г. Все характеристики — в таблице на этой странице, они взяты из таблицы данных Festo.

02Для чего нужен дроссель?

Он ограничивает расход воздуха регулируемым сечением — так настраивают скорость привода.

03При каком давлении и температуре работает GRP-70-1/8-AL?

По таблице данных Festo: рабочее давление — 0 … 8 бар; температура окружающей среды — −10 … 50 °C; температура среды — −10 … 50 °C; рабочая среда — сжатый воздух по ISO8573-1:2010 [5:4:3], инертные газы.

04Из каких материалов изготовлен GRP-70-1/8-AL?

Материал корпуса — PA с армированием; материал соединительной плиты — алюминиевый сплав; материал уплотнений — NBR, PVC; материал винтов — сталь. Материалы указаны по таблице данных Festo.

05Какие исполнения есть в серии GRP, кроме GRP-70-1/8-AL?

В серии «Прецизионный дроссель с обратным клапаном GRP» — 5 позиций. Все позиции серии с отбором по параметрам — на странице серии.

06Какие принадлежности подходят к GRP-70-1/8-AL?

В блоке «Принадлежности» на этой странице: подключение воздуха (24), плиты и коллекторы (2). Например: QS-G1/8-8, APL-2N-GRP. Подобраны по каталогу Festo для этого размера.

07Есть ли на GRP-70-1/8-AL документация и 3D-модель?

На этой странице: таблица данных Festo в PDF; каталог Festo GRP; 3D-модель Festo — во вкладке «3D». Скачивание без регистрации.

08Сколько стоит GRP-70-1/8-AL и какой срок поставки?

Цену и срок сообщаем в коммерческом предложении: добавьте GRP-70-1/8-AL в список и отправьте запрос. Срок указываем для авиа- и наземной доставки, обычно отвечаем в течение рабочего дня.

09GRP-70-1/8-AL — это оригинальная продукция Festo?

Да. Поставляем оригинальную продукцию Festo, артикул производителя — 542022; ввоз официальный, с грузовой таможенной декларацией.
