FestoПрецизионный дроссель

GRPO-70-1/8-AL

GTIN 4052568179854 Оригинал Festo

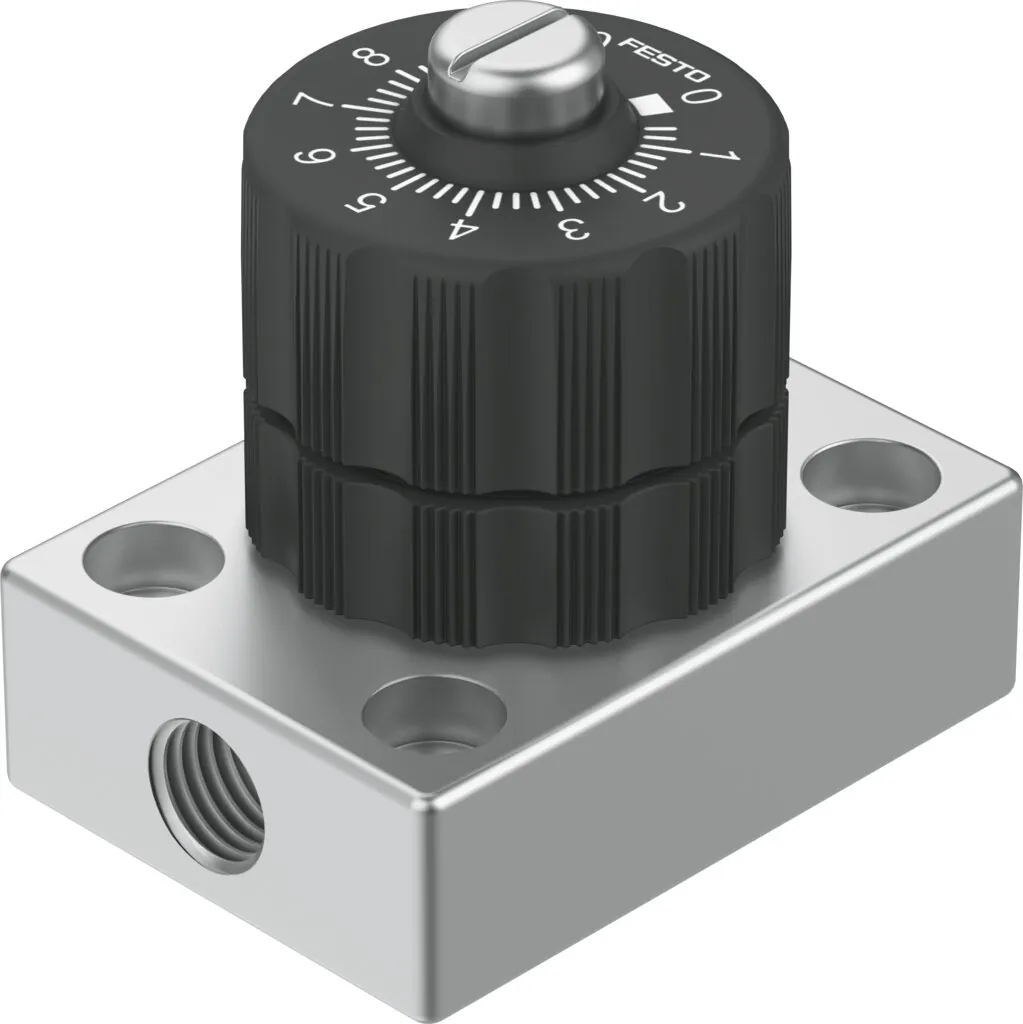

Прецизионный дроссель Festo GRPO-70-1/8-AL: предназначен для прецизионной настройки расхода.

Присоединение 1: G1/8
Тип крепления: На монтажной плите
Функция распределителя: Функция дросселирования
Пневматическое подключение, канал 2: G1/8
Тип управления: Ручное
Масса: 110 г

Цена и срок — в коммерческом предложении: считаем авиа- и наземную доставку.

Характеристики

Технические данные GRPO-70-1/8-AL

Основные

Функция распределителя: Функция дросселирования
Пневматическое подключение, канал 1: G1/8
Пневматическое подключение, канал 2: G1/8
Тип управления: Ручное
Элемент настройки: Поворотная кнопка со шкалой
Тип крепления: На монтажной плите
Стандартный расход через дроссель: 40,7 л/мин
Положение при сборке: Любое
Стандартный номинальный расход в направлении дросселирования, 1 → 0 бар: 19 л/мин
Стандартный расход в направлении дросселирования, 6 → 0 бар: 60 л/мин

Условия работы

Рабочее давление: 0 … 8 бар
Температура окружающей среды: −10 … 50 °C
Рабочее давление от 2 к 1: 0 … 0,5 бар
Рабочая среда: Сжатый воздух по ISO8573-1:2010 [5:4:3]; Инертные газы
Примечание по рабочей среде: Операция смазывания невозможна
Соответствие PWIS (вещества, мешающие окраске): VDMA24364 zone III
Температура среды: −10 … 50 °C

Масса

Вес продукта: 110 г

Материалы

Материал корпуса: PA с армированием
Замечания по материалу: Соответствует директиве по ограничению использования опасных веществ (RoHS)
Материал соединительной плиты: Алюминиевый сплав
Материал уплотнений: NBR; PVC
Материал винтов: Сталь

Принадлежности

Что подходит к GRPO-70-1/8-AL

По разделу «Принадлежности» каталога Festo — для размера 70. Фитинги, дроссели и шланги — по пневматическому присоединению из таблицы данных.

Подключение воздуха24

QS-G1/8-8Штуцер с цанговым соединением Арт. 186098
QSL-G1/8-8Угловой штуцер с цанговым зажимом и резьбой Арт. 186119
PUN-H-8X1,25-BLПолимерный пневмошланг Арт. 197385
PUN-H-8X1,25-SWПолимерный пневмошланг Арт. 197392
GRLA-1/8-QS-3-DДроссель с обратным клапаном Арт. 193142
GRLA-1/8-QS-4-DДроссель с обратным клапаном Арт. 193143
GRLA-1/8-QS-6-DДроссель с обратным клапаном Арт. 193144
GRLA-1/8-QS-8-DДроссель с обратным клапаном Арт. 193145
PUN-H-8X1,25-GEПолимерный пневмошланг Арт. 558301
PUN-H-8X1,25-GNПолимерный пневмошланг Арт. 558294
PUN-H-8X1,25-NTПолимерный пневмошланг Арт. 197378
PUN-H-8X1,25-RTПолимерный пневмошланг Арт. 558287
PUN-H-8X1,25-SIПолимерный пневмошланг Арт. 558280
PUN-H-8X1,25-TBLПолимерный пневмошланг Арт. 8048691
QS-G1/8-10-IШтуцер с цанговым соединением Арт. 132999
QS-G1/8-4Штуцер с цанговым соединением Арт. 186095
QS-G1/8-4-IШтуцер с цанговым соединением Арт. 186106
QS-G1/8-6Штуцер с цанговым соединением Арт. 186096
QS-G1/8-6-IШтуцер с цанговым соединением Арт. 186107
QS-G1/8-8-IШтуцер с цанговым соединением Арт. 186109
QSL-G1/8-4Угловой штуцер с цанговым зажимом и резьбой Арт. 186116
QSL-G1/8-6Угловой штуцер с цанговым зажимом и резьбой Арт. 186117
QSM-G1/8-4Штуцер с цанговым соединением Арт. 186264
QSM-G1/8-4-IШтуцер с цанговым соединением Арт. 186266

Плиты и коллекторы2

APL-2N-GRPМонтажная плита Арт. 10391
APL-2N-GRPX2Монтажная плита Арт. 10392

Документы

Документация

PDFТаблица данных GRPO-70-1/8-ALPDF · Festo · на русском PDFКаталог Festo GRPOPDF · на английском · Festo, 2026 GRPOВсе исполнения серии5 позиций, подбор по параметрам

FAQ

Частые вопросы

GRPO-70-1/8-AL: цены, сроки, документы.

Не нашли ответ?

Задайте вопрос инженеру — ответим в течение рабочего дня.

Задать вопрос +7 (812) 907-45-64

01Какие характеристики у GRPO-70-1/8-AL?

Прецизионный дроссель Festo GRPO-70-1/8-AL, артикул 542024: присоединение 1 — G1/8; тип крепления — на монтажной плите; функция распределителя — функция дросселирования; пневматическое подключение, канал 2 — G1/8; тип управления — ручное; масса — 110 г. Все характеристики — в таблице на этой странице, они взяты из таблицы данных Festo.

02Для чего нужен дроссель?

Он ограничивает расход воздуха регулируемым сечением — так настраивают скорость привода.

03При каком давлении и температуре работает GRPO-70-1/8-AL?

По таблице данных Festo: рабочее давление — 0 … 8 бар; температура окружающей среды — −10 … 50 °C; температура среды — −10 … 50 °C; рабочая среда — сжатый воздух по ISO8573-1:2010 [5:4:3], инертные газы.

04Из каких материалов изготовлен GRPO-70-1/8-AL?

Материал корпуса — PA с армированием; материал соединительной плиты — алюминиевый сплав; материал уплотнений — NBR, PVC; материал винтов — сталь. Материалы указаны по таблице данных Festo.

05Какие исполнения есть в серии GRPO, кроме GRPO-70-1/8-AL?

В серии «Прецизионный дроссель GRPO» — 5 позиций. Все позиции серии с отбором по параметрам — на странице серии.

06Какие принадлежности подходят к GRPO-70-1/8-AL?

В блоке «Принадлежности» на этой странице: подключение воздуха (24), плиты и коллекторы (2). Например: QS-G1/8-8, APL-2N-GRP. Подобраны по каталогу Festo для этого размера.

07Есть ли на GRPO-70-1/8-AL документация и 3D-модель?

На этой странице: таблица данных Festo в PDF; каталог Festo GRPO; 3D-модель Festo — во вкладке «3D». Скачивание без регистрации.

08Сколько стоит GRPO-70-1/8-AL и какой срок поставки?

Цену и срок сообщаем в коммерческом предложении: добавьте GRPO-70-1/8-AL в список и отправьте запрос. Срок указываем для авиа- и наземной доставки, обычно отвечаем в течение рабочего дня.

09GRPO-70-1/8-AL — это оригинальная продукция Festo?

Да. Поставляем оригинальную продукцию Festo, артикул производителя — 542024; ввоз официальный, с грузовой таможенной декларацией.
