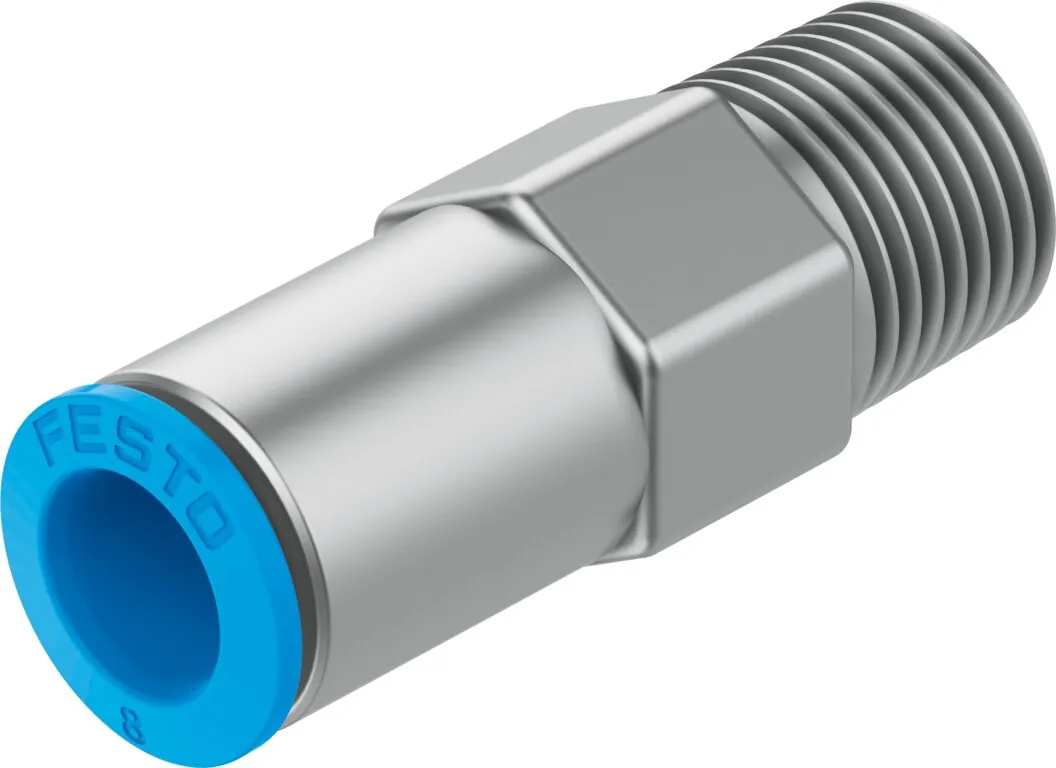

FestoОбратный клапан

HA-1/8-QS-8

GTIN 4052568034832 Оригинал Festo

Обратный клапан Festo HA-1/8-QS-8: расход от наружной резьбы к фитингу QS. Этот тип подходит для работы на вакууме.

Присоединение 1
R1/8
Присоединение 2
QS-8
Тип крепления
Резьбовой
Стандартный номинальный расход
331 л/мин
Мин. Дифференциальное давление, открытие
0,1 бар
Масса
22 г

Цена и срок — в коммерческом предложении: считаем авиа- и наземную доставку.

Присоединение 1

  • M5
  • R1/2
  • R1/4
  • R1/8
  • R3/8

Присоединение 2

Характеристики

Технические данные HA-1/8-QS-8

Основные

Функция распределителя
Функция прохода только в одном направлении
Пневматическое подключение, канал 1
R1/8
Пневматическое подключение, канал 2
QS-8
Тип крепления
Резьбовой
Стандартный номинальный расход
331 л/мин
Мин. Дифференциальное давление, открытие
0,1 бар
Мин. Дифференциальное давление, закрытие
0,2 бар

Условия работы

Рабочее давление
−1 … 10 бар
Температура окружающей среды
0 … 60 °C
Рабочая среда
Сжатый воздух в соответствии с ISO8573-1:2010 [7:-:-]
Примечание по рабочей среде
Возможна работа со смазкой (впоследствии требуется постоянная смазка)
Соответствие PWIS (вещества, мешающие окраске)
VDMA24364-B1/B2-L

Масса

Вес продукта
22 г

Материалы

Материал корпуса
Никелированная латунь
Замечания по материалу
Соответствует директиве по ограничению использования опасных веществ (RoHS)

Принадлежности

Что подходит к HA-1/8-QS-8

Фитинги, дроссели и шланги — по пневматическому присоединению из таблицы данных.

Подключение воздуха8

Документы

Документация

PDFТаблица данных HA-1/8-QS-8PDF · Festo · на русскомHAВсе исполнения серии9 позиций, подбор по параметрам

FAQ

Частые вопросы

HA-1/8-QS-8: цены, сроки, документы.

Не нашли ответ?

Задайте вопрос инженеру — ответим в течение рабочего дня.

Задать вопрос +7 (812) 907-45-64
01Какие характеристики у HA-1/8-QS-8?

Обратный клапан Festo HA-1/8-QS-8, артикул 153452: присоединение 1 — R1/8; присоединение 2 — QS-8; тип крепления — резьбовой; стандартный номинальный расход — 331 л/мин; мин. Дифференциальное давление, открытие — 0,1 бар; масса — 22 г. Все характеристики — в таблице на этой странице, они взяты из таблицы данных Festo.

02Что делает обратный клапан?

Пропускает воздух только в одном направлении.

03При каком давлении и температуре работает HA-1/8-QS-8?

По таблице данных Festo: рабочее давление — −1 … 10 бар; температура окружающей среды — 0 … 60 °C; рабочая среда — сжатый воздух в соответствии с ISO8573-1:2010 [7:-:-].

04Из каких материалов изготовлен HA-1/8-QS-8?

Материал корпуса — никелированная латунь. Материалы указаны по таблице данных Festo.

05Какие исполнения есть в серии HA, кроме HA-1/8-QS-8?

В серии «Обратный клапан HA» — 9 позиций. У HA-1/8-QS-8: присоединение 1 — R1/8; присоединение 2 — QS-8. Другие варианты (присоединение 1: R1/4) переключаются на этой странице. Все позиции серии с отбором по параметрам — на странице серии.

06Какие принадлежности подходят к HA-1/8-QS-8?

В блоке «Принадлежности» на этой странице: подключение воздуха (8). Например: PUN-H-8X1,25-BL. Подобраны по каталогу Festo для этого размера.

07Есть ли на HA-1/8-QS-8 документация и 3D-модель?

На этой странице: таблица данных Festo в PDF; 3D-модель Festo — во вкладке «3D». Скачивание без регистрации.

08Сколько стоит HA-1/8-QS-8 и какой срок поставки?

Цену и срок сообщаем в коммерческом предложении: добавьте HA-1/8-QS-8 в список и отправьте запрос. Срок указываем для авиа- и наземной доставки, обычно отвечаем в течение рабочего дня.

09HA-1/8-QS-8 — это оригинальная продукция Festo?

Да. Поставляем оригинальную продукцию Festo, артикул производителя — 153452; ввоз официальный, с грузовой таможенной декларацией.
