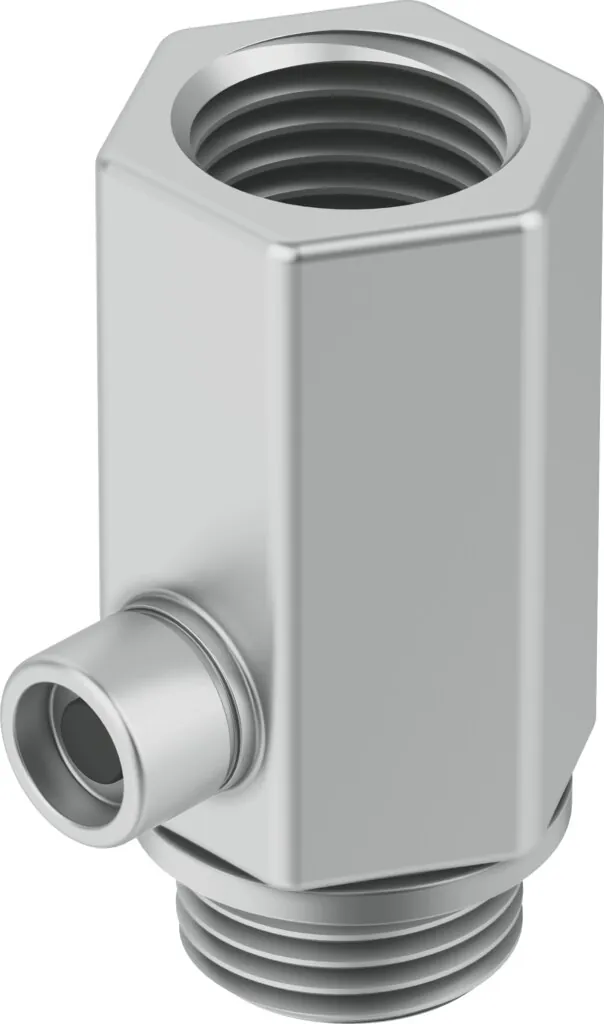

FestoРучное управление

HAB-1/4

GTIN 4052568014490 Оригинал Festo

Ручное управление Festo HAB-1/4: для выхлопного воздуха.

Присоединение 1
G1/4
Условный проход
7 мм
Положение при сборке
Любое
Функция распределителя
Компонент выхлопа
Стандартный номинальный расход выхлопа, 6 → 5 бар
165 л/мин
Масса
16 г

Цена и срок — в коммерческом предложении: считаем авиа- и наземную доставку.

Подходит к: HGL всех размеров

Характеристики

Технические данные HAB-1/4

Основные

Условный проход
7 мм
Положение при сборке
Любое
Функция распределителя
Компонент выхлопа
Стандартный номинальный расход выхлопа, 6 → 5 бар
165 л/мин
Макс. момент затяжки
15 Н·м
Тип крепления
Резьбовой
Пневматическое подключение, канал 1
G1/4
Пневматическое подключение, канал 2
G1/4

Условия работы

Рабочее давление
0 … 10 бар
Рабочая среда
Сжатый воздух в соответствии с ISO8573-1:2010 [7:4:4]
Примечание по рабочей среде
Возможна работа со смазкой (впоследствии требуется постоянная смазка)
Классификация сопротивления коррозии CRC
2 — Средняя стойкость к коррозии
Соответствие PWIS (вещества, мешающие окраске)
VDMA24364-B1/B2-L
Температура среды
−20 … 80 °C
Температура окружающей среды
−20 … 80 °C

Материалы

Замечания по материалу
Соответствует директиве по ограничению использования опасных веществ (RoHS)
Материал корпуса
Анодированный алюминий

Документы

Документация

PDFТаблица данных HAB-1/4PDF · Festo · на русскомHABВсе исполнения серии4 позиции, подбор по параметрам

FAQ

Частые вопросы

HAB-1/4: цены, сроки, документы.

Не нашли ответ?

Задайте вопрос инженеру — ответим в течение рабочего дня.

Задать вопрос +7 (812) 907-45-64
01Какие характеристики у HAB-1/4?

Ручное управление Festo HAB-1/4, артикул 184586: присоединение 1 — G1/4; условный проход — 7 мм; положение при сборке — любое; функция распределителя — компонент выхлопа; стандартный номинальный расход выхлопа, 6 → 5 бар — 165 л/мин; масса — 16 г. Все характеристики — в таблице на этой странице, они взяты из таблицы данных Festo.

02При каком давлении и температуре работает HAB-1/4?

По таблице данных Festo: рабочее давление — 0 … 10 бар; температура окружающей среды — −20 … 80 °C; температура среды — −20 … 80 °C; рабочая среда — сжатый воздух в соответствии с ISO8573-1:2010 [7:4:4].

03Из каких материалов изготовлен HAB-1/4?

Материал корпуса — анодированный алюминий. Материалы указаны по таблице данных Festo.

04Какие исполнения есть в серии HAB, кроме HAB-1/4?

В серии «Ручное управление HAB» — 4 позиции. Все позиции серии с отбором по параметрам — на странице серии.

05К каким изделиям подходит HAB-1/4?

По каталогам Festo: HGL всех размеров.

06Есть ли на HAB-1/4 документация и 3D-модель?

На этой странице: таблица данных Festo в PDF; 3D-модель Festo — во вкладке «3D». Скачивание без регистрации.

07Сколько стоит HAB-1/4 и какой срок поставки?

Цену и срок сообщаем в коммерческом предложении: добавьте HAB-1/4 в список и отправьте запрос. Срок указываем для авиа- и наземной доставки, обычно отвечаем в течение рабочего дня.

08HAB-1/4 — это оригинальная продукция Festo?

Да. Поставляем оригинальную продукцию Festo, артикул производителя — 184586; ввоз официальный, с грузовой таможенной декларацией.
